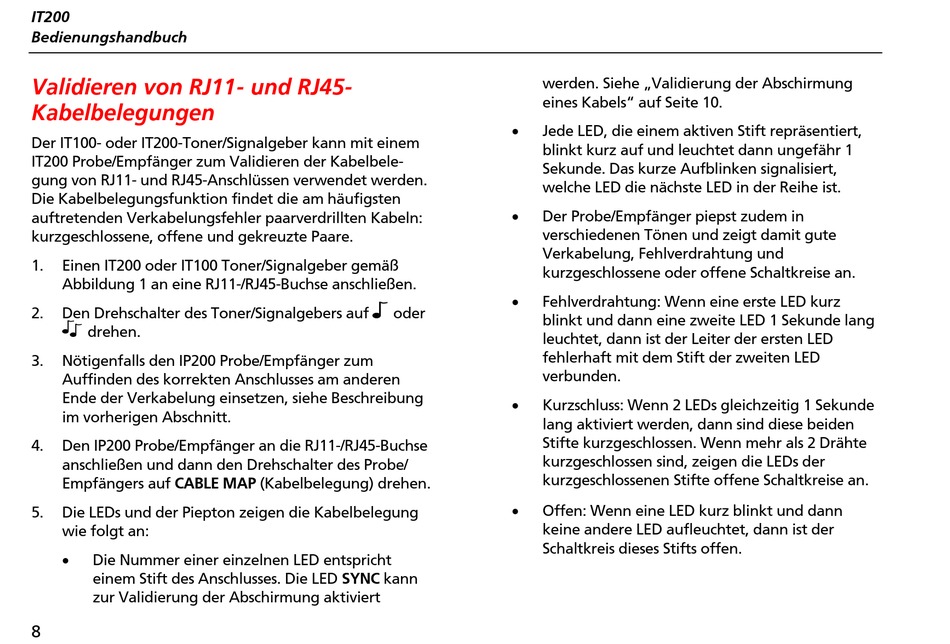

IT200
Bedienungshandbuch
Validieren von RJ11- und RJ45-
Kabelbelegungen
Der IT100- oder IT200-Toner/Signalgeber kann mit einem
IT200 Probe/Empfänger zum Validieren der Kabelbele-
gung von RJ11- und RJ45-Anschlüssen verwendet werden.
Die Kabelbelegungsfunktion findet die am häufigsten
auftretenden Verkabelungsfehler paarverdrillten Kabeln:
kurzgeschlossene, offene und gekreuzte Paare.
1.
Einen IT200 oder IT100 Toner/Signalgeber gemäß
Abbildung 1 an eine RJ11-/RJ45-Buchse anschließen.
2.
Den Drehschalter des Toner/Signalgebers auf
F
drehen.
3.
Nötigenfalls den IP200 Probe/Empfänger zum
Auffinden des korrekten Anschlusses am anderen
Ende der Verkabelung einsetzen, siehe Beschreibung
im vorherigen Abschnitt.
4.
Den IP200 Probe/Empfänger an die RJ11-/RJ45-Buchse
anschließen und dann den Drehschalter des Probe/
Empfängers auf CABLE MAP (Kabelbelegung) drehen.
5.
Die LEDs und der Piepton zeigen die Kabelbelegung
wie folgt an:
•
Die Nummer einer einzelnen LED entspricht
einem Stift des Anschlusses. Die LED SYNC kann
zur Validierung der Abschirmung aktiviert
8
werden. Siehe „Validierung der Abschirmung
eines Kabels" auf Seite 10.
•
Jede LED, die einem aktiven Stift repräsentiert,
blinkt kurz auf und leuchtet dann ungefähr 1
Sekunde. Das kurze Aufblinken signalisiert,
welche LED die nächste LED in der Reihe ist.
•
Der Probe/Empfänger piepst zudem in
verschiedenen Tönen und zeigt damit gute
Verkabelung, Fehlverdrahtung und
kurzgeschlossene oder offene Schaltkreise an.
•
Fehlverdrahtung: Wenn eine erste LED kurz
G
oder
blinkt und dann eine zweite LED 1 Sekunde lang
leuchtet, dann ist der Leiter der ersten LED
fehlerhaft mit dem Stift der zweiten LED
verbunden.
•
Kurzschluss: Wenn 2 LEDs gleichzeitig 1 Sekunde
lang aktiviert werden, dann sind diese beiden
Stifte kurzgeschlossen. Wenn mehr als 2 Drähte
kurzgeschlossen sind, zeigen die LEDs der
kurzgeschlossenen Stifte offene Schaltkreise an.
•
Offen: Wenn eine LED kurz blinkt und dann
keine andere LED aufleuchtet, dann ist der
Schaltkreis dieses Stifts offen.
