6 Elektrischer Anschluss

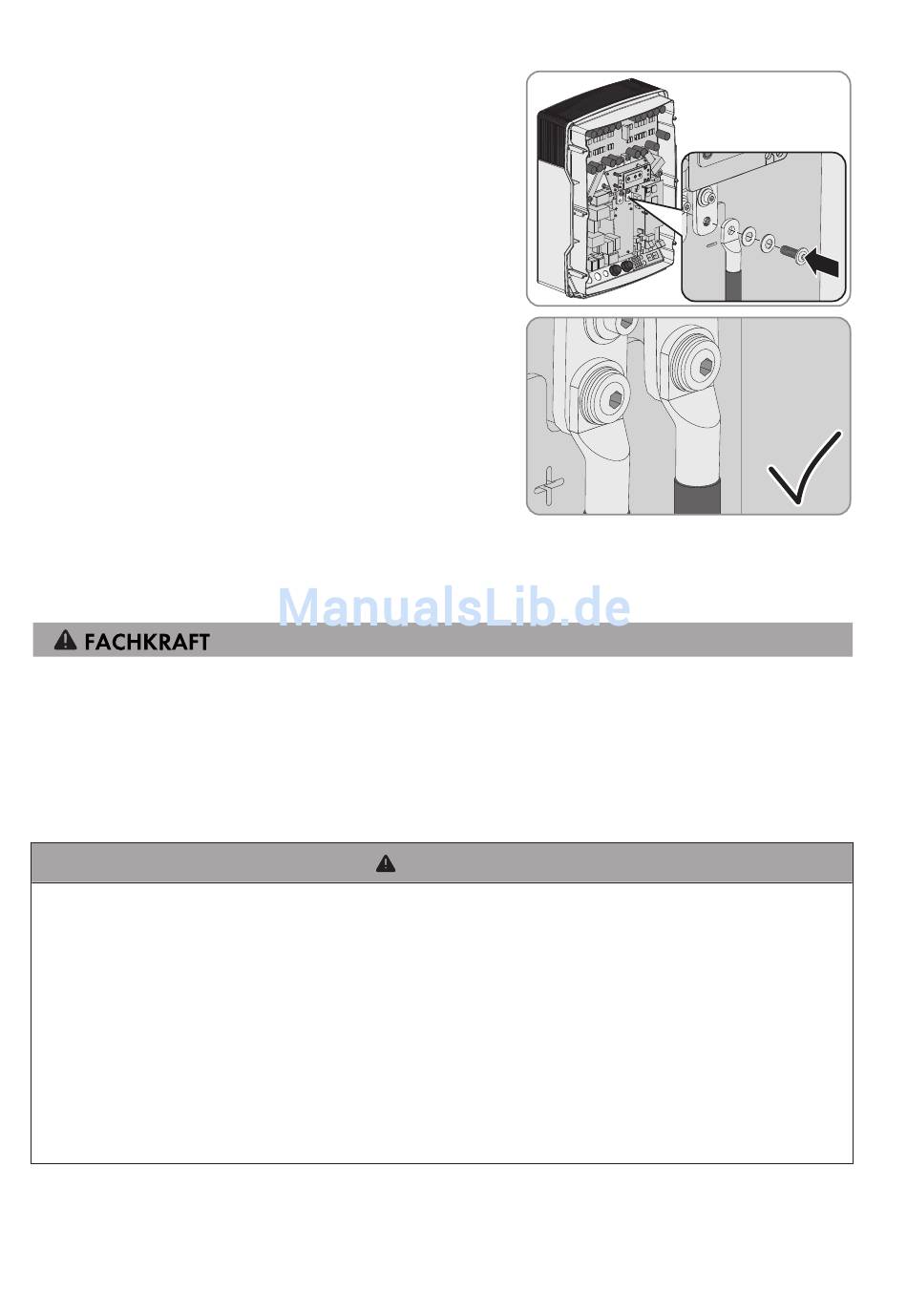

12. Das Kabel DC- mit M8x20 Linsenkopfschraube und einem
Innensechskant-Schlüssel (SW 5) am Anschluss DC- festschrauben
(Anzugsdrehmoment: 12 Nm). Dabei folgenden Aufbau
einhalten: Kopf der Schraube | Spannscheibe | Kotflügelscheibe
| Kabelschuh | Anschluss DC.
13. Sicherstellen, dass die Kontaktfläche der Kotflügelscheibe liegt
vollständig auf dem Kabelschuh auf.
14. Sicherstellen, dass der Dichteinsatz in der Kabelverschraubung korrekt sitzt.
15. Überwurfmuttern der Kabelverschraubungen festdrehen (Anzugsdrehmoment 4,5 Nm).
6.6.2
AC-Leistungskabel anschließen
Schließen Sie die Leistungskabel immer nach folgendem Vorgehen an.
Kabelanforderungen:
☐ Kupferleiter
☐ Empfohlener Leiterquerschnitt: 10 mm²
☐ Leiterquerschnitt: 1,5 mm² bis 16 mm²
☐ Kabeldurchmesser: 9 mm bis 18 mm
Lebensgefahr durch Stromschlag bei falschem Anschluss des Neutralleiters
Am Anschluss AC2 Gen/Grid N ist der Neutralleiter der externen Energiequelle fest mit dem Neutralleiter des
Wechselrichters Sunny Island verbunden. Bei einer Trennung von der externen Energiequelle trennt der Sunny
Island am Anschluss AC2 Gen/Grid N ausschließlich den Außenleiter. Am Anschluss AC2 Gen/Grid N
sich der Sunny Island allpolig von der externen Energiequelle. Wenn der Neutralleiter am Anschluss AC2 falsch
angeschlossen ist, kann dies zum Versagen der Schutzfunktionen im System führen. Tod oder schwere Verletzung
können die Folge sein.
• Im System zur Eigenverbrauchsoptimierung den Neutralleiter immer an den Anschluss AC2 Gen/Grid N
anschließen.
• Im Ersatzstromsystem den Neutralleiter immer an den Anschluss AC2 Gen/Grid N
• Im Inselnetzsystem den Neutralleiter des Generators immer an den Anschluss AC2 Gen/Grid N anschließen.
62
SI44M-80H-12-BE-de-11
