Quetschgefahr durch Zuschnappen der Sicherungshebel

Die Sicherungshebel schnappen beim Schließen sehr schnell und kräftig zu.
• Die Sicherungshebel der Klemmleiste für das AC-Kabel nur mit dem Daumen herunterdrücken.
• Nicht die ganze Klemmleiste für das AC-Kabel umgreifen.
• Nicht die Finger unter den Sicherungshebel führen.
Vorgehen:
1. Die Hebel der Anschlussklemmen an AC1 oder AC2 nach oben umlegen.

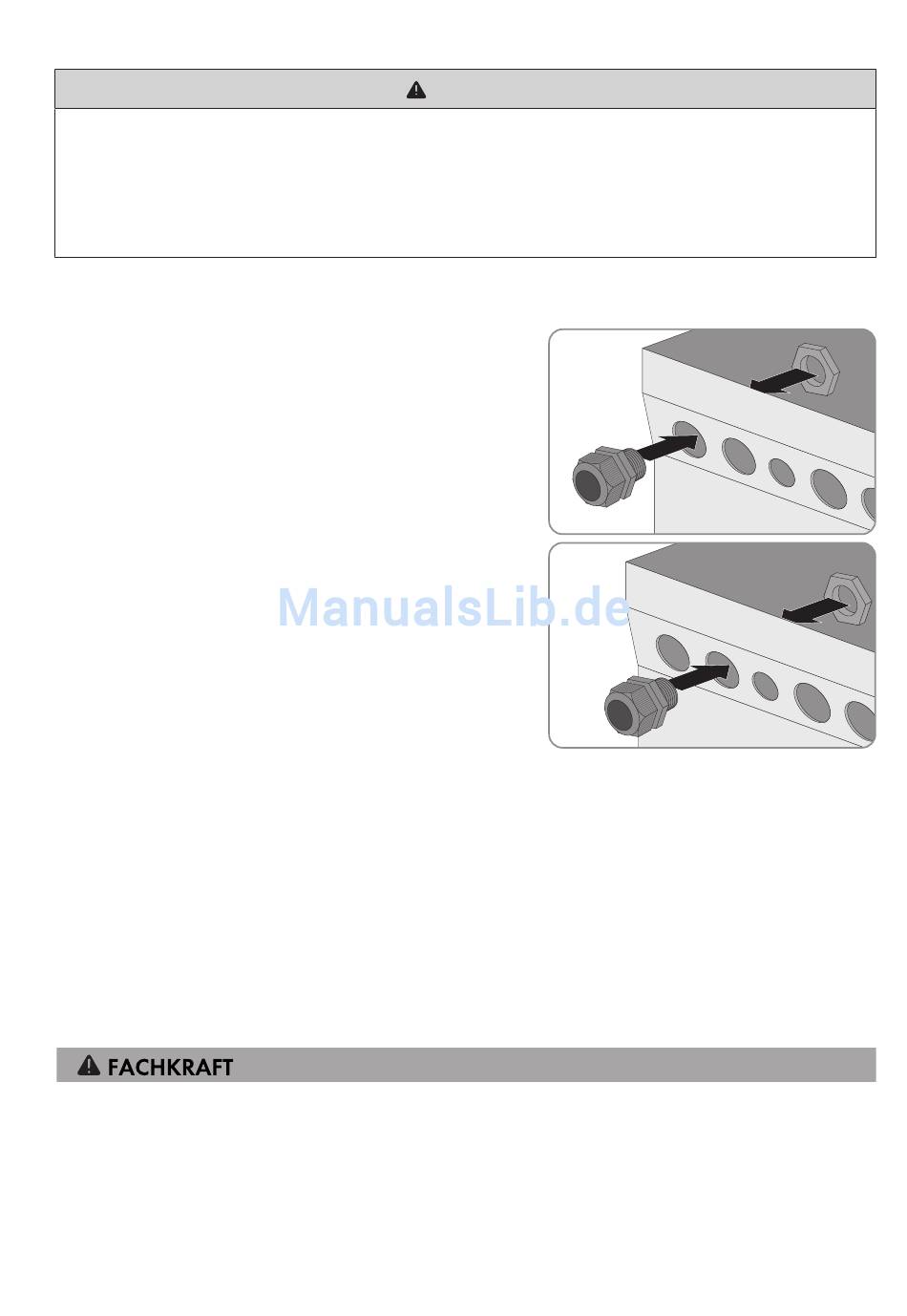

2. Wenn Sie das Kabel an den Anschluss AC1 anschließen,
Kabelverschraubung M25 mit der Gegenmutter an der
Gehäuseöffnung AC1 befestigen (Drehmoment: 7 Nm).
3. Wenn Sie das Kabel an den Anschluss AC2 anschließen,
Kabelverschraubung M25 mit der Gegenmutter an der
Gehäuseöffnung AC2 befestigen (Anzugsdrehmoment: 7 Nm).
4. Ummantelung des Kabels entfernen und alle Adern 13 mm abisolieren.
5. Das Kabel durch die Kabelverschraubung in den Sunny Island führen.
6. Adern an Anschlussklemmen AC1 Loads/SunnyBoys oder AC2 Gen/Grid anschließen:
• Den Neutralleiter bis zum Anschlag in Anschlussklemme N oder NTT stecken und den Hebel nach unten
umlegen.
• Den Außenleiter bis zum Anschlag in Anschlussklemme L stecken und den Hebel nach unten umlegen.
7. Den Schutzleiter anschließen (siehe Kapitel 6.6.3, Seite 63).
8. Sicherstellen, dass der Dichteinsatz in der Kabelverschraubung korrekt sitzt.
9. Überwurfmutter der Kabelverschraubung festdrehen (Anzugsdrehmoment: 4 Nm).
6.6.3 Schutzleiter anschließen
Der Sunny Island muss über einen Schutzleiter am Anschluss AC1 oder AC2 mit dem Erdpotenzial verbunden sein.
Der Leiterquerschnitt des Schutzleiters muss 10 mm² oder größer sein. Wenn der Leiterquerschnitt kleiner ist, muss ein
zusätzlicher Schutzleiter den Sunny Island mit dem Erdpotenzial verbinden.
Die zusätzliche Erdung ist erfüllt, wenn der Sunny Island wegen der geerdeten Batterie bereits zusätzlich geerdet ist
(siehe Kapitel 6.4 "Schutzleiter bei geerdeter Batterie anschließen", Seite 32).
