Für jede Batterie eine eigene Batterieraumlüftung steuern
1. Sicherstellen, dass bei Fehlfunktion des Multifunktionsrelais der Batterieraum ausreichend belüftet wird.
2.
Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung

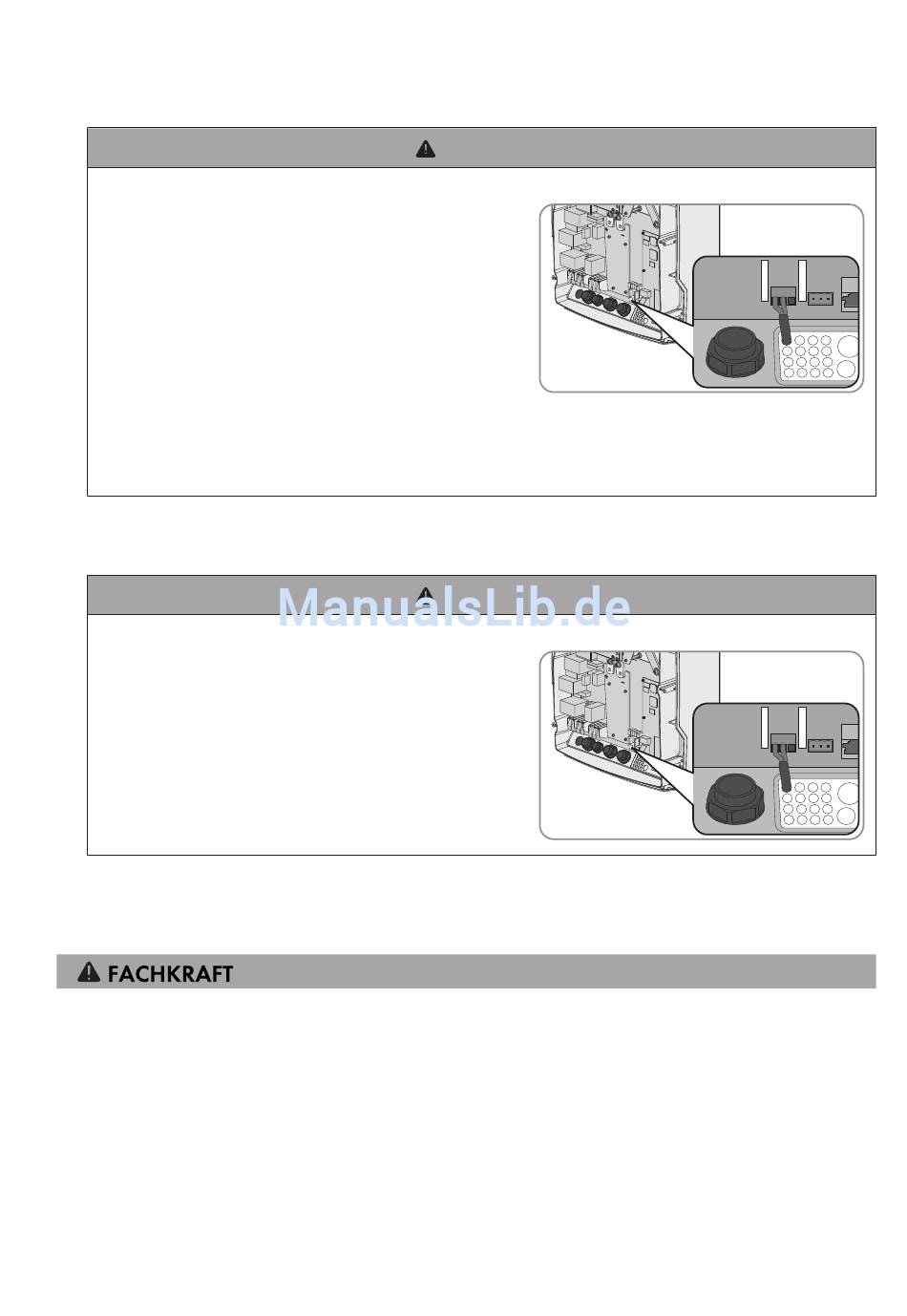

• Bei Single-Systemen oder Single-Cluster-Systemen den
Batterieraumlüfter an ein Multifunktionsrelais anschließen
(siehe Kapitel 6.6.5 "Relay 1 und Relay 2 anschließen",
Seite 65) und die Konfiguration Batterieraumlüfter in
die Tabelle der Einstellungen eintragen (siehe
Kapitel 7.10.2 "Funktionen der Multifunktionsrelais
einstellen", Seite 110).
• Bei einem Multicluster-System in jedem Cluster an 1 Sunny Island 1 Batterieraumlüfter an ein beliebiges
Multifunktionsrelais anschließen (siehe Kapitel 6.6.5 "Relay 1 und Relay 2 anschließen", Seite 65) und
die Konfiguration Batterieraumlüfter in die Tabelle der Einstellungen eintragen (siehe Kapitel 7.10.2
"Funktionen der Multifunktionsrelais einstellen", Seite 110).
Für alle Batterien 1 Batterieraumlüftung steuern
1. Sicherstellen, dass bei Fehlfunktion des Multifunktionsrelais der Batterieraum ausreichend belüftet wird.
2.
Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung
• An einen Sunny Island des Main Cluster den
Batterieraumlüfter an 1 Multifunktionsrelais anschließen
(siehe Kapitel 6.6.5 "Relay 1 und Relay 2 anschließen",
Seite 65).
3. Die Konfiguration Batterieraumlüfter im Multicluster in die Tabelle der Einstellungen eintragen (siehe
Kapitel 7.10.2 "Funktionen der Multifunktionsrelais einstellen", Seite 110)
6.5.16 Elektrolyt-Pumpe der Batterie anschließen
Der Sunny Island steuert die Elektrolyt-Pumpe der Batterie wie folgt:
• Der Sunny Island schaltet die Elektrolyt-Pumpe mindestens 1-mal pro Tag ein.
• Der Sunny Island schaltet die Elektrolyt-Pumpe maximal 9-mal pro Tag ein.
• Wenn 10 % der Nennkapazität der Batterie geladen wurden, schaltet der Sunny Island die Elektrolyt-Pumpe für 5
Minuten ein.
Betriebsanleitung
WARNUNG
WARNUNG
6 Elektrischer Anschluss
NO C NC
Relay 1
NO C NC
Relay 1
SI44M-80H-12-BE-de-11
NO C NC
Relay 2
NO C NC
Relay 2
57
