– Die vier Seitengitter auf die Aufnahmen am Endstück
stecken. Die Seitengitter mit den Langlöchern müssen
oben eingesteckt werden und die Langlöcher müssen
dabei nach außen zeigen. Den anderen Beschlag in das
Seitengitter stecken, die Sicherungsschraube unten im
Metallprofil des Holzendstückes entfernen. Den Seiten-
gitterbeschlag in das Profil einführen und soweit nach
oben schieben, bis er einrastet. Die zuvor entfernte
Schraube wieder einschrauben und die Auslöseknöpfe
montieren.
– Das Netzkabel muss mit der am Kabel vorhandenen
Zugentlastung an die Lasche der Liegefläche geschraubt
werden. Den Netzstecker anschließen.
– Nach dem Aufbau bzw. vor Inbetriebnahme des Bettes,
den Verstellbereich der Liegefläche über die Steuerung
abfahren, um die optimale Positionierung der Kabel zu
prüfen. Der Verstellbereich muss ohne Hindernisse pas-
sierbar sein. Das Netzkabel muss dabei außerhalb des
Bettes verlaufen und die Handschaltung frei liegen.
ancona und ancona niedrig sind nun betriebsbereit!
36

7.5 Steuerung

Die elektrische Steuerung von ancona erfolgt über die Hand-
schaltung. Folgende Funktionen sind über die Handschaltung
steuerbar:

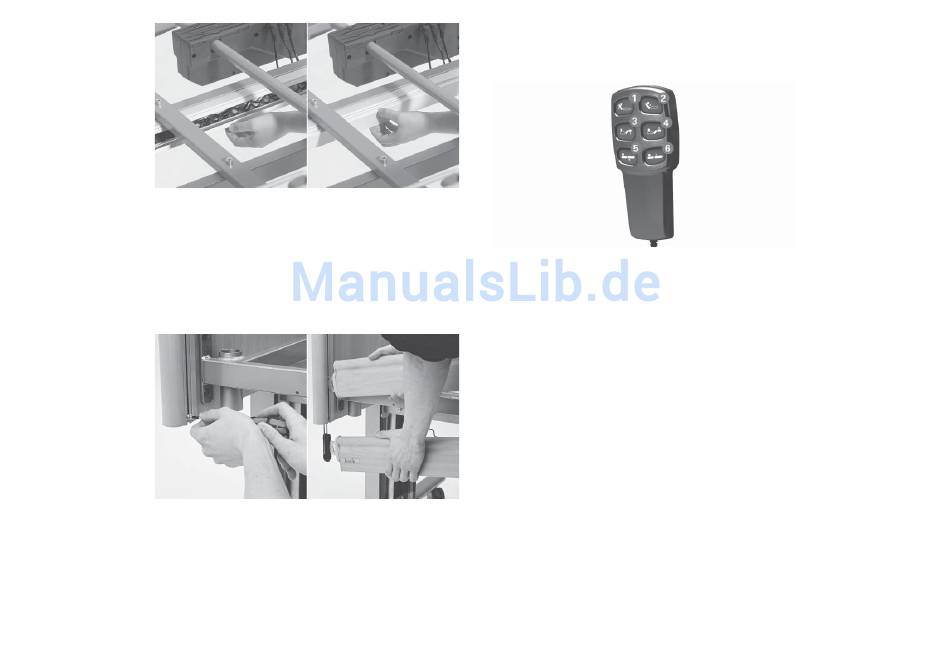

Der Bock-Handschalter
Handschalter ancona und ancona niedrig
Bedienknopf 1 Rückenteil nach oben
Bedienknopf 2 Rückenteil nach unten
Bedienknopf 3 Unterschenkelteil nach oben
Bedienknopf 4 Unterschenkelteil nach unten
Bedienknopf 5 Liegefl äche nach oben
Bedienknopf 6 Liegefl äche nach unten
Die Sperrung der gesamten elektrischen Funktionen (Netztren-
nung) von ancona wird an der Sperrbox vorgenommen. Die
Sperrbox verfügt optional über eine Funktionseinrichtung zur
Aktivierung / Deaktivierung der Kopf-Bein-Tiefl agerung. Soll die
Trendelenburgsche Lagerung über die Handschaltung erfolgen,
muss zunächst die entsprechende Sperrfunktion an der Sperr-
box deaktiviert werden. Ist die gewünschte Lagerungsposition
erreicht, ist die Sperrfunktion wieder zu aktivieren.
