4.3 Der Antrieb zur Niveauverstellung
Die Niveauverstellung des Hubgestells erfolgt über einen oder
* Bock-Gefahren-Hinweis
zwei eingebaute Kleinspannungs-Gleichstrom Motoren, dessen
Vor dem Absenken der Lie-
Verstellbereich über einen integrierten Endschalter bestimmt ist.
gefläche in die Niedrigpo-
Der Antrieb zur Niveauverstellung ist über eine Wendelleitung
sition muss sichergestellt
mit der Steuereinheit verbunden.
sein, daß sich keine Glied-
maßen im Verfahrbereich
4.4 Der abschließbare Handschalter, Erstfehlersicher
des Bettes befinden. Durch
Über den ergonomisch geformten Handschalter sind die Basis-
die extrem niedrige Betthö-
funktionen per Fingerdruck auf die sechs extra großen, sicher zu
he besteht erhöhte Quetsch-
bedienenden Bedientasten steuerbar.
gefahr.
Die einzelnen Bedientasten sind mit entsprechenden Symbolen
gekennzeichnet. Die Stellmotoren laufen so lange, wie eine ent-
> Bock-Top-Tipp
sprechende Taste gedrückt gehalten wird.
Ein gewendeltes Kabel bietet den nötigen Bewegungsfreiraum
Die Schalterstellungen I
bei der Bedienung.
und II dienen der Prüfung
der einzelnen Schalter und
sollten ausschließlich von
autorisiertem Fachpersonal
im Rahmen der jährlichen
sicherheitstechnischen Kon-
trollen bestätigt werden.

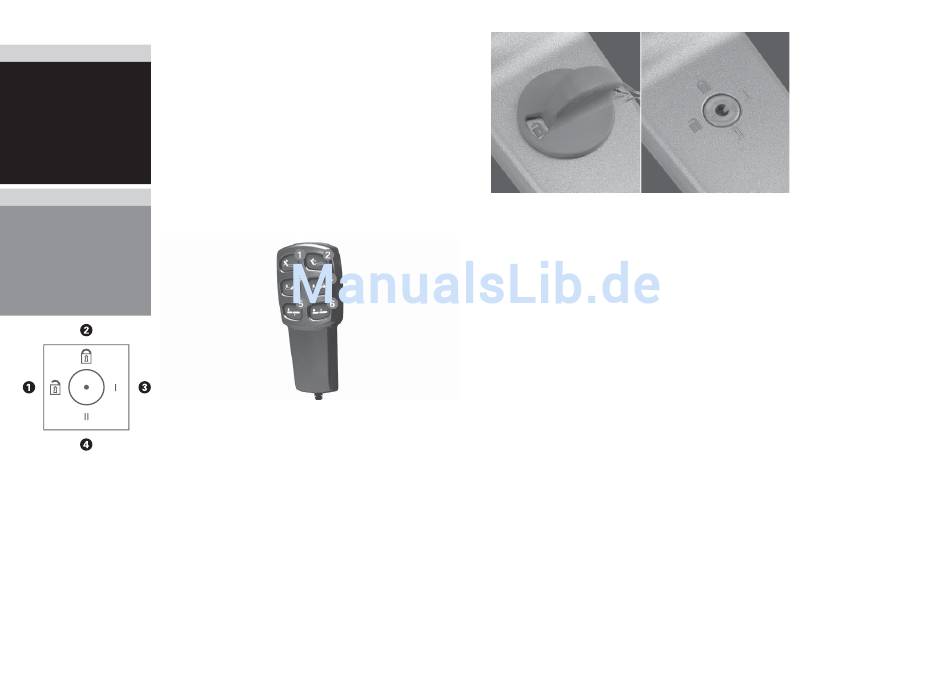

Der Bock-Handschalter
Bedienknopf 1
Bedienknopf 2
Bedienknopf 3
Bedienknopf 4
Bedienknopf 5
Bedienknopf 6
Schalterstellung 1
Schalterstellung 2
Schalterstellung 3 und 4 sind Einstellungen für die sicherheits-
technischen Kontrollen: weitere Hinweise hierzu finden Sie im
Sicherheitsleitfaden.
20
Rückenteil nach oben
Rückenteil nach unten
Unterschenkelteil nach oben
Unterschenkelteil nach unten
Liegefl äche nach oben
Liegefl äche nach unten
Handschalterfunktionen aktiv
Handschalterfunktionen deaktiv
Schlüssel für die Sperreinrichtung
Die rückseitig montierte Aufhängevorrichtung ist beidseitig um
90° drehbar. Der Radius entspricht dabei genau dem Radius
des Seitengitters und des Aufrichters, so dass keine wackeli-
gen Spielräume vorhanden sind. Besonders bei der Reinigung
und der Pflege kann die mögliche störende Position des Hand-
schalters durch einfache Drehung oder das einfache Anclipsen
an einer beliebigen Stelle des Bettes vermieden werden. Der
Handschalter verfügt darüber hinaus über eine integrierte Sper-
reinrichtung, die mittels des dazugehörigen Schlüssels aktiviert
und deaktiviert werden kann. Zur Sperrung der kompletten elek-
trischen Funktion den Schlüssel in das rückseitig befindliche
Sperrschloss stecken und mit einer entsprechenden Drehung
des Schlüssels die Sperrfunktion ein- oder ausschalten.
21
