3.5

Die Steuerung

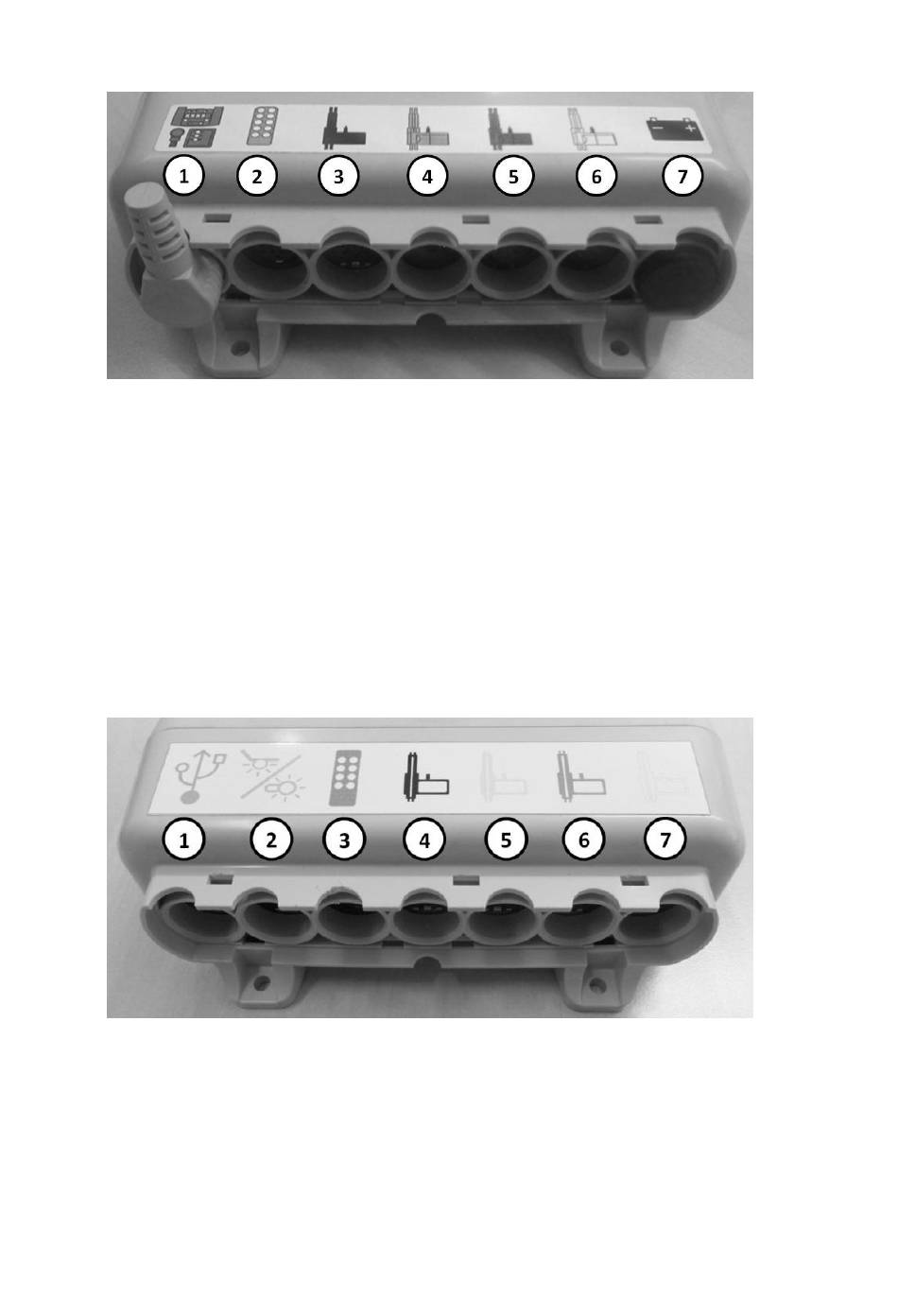

Steuerung practico alu plus
Das practico alu plus ist mit einer Steuerung der Firma DewertOkin GmbH ausgestattet.
An die Steuerung können vier Antriebe angeschlossen werden (Buchsen 3,4,5 und 6). Die
Farbcodierung entnehmen Sie bitte dem Kapitel 4 „Aufbau und Bedienung". An die An-
schlussbuchse für den Handschalter (Buchse 2) kann zusätzlich eine Unterbettbeleuch-
tung angeschlossen werden. Achten Sie bitte darauf, dass auf dem Anschluss für die Bat-
terie (Buchse 7) ein Blindstopfen angebracht ist. Auf dem Anschluss für das zusätzliche
Bedienelement (Buchse 1) muss ein Überbrückungsstecker angebracht sein. Über den Pig-
tail-Anschluss (hier nicht im Bild), das ist das Kabel, welches aus der Oberseite der Steue-
rung geführt ist, kann eine Leseleuchte angeschlossen werden.
Steuerung practico alu SCC
Das practico alu SCC ist mit einer Steuerung der Firma Hermann Bock GmbH ausgestattet.
Die Buchse 1 ist ein CAN-BUS Anschluss, an der unter anderem eine Sensormatte zur Bed-
Off-Erkennung angeschlossen werden kann. Näheres dazu entnehmen Sie bitte der ge-
sondert mitgelieferten Montage- und Gebrauchsanleitung zur Smart-Care-Control Steue-
rung. In die Buchse 2 wird ein Y-Kabel eingesteckt, an dem die Unterbettbeleuchtung und
16
