7.3 ancona in Einzelteilen
Sie erhalten das Objektbett ancona und ancona niedrig entweder
von Hermann Bock fertig montiert geliefert oder es wird durch
unser Fachpersonal oder über Ihren Fachhändler vor Ort aufge-
baut. Die folgende Aufbauanleitung richtet sich daher als Orien-
tierungshilfe an den zum Aufbau autorisierten Personenkreis.
Zum Lieferumfang des Bock-Gesundheitsbettes ancona und
ancona niedrig gehören folgende Teile:
Liegefl äche mit Kastenmotor
Hubsäulen mit Einzelantrieb und Laufrollen 2 Stück
Holzseitengitter
Seitenblenden
Kopf- bzw. Fußteil
Gewichte von zerlegbaren Teilen – ancona und ancona niedrig:
Hubsäule
Fuß-/Kopfteil
Liegefl äche
Seitengitter
Bettverlängerung auf 220 cm möglich!
7.4 ancona und ancona niedrig – betriebsbereit
Bevor Sie mit der weiteren Montage fortfahren, sind alle Verpa-
ckungsreste vollständig zu entfernen.
–

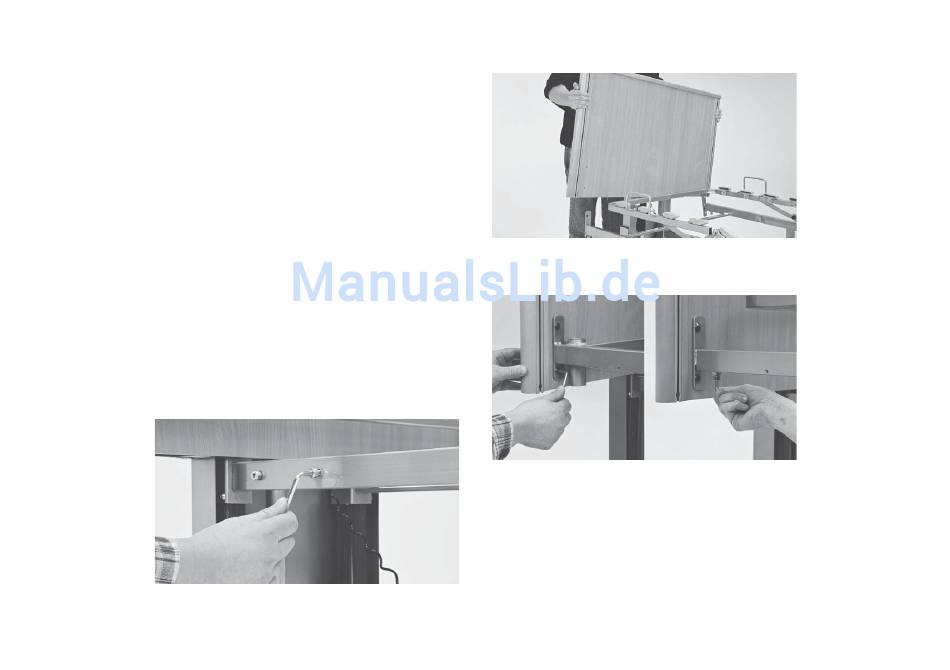

Die beiden Hubsäulen in die Führungsrohre unterhalb
der Liegefläche einführen und mit den beiliegenden
Schrauben fest verschrauben.
34
–
Die Holzendstücke über die Hubsäulen stülpen. Die
Hubsäulen müssen in der Ausfräsung im Inneren des
Holzendstückes einrasten.
1 Stück
4 Stück
2 Stück
2 Stück
21 kg/Stck
–
Die Schrauben zum Befestigen der Holzendstücke fest
12,5 kg/Stck
verschrauben, anschließend die zuvor eingesteckten
38 kg/Stck
Aufnahmen von unten fest verschrauben.
12 kg/Satz
–
Die Seitenblenden mit den beiliegenden Schrauben so
an die Längszargen montieren, dass die Abrundungen
nach unten zeigen.
–
Die vier an den Längszargen angebrachten Kabelbefes-
tigungsschellen demontieren, das Kabel einlegen und
wieder anschrauben. Den Stecker am Kabelende des
Hubmotors in die passende Buchse am Kastenmotor
einstecken.
35
