Sharp R-15AM Servicehandbuch Seite 22

R-15AM
Garraum-
Oven Cavity
Back Plate Rückwand
Screw
Schraube
Green/Yelow
Grün/Gelbes
Wire
Kabel
Brown Wire
Braunes Kabel
L
N
Bule Wire
Blaues Kabel
Noise Filter
Entstörfilter

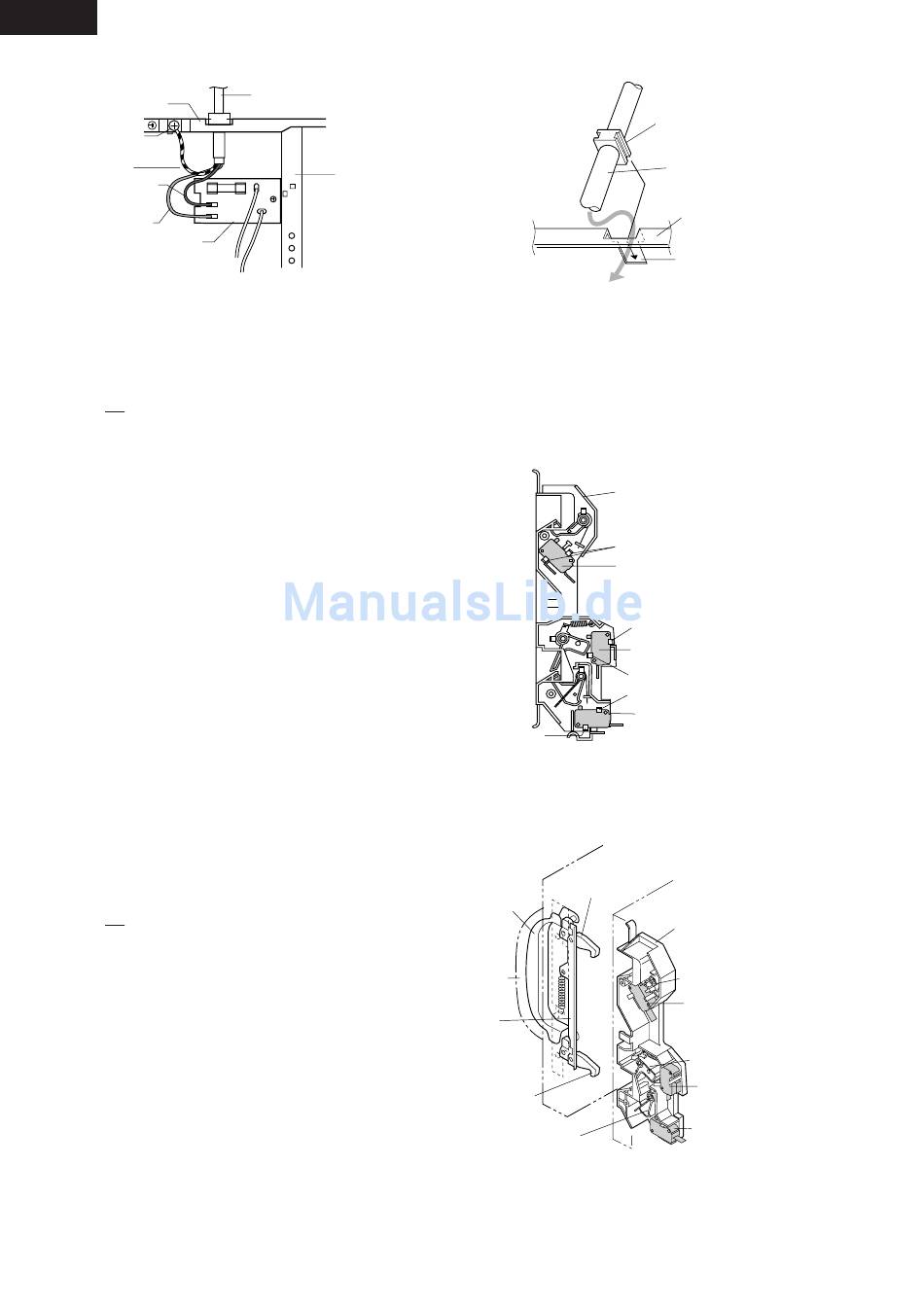

Abbildung C-3(a) Austausch des Netzkabels
1. TÜRRIEGELSCHALTER, 2. TÜRRIEGELRELAISKONTROLLSCHALTER UND
1. DIE 3D-PUNKTE PRÜFEN.
2. Bauen Sie das Bedienfeld aus, siehe hierzu "BE-
DIENFELD AUSBAUEN".
3. Die Kabel von allen Schaltern lösen.
4. Die zwei (2) Schrauben zur Befestigung des Riegel-
hakens am Garraum lösen.
5. Den Riegelhaken entfernen.
6. Schalter aus dem Riegelhaken entfernen, indem die
Haltezunge vorsichtig nach außen geschoben wird.
Wiedereinbau
1. Jeden Schalter wieder in seine Ausgangsposition ein-
bauen. Der 2. Türriegelrelaiskontrollschalter und der
Riegelschalter befinden sich in der niedrigeren Posi-
tion und der 1. Türriegelschalter befindet sich in der
oberen Position. Der Sicherheitsschalter befindet sich
in der mittleren Position.
2. Die Drähte an jeden Schalter wieder anschließen.
Siehe bildlichen Schaltplan.
3. Sichern Sie den Riegelhaken mit zwei (2) Befestigungs-
schrauben) am Herdflansch.
1. TÜRRIEGELSCHALTER, 2. TÜRRIEGELRELAISKONTROLLSCHALTER UND
Funktioniert der 1. Türriegelschalter und der 2.
Türriegelrelaiskontrollschalter wegen falscher Einstellung
nicht einwandfrei, müssen folgende Einste-llungen
vorgenommen werden.
1. DIE 3D PUNKTE PRÜFEN.
2. Die zwei (2) Schrauben lösen, die den Riegelhaken am
vorderen Flansch des Garraumes befestigen.
3. Bei geschlossener Tür den Riegelhaken durch Bewe-
gungen nach vorn und hinten, oben und unten einstellen.
Das Spiel der Garraumtür nach innen und außen durch
den Riegelhaken muss weniger als 0,5 mm betragen.
Die Vertikalpostion des Riegelhakens muss so
eingestellt werden, dass er sich an der Stelle befindet,
wo der 1. Türriegelschalter, und der 2. Türriegelrelais-
kontrollschalter beim Schließen der Tür aktiviert werden.
Die Horizontalposition des Riegel-hakens muss so
eingestellt werden, dass der Press-kolben des
Sicherheitsschalters bei Schließen der Tür gedrückt
wird.
4. Die Schrauben mit den Verbindungsklemmen fest sichern.
5. Funktionsfähigkeit aller Schalter prüfen. Wenn kein
Schalter bei Schließen der Tür aktiviert wird, die
Schraube lösen und die Riegelhakenposition einstellen.
Netzkabel
Power Supply Cord
Chassis
Chassisstütze
Support
RED
WHT
SICHERHEITSSCHALTER AUSBAUEN
SICHERHEITSSCHALTER EINSTELLEN
Abbildung C-3(b). Austausch des Netzkabels
4. Sicherstellen, dass der Sicherheitsschalter korrekt arbei-
tet und prüfen Sie auf Durchgang am Sicherheitsschalt-
kreis. Siehe Kapitel "Testverfahren" und Einstellverfahren.
Stütze
Tab
Abbildung C-4. Schalter
Riegelköpfe Latch Head
Handle
Griffhebel
Lever
Door
Handle
Türgriff
Latch
Riegel-
Lever
hebel
Riegelköpfe
Latch Head
Latch Switch
Riegelschalter-
Lever C
hebel C
Abbildung C-5. Riegelschalter einstellen
Nach der Einstellung folgendes prüfen.
1. Das Spiel der verriegelten Garraumtür muss weniger
als 0,5 mm betragen. Zunächst die obere Position des
20
Moulding
Tüllendichtung
Cord Stopper
Power
Netzkabel
Supply Cord
Garraum-
Oven Cavity
Rückwand Rear Plate
Rechteckaus-
Square Hole
schnitt
Riegelhaken
Latch Hook
Stütze
Tabs
SW1:
SW1:
1st. Interlock Switch
1. Türriegelschalter
Tab Stütze
SW3: Sicherheitsschalter
SW3: Monitor Switch
Tab Stütze
Stütze
Tab
SW2: 2. Türriegelrelais- SW2: 2nd. Interlock Relay
Kontrollschalter Control Switch
Riegelhaken Latch Hook
Latch Switch
Lever A Riegelschalterhebel A
SW1: 1st. Interlock Switch
SW1: 1. Türriegelschalter
Latch Switch
Riegelschalter-
Lever B
hebel B
SW3: Monitor Switch
SW3: Sicherheitsschalter
SW2:
SW2:
2. Türriegelrelaiskontroll-
2nd. Interlock Relay
schalter
Control Switch
