R-15AM
steht. (s. Abschnitt Messung der Mikrowellenstrahlung)
Hinweis: Die Tür eines Mikrowellenherds dient als
elektronische Dichtung und soll ein Mikrowellen-
energie-Leck aus dem Garraum während des
Garens verhindern. Das bedeutet aber nicht,
dass die Tür luftdicht, ohne Kondensation oder
lichtundurchlässig sein muss. Deshalb ist
gelegentliches Auftreten von Kondensation,
Licht oder Luftzirkulation um die Tür herum
nicht unnormal und bedeutet kein Mikrowellen-
energie-Leck aus dem Garraum.
1. Trennen Sie den Herd von der Stromversorgung.
2. Garraumtür öffnen und festklemmen.
3. Sicherstellen, dass die glatte Oberfläche der Keramik-
ablage nach oben zeigt.
4. Sicherstellen, dass die Gummidichtung ohne Gussnaht
auf der Keramikablage zur Gerätestirnseite weist.
HINWEIS: Die drei (3) Gummidichtungen mit den Guss-
nähten und die eine (1) Gummidichtung ohne
Gussnaht werden an den vier (4) Kanten der
Keramikablage eingesetzt. Die eine (1)
Gummidichtung ohne Gussnaht markiert das
vordere Ende der Keramikablage.
5. Legen Sie die vordere Kante der Keramikablage in das
vordere Ende der Garraumbodenplatte.
6. Drücken Sie das hintere Ende der Keramikablage in
die Garraumbodenplatte.
7. Hiermit ist die Keramikablage eingebaut.
KERAMIKABLAGE EINBAUEN
22
Unteres
Upper
Stift Pin
Garraum- Oven
Hinge
scharnier Unteres
Garraum-
Upper Oven
scharnier
Hinge
Lower
Unteres
Oven
Garraum-
Hinge
Door
scharnier
Türver-
Panel
kleidung
Schlitz-Drossel der
Slit choke of door
panel
Türverkleidung
Choke Cover
Drossel-
abdeckung
Unteres
Lower
Oven
Garraum-
Stift
Pin
Hinge
scharnier

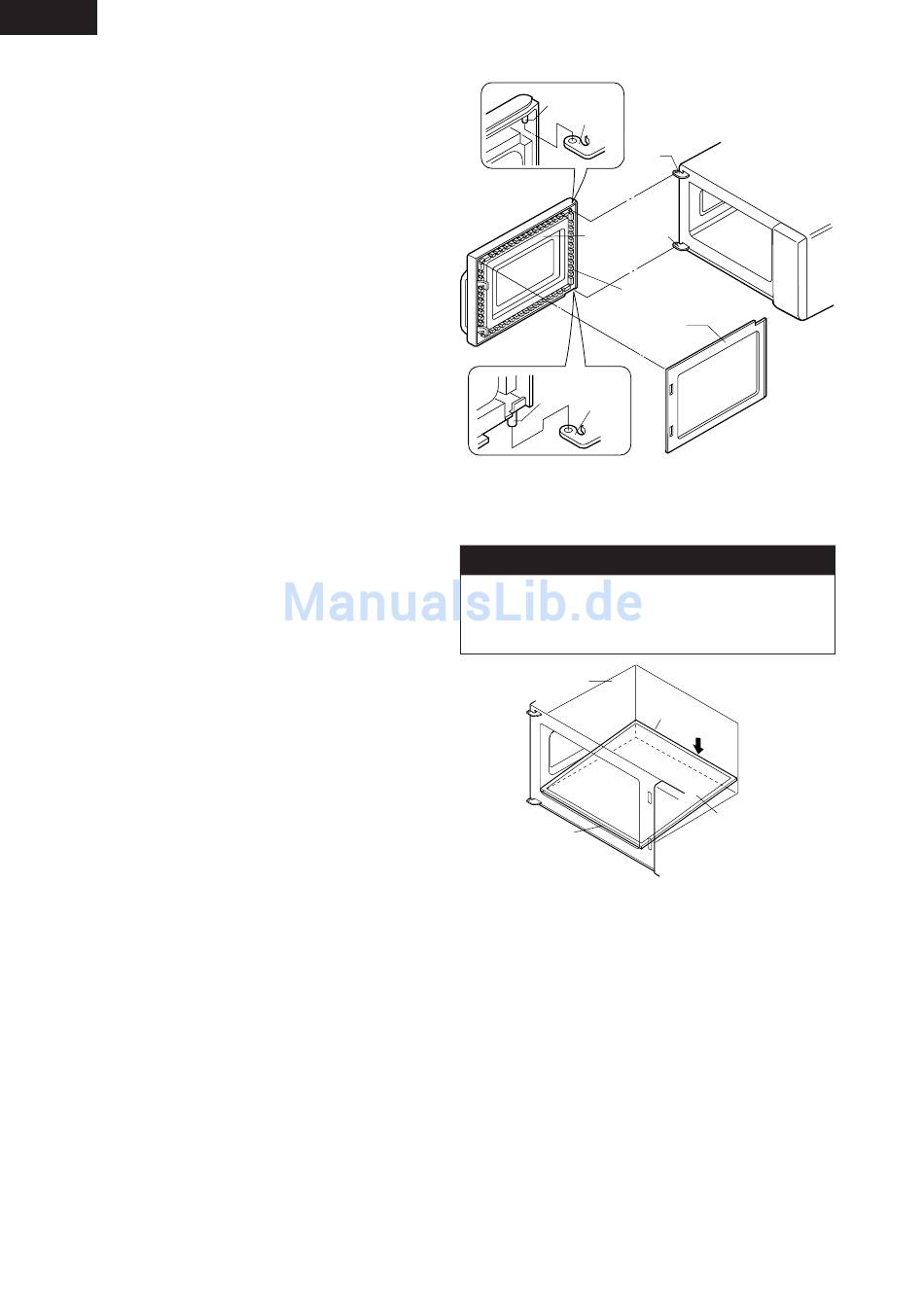

Abbildung C-7. Tür austauschen
WARNUNG
Sicherstellen, dass die Gummidichtung zwischen der
Garraumtür und der Garraumstirnplatte nicht einge-
klemmt ist, damit eine mögliche Abstrahlung über-
mäßiger Mikrowellenenergie vermieden wird.
Oven Cavity Garraum
Rück-
wärtige
Kante
Front Edge
Vordere Kante
Rear Edge
Drücken
Push
Keramikablage
Ceramic
Shelf
