Türteile Austauschen - Sharp R-15AM Servicehandbuch

Riegelhakens durch Drücken und Ziehen am oberen
Teil der Garraumtür zur Gerätestirnseite überprüfen.
Dann die untere Position des Riegelhakens durch
Drücken und Ziehen am unteren Teil der Garraumtür
zur Gerätestirnseite überprüfen. Bei beiden muss das
Spiel weniger als 0,5 mm betragen.
2. Der 1. Türriegelschalter, und der 2. Türriegelrelais-
kontrollschalter unterbrechen den Schalt-kreis, bevor
DROSSELABDECKUNG
1. Den Herd von der Stromversorgung trennen.
2. Garraumtür öffnen und festklemmen.
3. Einen Spachtel (ca. 0,5 mm dick) in den Spalt zwischen
Drosselabdeckung und Türrahmen - siehe Abbildung
C-6 - schieben, um das Eingriffsteil zu lösen.
4. Die Drosselabdeckung mit dem Spachtel anheben,
wie in Abbildung C-6 gezeigt.
5. Lösen Sie die Drosselabdeckung von der Türverkleidung.
6. Hiermit ist die Drosselabdeckung gelöst.
HINWEIS: Wenn an der Tür eine Reparatur durchgeführt
wird, achten Sie darauf, dass die Schlitz-Drosseln
(die Laschen am Türverkleidungs-Bausatz) nicht
verbogen oder verzogen werden, damit eine
Leckage von Mikrowellen verhindert wird.

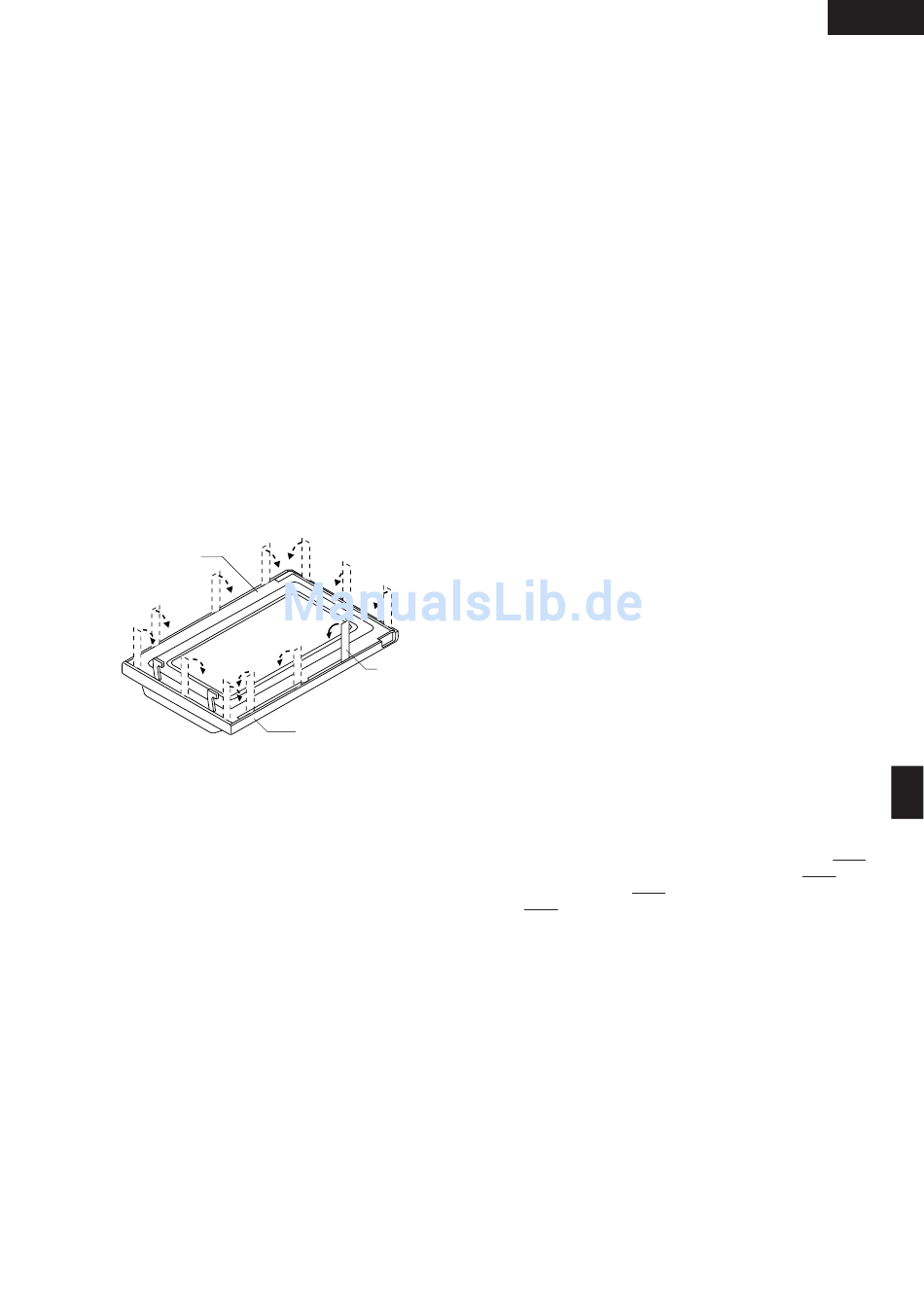

Drosselabdeckung
Choke Cover
Abbildung C-6. Ausbau der Tür
7. Die zwei (2) Stifte der Türverkleidung aus den zwei (2)
Öffnungen der oberen und unteren Herdscharniere
durch Anheben freigeben.
8. Der Türuntersatz ist jetzt vom Garraum gelöst.
TÜRVERKLEIDUNG AUSBAUEN
9. Lösen Sie die vier (4) Schrauben zwischen der Türver-
kleidung und dem Türrahmen.
10.Lösen Sie die Türverkleidung von den sieben (7)
Zungen des Türrahmens, indem Sie die Türverkleidung
nach unten schieben.
11.Hiermit ist die Türverkleidung ausgebaut.
TÜRGRIFF AUSBAUEN
12.Lösen Sie die Riegelfeder von der Haltezunge der
Riegelwinkeleinheit.
13.Entfernen Sie die zwei (2) Schrauben zwischen Türgriff
und Riegelwinkeleinheit durch den Türrahmen.
14.Hiermit ist der Türgriff ausgebaut.
RIEGELKÖPFE AUSBAUEN
15.Entfernen Sie die eine (1) Schrauben zwischen Riegel-
winkeleinheit und Türrahmen.
16.Entfernen Sie die Riegelwinkeleinheit zusammen mit
dem Riegelhebel, der Riegelfeder und den oberen und
unteren Riegelköpfen vom Türrahmen.
17.Entfernen Sie den Riegelhebel zusammen mit der
Riegelfeder und den Riegelköpfen von der Riegelwin-
keleinheit.
TÜRTEILE AUSTAUSCHEN
Putty Knife
Spachtel
Door Frame
Türrahmen
21
die Tür geöffnet werden kann.
3. Die Kontakte des Sicherheitsschalters schließen beim
Öffnen der Tür.
4. Das Gehäuse wieder anbringen und das Gerät im
Türbereich mit einem vorschriftsmäßigen Mikrowellen-
Messgerät auf Mikrowellen-Leckstrahlung überprüfen.
(s. Abschnitt Messung der Mikrowellenstrahlung)
18.Entfernen Sie die zwei (2) Riegelköpfe vom Riegelhebel.
19.Damit sind die oberen und unteren Riegelköpfe ausgebaut.
VORDERES TÜRGLAS ODER ABDICHTPLATTE
AUSBAUEN
(Nach TÜRVERKLEIDUNG AUSBAUEN)
12.Entfernen Sie die vier (4) Schrauben, die den Glasan-
schlag U am Türrahmen befestigen, und nehmen Sie
den Glasanschlag U ab.
13.Entfernen Sie die zwei (2) Schrauben, die den Glasan-
schlag R am Rahmen befestigen, und nehmen Sie den
Glasanschlag R ab.
14.Schieben Sie das vordere Türglas zuerst nach links und
dann nach oben, um es aus den Haltern zu nehmen.
15.Das vordere Türglas oder die Abdichtplatte ist jetzt
gelöst
TÜRAUSSENGEHÄUSE AUSBAUEN
(Nach TÜRVERKLEIDUNG AUSBAUEN)
12.Alle Haltezungen des Türaußengehäuses straff ziehen,
die das Türaußengehäuse am Türrahmen befestigen.
13.Das Türaußengehäuse vom Türrahmen lösen.
14.Damit ist das Türaußengehäuse ausgebaut.
HINWEIS: Jetzt wird die Türplakette an das Türaußen-
gehäuse befestigt.
WIEDER-EINBAU DER TÜR
1. Montieren Sie die Türteile außer der Dros-selabdeckung
wieder an.
2. Die zwei (2) Stifte der Türverkleidung in die zwei (2)
Öffnungen der oberen und unteren Herdscharniere ein-
passen.
3. Die Drosselabdeckung durch Drücken wieder an der
Türverkleidung anbringen.
HINWEIS: Nach jeder Wartung der Tür:
(A) Sicherstellen, dass der 1. Türriegelschalter SW1,
der 2. Türriegelrelaiskontrollschalter SW2, der
Riegelschalter SW4 und der Sicherheitsschalter
SW3 einwandfrei funktionieren. (Siehe Kapitel
"Prüfverfahren".)
(B) Ein zugelassenes Mikrowellenmessgerät sollte
verwendet werden, um sicherzustellen, dass die
Emissionsgrenznormen der Mikrowellenstrahlung
eingehalten werden. (s. Abschnitt Messung der
Mikrowellenstrahlung)
Stellen Sie nach jeder Wartung folgendes sicher:
1. Die Türriegelköpfe greifen leicht durch die Riegel-
öffnungen in den Riegelhaken ein und der Riegelkopf
bewegt sich durch die Mitte der Riegelöffnung.
2. Abweichung der Türausrichtung von der horizontalen
Linie der Garraumstirnplatte muss weniger als 1,0 mm
betragen.
3. Die Tür ist mit der Vorderseite zur Garraumstirnplatte
positioniert.
4. Prüfen Sie mit einem zugelassenen Mikrowellenmess-
gerät, ob um die Tür herum ein Mikrowellen-Leck be-
R-15AM
