1. Vorsichtsmaßnahmen bei der Handhabung von
elektrischen Bauteilen
In diesem Gerät sind CMOS LSI als integrierte Bestand-
teile der Stromkreise enthalten. Bei der Handhabung
dieser Teile müssen die folgenden Vorsichtsmaß-
nahmen strengstens befolgt werden. CMOS LSI haben
extrem hohe Impedanzen an den Ein- und Ausgangsan-
schlüssen. Deshalb werden sie leicht durch die umlie-
gende Hochspannungsquelle, statische Elektrizität in
Kleidung usw. beeinflußt und werden manchmal nicht
vollständig durch den eingebauten Schutzkreis ge-
schützt.
Zum Schutz der CMOS LSI.
1) Bei der Lagerung und beim Transport die Teile sorg-
fältig in Aluminiumfolie einwickeln. Die gedruckten
Schaltungen mit den CMOS LSI ebenfalls in Alumi-
niumfolie verpacken.

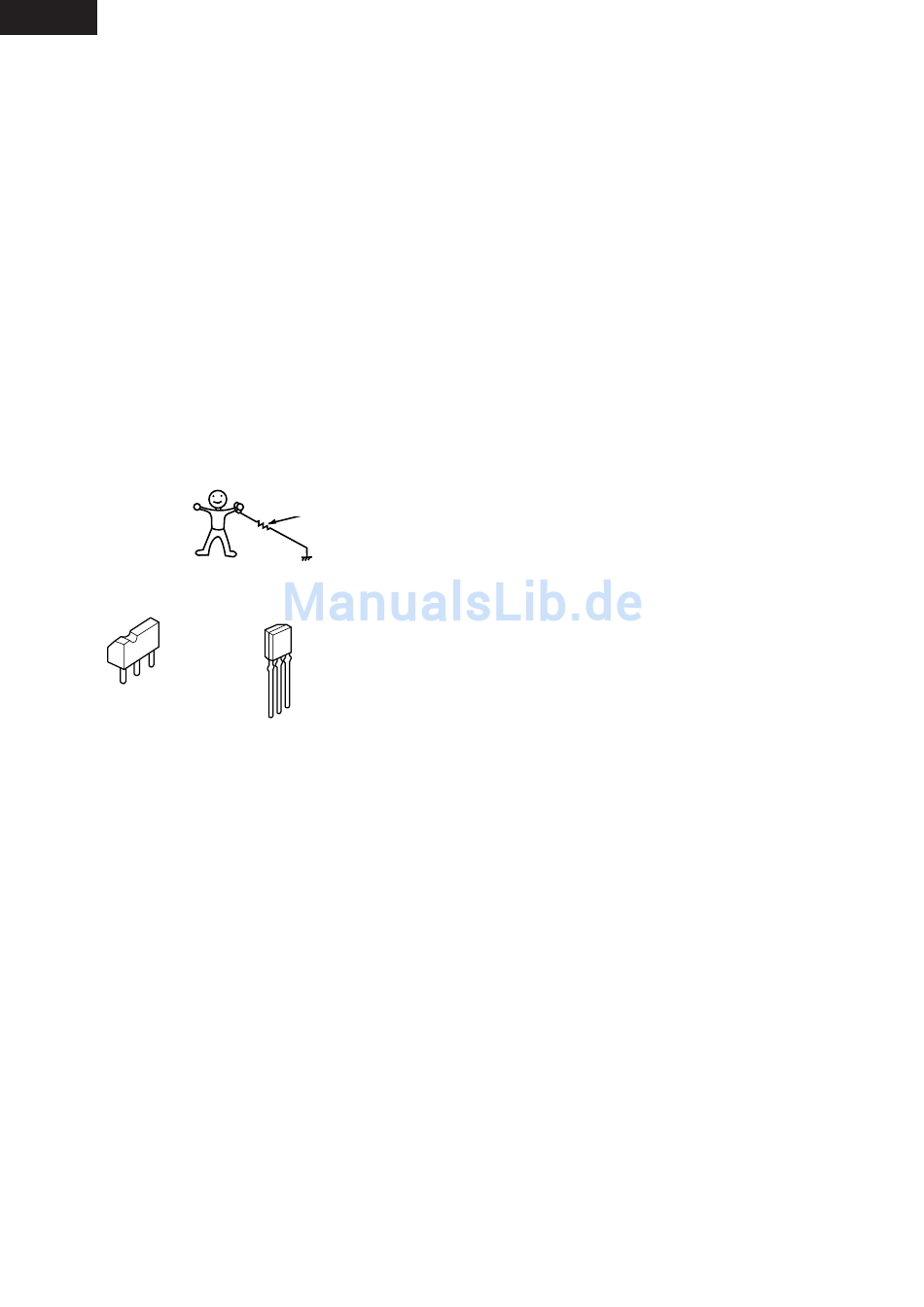

2) Bei Lötarbeiten muss der Techniker, wie in der Abbil-
dung dargestellt, geerdet werden. Das Lötzinn und
den Arbeitstisch ebenfalls erden.
2. Ansicht der elektronischen Bauteile
B
C
E
Transistor
2SB1238
3. Wartung des Sensortasten-Bedienfeldes
Nachfolgend wird die Wartung des Sensortasten-Be-
dienfeldes des Mikrowellenherdes beschrieben, eben-
so wie Vorsichtsmaßnahmen, die bei der Wartung ge-
troffen werden müssen.
Um die Wartung vorzunehmen, kann die Stromversor-
gung zum Sensortasten-Bedienfeld entweder der Strom-
leitung des Gerätes selbst entnommen werden, oder
einer externen Stromquelle.
(1) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung vom Gerät selbst:
VORSICHT:
DER LEISTUNGSTRANSFORMATOR DES MI-
KROWELLENHERDES VERFÜGT NOCH ÜBER
GENÜGEND RESTSPANNUNG, UM WÄHREND
DER WARTUNG EINE GEFAHR DARZUSTELLEN.
Beim Prüfen der Funktion des Sensortasten-Bedien-
feldes muss deshalb das äußere Gehäuse auf das
Gerät gestellt werden, damit der Leistungstransfor-
mator nicht berührt wird. Die Primärwicklung (An-
schluss) des Leistungstransformators kann auch
gezogen werden, um diesen auszuschalten. Das
Ende des Anschlusses muss dann mit Isolierband
isoliert werden. Nach der Wartung sicherstellen,
dass die Kabel wieder an den korrekten Stellen an-
geklemmt werden.
WARTUNG
approx. 1M ohm
etwa 1 MOhm
Transistor
DTA123ES
KRA101M
KRA223M
KRC243M
C B
E
16
A. Bei einigen Modellen ist das Netzkabel zwischen
Sensortasten-Bedienfeld und dem Gerät selbst so
kurz, dass sie nicht voneinander getrennt werden
können.
Bei diesen Modellen müssen deshalb alle Steuerun-
gen des Bedienfeldes (einschließlich der auf die
Sensoren bezogenen) geprüft und repariert werden,
während sie an das Gerät angeschlossen bleiben.
B. Andererseits ist bei einigen Modellen das Netzkabel
zwischen dem Sensortasten-Bedienfeld und dem
Gerät selbst so lang, dass diese voneinander ge-
trennt werden können. Bei diesen Modellen können
die Steuerungen des Bedienfeldes geprüft und re-
pariert werden, während es vom Gerät entfernt
wird; in diesem Fall müssen beide Enden des Tür-
schalters (auf der gedruckten Schaltung) mit einer
Drahtbrücke kurzgeschlossen werden. Dadurch
wird ein Betriebsstatus erzeugt, welcher dem bei
geschlossener Garraumtür entspricht. Die Sensor-
bezogenen Steuerungen des Bedienfeldes können
dann überprüft werden, wenn ein oder mehrere
Ersatzwiderstände benutzt werden, deren Wider-
stand dem dieser Steuerungen entspricht.
(2) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung einer externen Stromquelle:
Das Sensortasten-Bedienfeld vollständig vom Gerät
abklemmen und beide Enden des Türschalters (auf
der gedruckten Schaltung) kurzschließen. Dadurch
wird ein Betriebsstatus erzeugt, welcher dem bei ge-
schlossener Garraumtür entspricht. Eine externe
Stromquelle muss an dem Stromeingangsanschluss
des Sensortasten-Bedienfeldes angeschlossen wer-
den. Dann können die Steuerungen des Bedienfeldes
überprüft und repariert werden, und auch die Sensor-
bezogenen Steuerungen des Bedienfeldes können
mit Ersatzwiderständen geprüft werden.
4. Wartungs-Werkzeuge
Werkzeuge, die zur Wartung des Sensortasten-Bedien-
feldes benötigt werden.
1) Lötkolben: 30 W
(Es wird empfohlen, einen Lötkolben mit einem Er-
dungsanschluss zu verwenden.)
2) Oszilloskop: Einstrahlig, Frequenzbereich: Gleich-
strom - 10 MHz oder höher, neueres Modell.
3) Sonstiges: Handwerkzeug
5. Sonstige Vorsichtsmaßnahmen
1) Um statische Elektrizität zu verhindern, muss die Alu-
miniumfolie entfernt werden, bevor die Stromquelle
zum Bedienfeld eingeschaltet wird.
2) Der Anschluss der Tasteneinheit so an die Steuerein-
heit anschließen, dass die Kabel nicht verdreht werden.
3) Nach Entfernen der Aluminiumfolie muss besonders
darauf geachtet werden, dass auf die Ein- und Aus-
gangsanschlüsse keine ungewöhnliche Spannung
durch statische Elektrizität gelegt wird.
4) Anschlüsse, Elektrolytkondensatoren usw. an die
gedruckte Schaltung anschließen und sicherstellen,
dass alle Anschlüsse fest sind.
5) Wo hohe Präzision verlangt wird, sicherstellen, dass
die angegebenen Teile benutzt werden.
