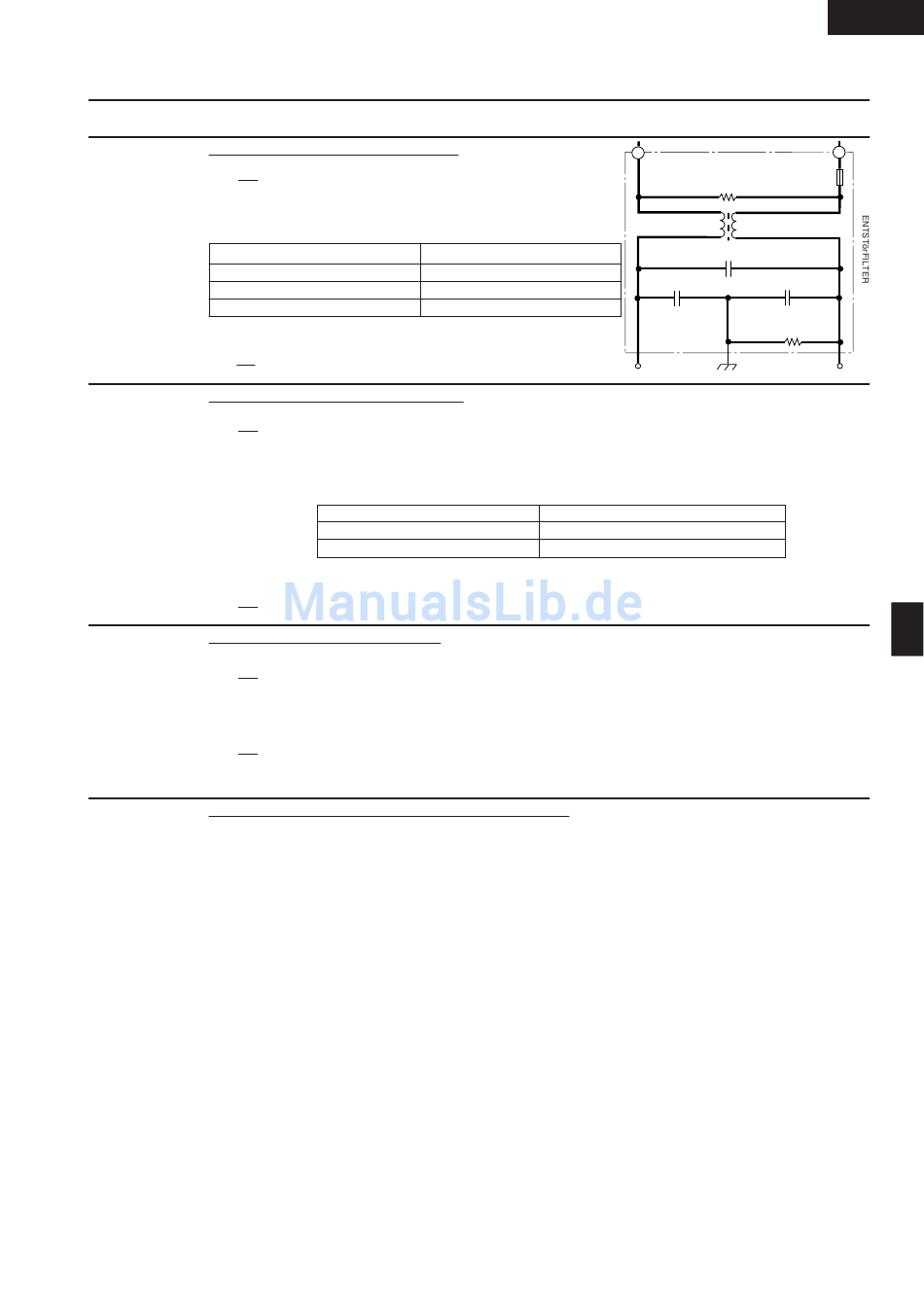

Sharp R-15AM Servicehandbuch Seite 13

VERFAHREN-
BUCHSTABE
H PRÜFUNG DES ENTSTÖRFILTERS
DIE 3D PUNKTE PRÜFEN.
Die Kabel von den Anschlüssen des Entstörfilters abziehen.
Mit einem Ohmmeter den Widerstand zwischen den Anschlüssen
gemäß folgender Tabelle messen.
MESSPUNKTE
Zwischen N und L
Zwischen N und WEISS
Zwischen L und ROT
Bei unzulässigen Messwerten ist der Entstörfilter auszuwechseln.
DIE 4R-PUNKTE PRÜFEN.
I PRÜFUNG DER MOTORWICKLUNG
DIE 3D PUNKTE PRÜFEN.
Die Kabel vom Motor abziehen. Mit einem Ohmmeter den Widerstand zwischen den beiden Anschlüs-
sen gemäß folgender Tabelle überprüfen.
Bei unzulässigen Messwerten den Motor austauschen.
DIE 4R-PUNKTE PRÜFEN.
J PRÜFUNG DER HS-SICHERUNG
DIE 3D PUNKTE PRÜFEN.
Wenn die HS-Sicherung durchbrennt, kann dies durch einen Kurzschluss im HS-Gleichrichter oder Mag-
netron verursacht werden. Prüfen Sie sie und tauschen Sie die defekten Teile und die HS-Sicherung aus.
DIE 4R-PUNKTE PRÜFEN.
VORSICHT: Achten Sie beim Austausch der HS-Sicherung auf die korrekten Werte.
K PRÜFUNG DES SENSORTASTEN-BEDIENFELDES
Das Sensortasten-Bedienfeld besteht aus Schaltkreisen, einschließlich Halbleitern wie z.B. LSI, ICs,
usw. Deshalb kann eine Wartung nicht wie bei herkömmlichen Mikrowellengeräten nur mit einem
Voltmeter und Ohmmeter durchgeführt werden.
In diesem Handbuch ist das Sensortasten-Bedienfeld in einer Einheit unterteilt und die Fehlersuche
durch die Austauscheinheit wird wie in den angegebenen Symptomen beschrieben.
Bedienfeld.
Die folgenden Symptome zeigen ein defektes Bedienfeld an.
1. Tastenfeld.
Die folgenden Symptome zeigen ein defektes Tastenfeld an. Tauschen Sie das Tastenfeld aus.
a) Beim Berühren der Tastenfelder erzeugt ein bestimmtes Feld kein Signal.
b) Beim Berühren der Tastenfelder erzeugt ein Feld manchmal kein Signal.
2. In Verbindung mit den Tastenfeldern.
a) Beim Berühren der Tastenfelder erzeugt eine bestimmte Tastengruppe kein Signal.
b) Beim Berühren der Tastenfelder erzeugt kein Feld ein Signal.
3. Probleme mit dem Display.
a) Bei einer bestimmten Stelle leuchten alle oder einige Segmente nicht auf.
b) Bei einer bestimmten Stelle ist die Helligkeit sehr gering.
c) Nur eine Anzeige leuchtet nicht.
d) Die entsprechenden Segmente aller Stellen leuchten nicht auf; oder sie leuchten ständig.
e) Die falsche Ziffer erscheint.
f) Eine bestimmte Gruppe von Anzeigen leuchtet nicht.
g) Die Ziffern aller Stellen flackern.
h) Beim Berühren der Tastenfelder reagiert die Steuereinheit nicht.
PRÜFVERFAHREN
BAUTEIL-PRÜFUNG
OHMMETER-ANZEIGE
Ca. 680 kΩ
Kurzschluss
Kurzschluss
Tabelle: Widerstand des Motors
Motoren
Gebläsemotor
Antennenmotor
11
N
ENTLADE-WIDERSTAND 680 KΩ1/2W
DISCHARGE RESISTOR 680 kΩ
NOISE SUPPRESSION COIL
GERäuSCHUNTERDRücKUNGSSPULE
LEITUNGS-KREUZKONDENSATOR 0,022 µF/AC 250 V
LINE CROSS CAPACITOR 0.068µF/ AC 250V
LINE BYPASS LINE BYPASS
LEITUNGS-BYPASS- LEITUNGS-BYPASS-
CAPACITOR CAPACITOR
KONDENSATOR KONDENSATOR
0.0033µF/ AC 250V 0.0033µF/ AC 250V
0,0033 µF/AC 250 V 0,0033 µF/AC 250 V
DISCHARGE
ENTLADEWIDER-
RESISTOR 10MΩ
STAND 10 MΩ 1/2W
WEISS
Widerstand
Ca. 219 Ω
Ca. 11 kΩ
R-21AT
L
F1: SICHE- F1: FUSE
M10A
RUNG F10A
ROT
