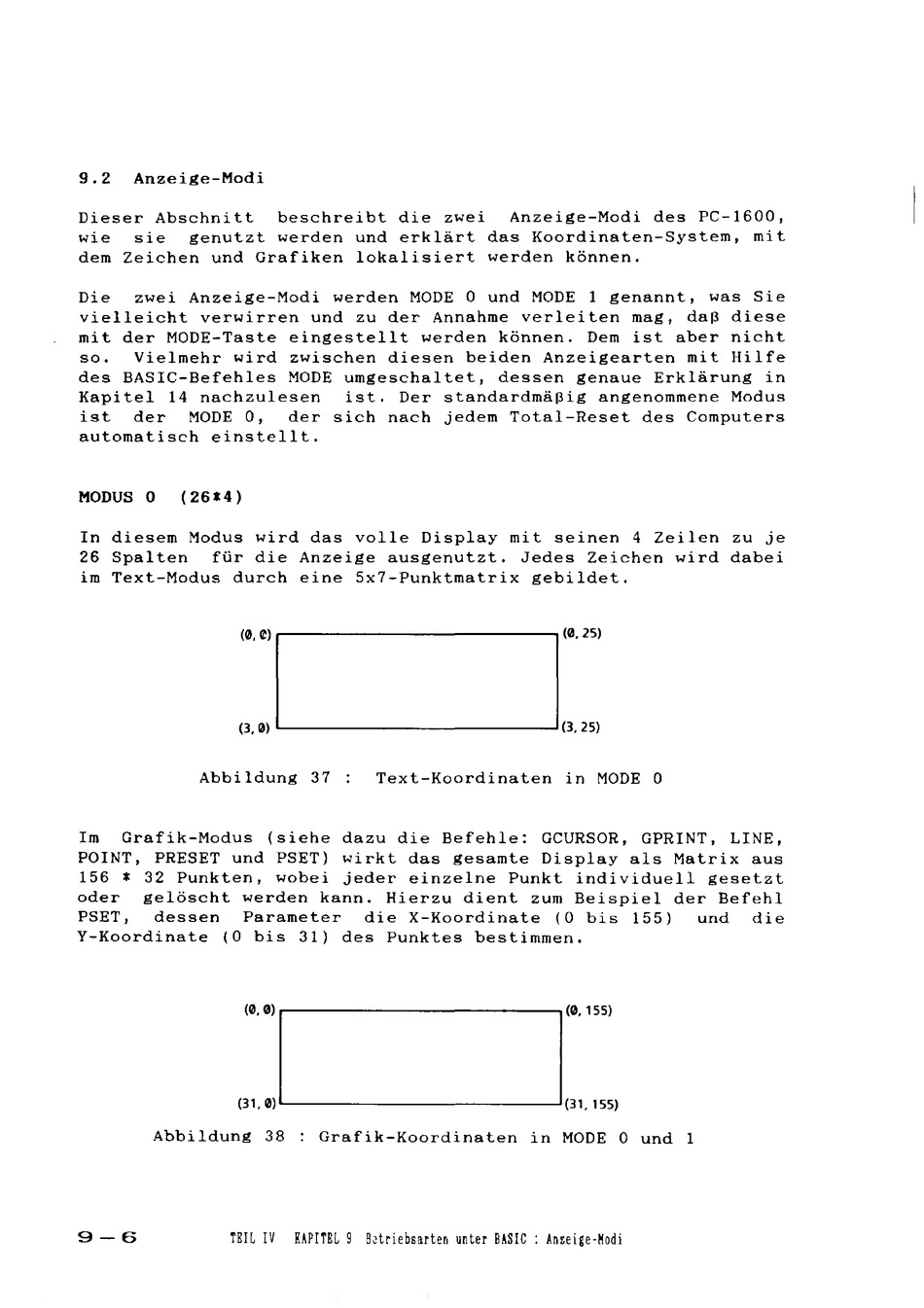

9.2 Anzeige-Modi
Dieser Abschnitt beschreibt die zwei Anzeige-Modi des PC-1600,
wie sie genutzt werden und erklärt das Koordinaten-System, mit
dem Zeichen und Grafiken lokalisiert werden können.
Die zwei Anzeige-Modi werden MODE 0 und MODE 1 genannt, was Sie
vielleicht verwirren und zu der Annahme verleiten mag, daß diese
mit der MODE-Taste eingestellt werden können. Dem ist aber nicht
so. Vielmehr wird zwischen diesen beiden Anzeigearten mit Hilfe
des BASIC-Befehles MODE umgeschaltet, dessen genaue Erklärung in
Kapitel 14 nachzulesen ist. Der standardmäßig angenommene Modus
ist der MODE 0, der sich nach jedem Total-Reset des Computers
automatisch einstellt.
MODUS 0 (26*4)
In diesem Modus wird das volle Display mit seinen 4 Zeilen zu je
26 Spalten für die Anzeige ausgenutzt. Jedes Zeichen wird dabei
im Text-Modus durch eine 5x7-Punktmatrix gebildet.
(0. e)
I I
(0. 25)
(3.0) ' - - - - - - - - - - - - - - . (3. 25)
Abbildung 37
Text-Koordinaten in MODE 0
Im Grafik-Modus (siehe dazu die Befehle: GCURSOR, GPRINT, LINE,
POINT, PRESET und PSET) wirkt das gesamte Display als Matrix aus
156
*
32 Punkten, wobei jeder einzelne Punkt individuell gesetzt
oder gelöscht werden kann. Hierzu dient zum Beispiel der Befehl
PSET, dessen Parameter die X-Koordinate (0 bis 155) und die
Y-Koordinate (0 bis 31) des Punktes bestimmen.
(0. 0)
I I
(0. 155)
(31. 0)
L . . . . .
- - - - - - - - - - - - - ( 3 1 . 1 5 5 )
Abbildung 38
Grafik-Koordinaten in MODE 0 und 1
9 - 6
TEIL IV KAPITEL 9 B2triebsarten unter BASIC
An~eige-Modi
