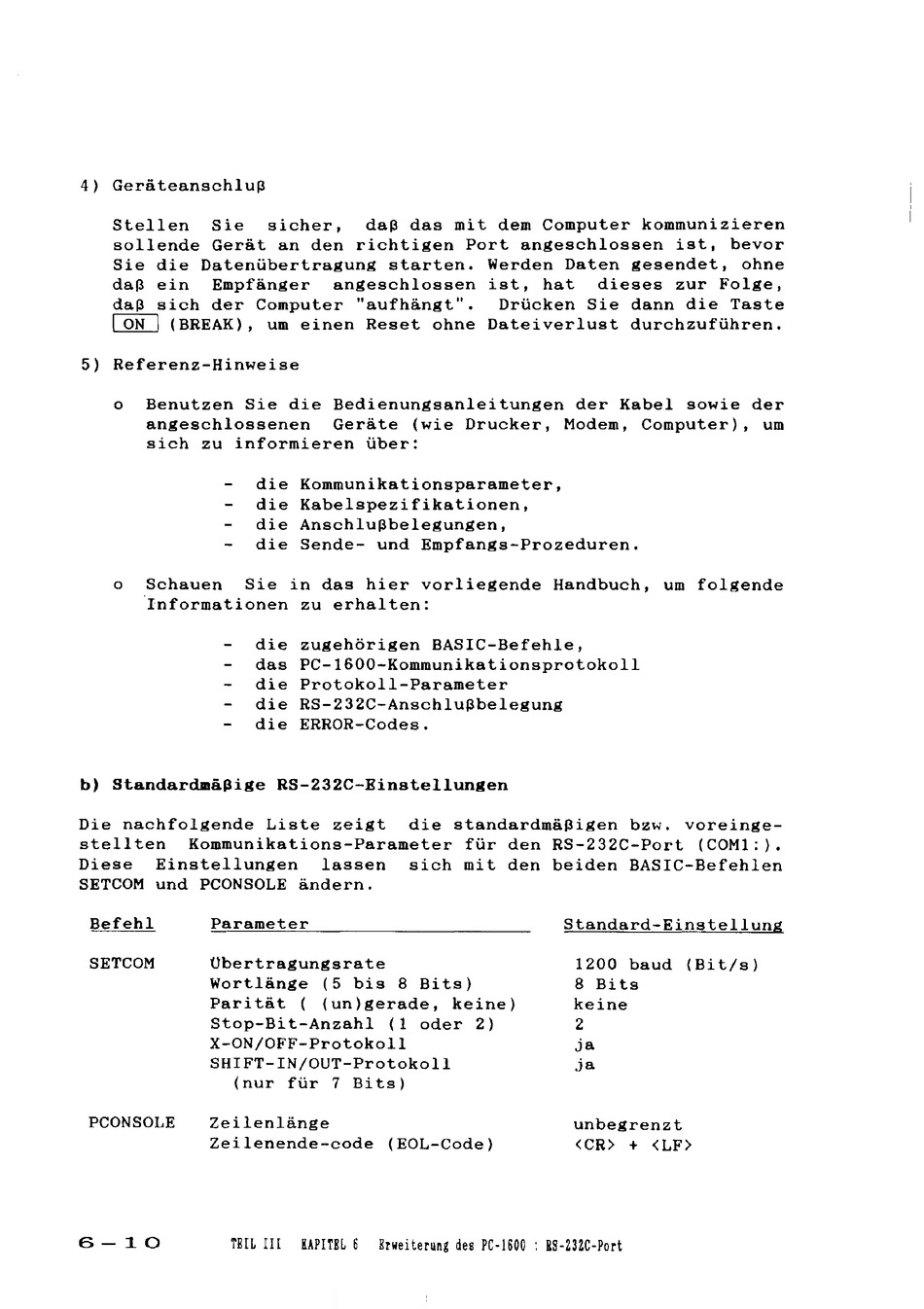

Sharp PC-1600 Bedienungsanleitung Seite 61

4) Geräteanschluß
Stellen Sie sicher, daß das mit dem Computer kommunizieren
sollende Gerät an den richtigen Port angeschlossen ist, bevor
Sie die Datenübertragung starten. Werden Daten gesendet, ohne
daß ein Empfänger angeschlossen ist, hat dieses zur Folge,
daß sich der Computer "aufhängt". Drücken Sie dann die Taste
~
(BREAK), um einen Reset ohne Dateiverlust durchzuführen.
5) Referenz-Hinweise
o Benutzen Sie die Bedienungsanleitungen der Kabel sowie der
angeschlossenen Geräte (wie Drucker, Modem, Computer), um
sich zu informieren über:
die Kommunikationsparameter,
die Kabelspezifikationen,
die Anschlußbelegungen,
die Sende- und Empfangs-Prozeduren.
o Schauen Sie in das hier vorliegende Handbuch, um folgende
Informationen zu erhalten:
die zugehörigen BASIC-Befehle,
das PC-1600-Kommunikationsprotokoll
die Protokoll-Parameter
die RS-232C-Anschlußbelegung
die ERROR-Codes.
b) Standardmäpige RS-232C-Binstellungen
Die nachfolgende Liste zeigt die standardmäßigen bzw. voreinge-
stellten Kommunikations-Parameter für den RS-232C-Port (COMI:).
Diese Einstellungen lassen sich mit den beiden BASIC-Befehlen
SETCOM und PCONSOLE ändern.
Befehl
SETCOM
PCONSOLE
Parameter
übertragungsrate
Wortlänge (5 bis 8 Bits)
Parität ( (un)gerade, keine)
Stop-Bit-Anzahl (1 oder 2)
X-ON/OFF-Protokoll
SHIFT-IN/OUT-Protokoll
(nur für 7 Bits)
Zeilenlänge
Zeilenende-code (EOL-Code)
Standard-Einstellung
1200 baud (Bit/s)
8 Bits
keine
2
ja
ja
unbegrenzt
<CR> + <LF>
6 - 1 0
TEIL III KAPITEL 6 Erweiterung des PC-1600 aHm-Port
