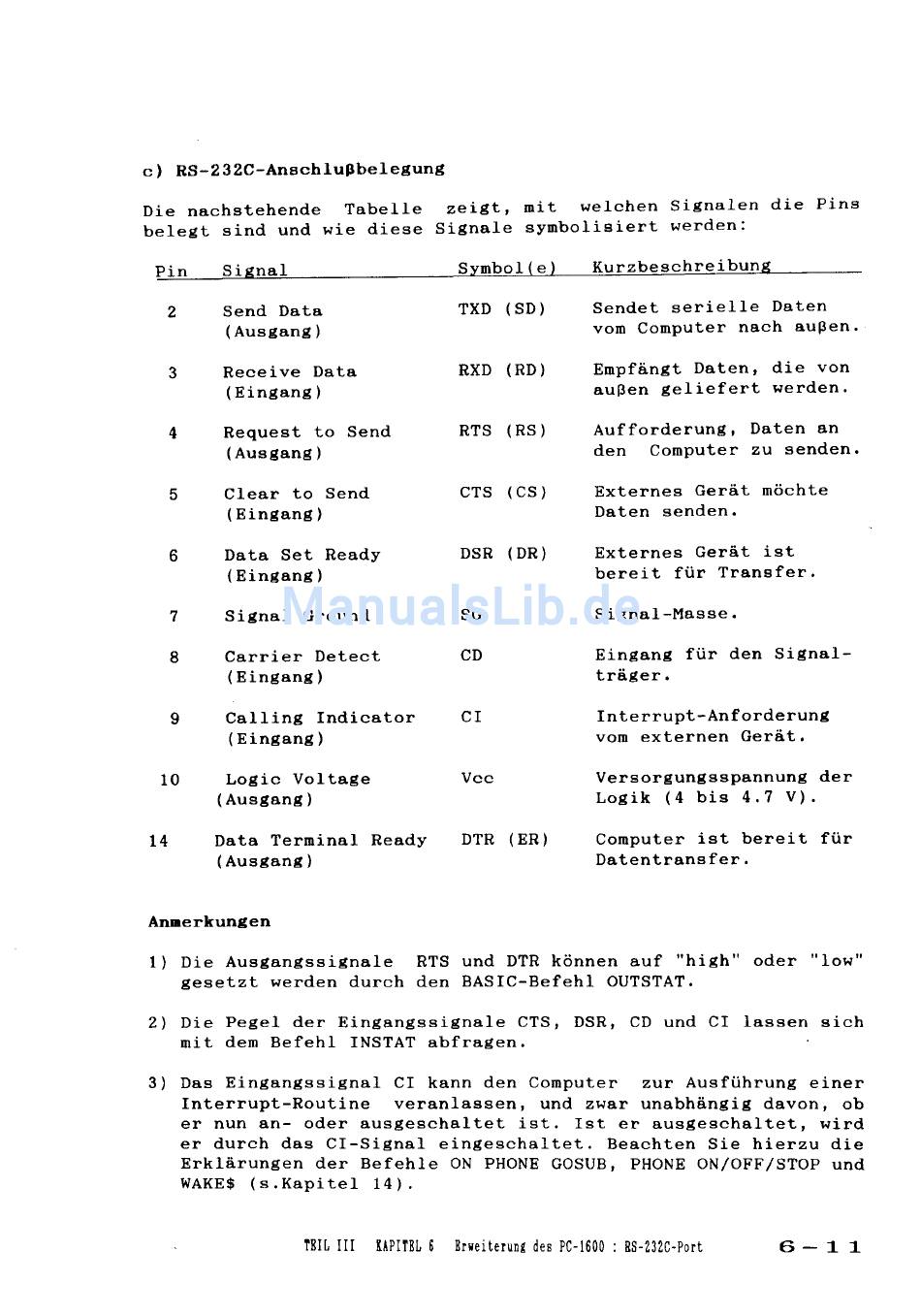

c) RS-232C-Anschlußbelegung
Die nachstehende Tabelle zeigt, mit welchen Signalen die Pins
belegt sind und wie diese Signale symbolisiert werden:
Pin Signal
2 Send Data
(Ausgang)
3 Receive Data
(Eingang)
4
Request to Send
(Ausgang)
5
Clear to Send
(Eingang)
6 Data Set Ready
(Eingang)
7
Signal Ground
8
Carrier Detect
(Eingang)
9 Calling Indicator
(Eingang)
10 Logic Voltage
(Ausgang)
14 Data Terminal Ready
(Ausgang)
Anmerkungen
Symbol( e)
TXD (SD)
RXD (RD)
RTS (RS)
CTS (CS)
DSR (DR)
SG
CD
CI
Vcc
DTR (ER)
Kurzbeschreibung
Sendet serielle Daten
vom Computer nach außen.
Empfängt Daten, die von
außen geliefert werden.
Aufforderung, Daten an
den Computer zu senden.
Externes Gerät möchte
Daten senden.
Externes Gerät ist
bereit für Transfer.
Signal-Masse.
Eingang für den Signal-
träger.
Interrupt-Anforderung
vom externen Gerät.
Versorgungs spannung der
Logik (4 bis 4.7 V).
Computer ist bereit für
Datentransfer.
1) Die Ausgangssignale RTS und DTR können auf "high" oder "low"
gesetzt werden durch den BASIC-Befehl OUTSTAT.
2) Die Pegel der Eingangssignale CTS, DSR, CD und CI lassen sich
mit dem BefehlINSTAT abfragen.
3) Das Eingangssignal CI kann den Computer zur Ausführung einer
Interrupt-Routine veranlassen, und zwar unabhängig davon, ob
er nun an- oder ausgeschaltet ist. Ist er ausgeschaltet, wird
er durch das CI-Signal eingeschaltet. Beachten Sie hierzu die
Erklärungen der Befehle ON PHONE GOSUB, PHONE ON/OFF/STOP und
WAKE$ (s.Kapitel 14).
TEIL III KAPITEL 6 Erweiterung des PC-1600 RS-232C-Port 6 - 1 1
