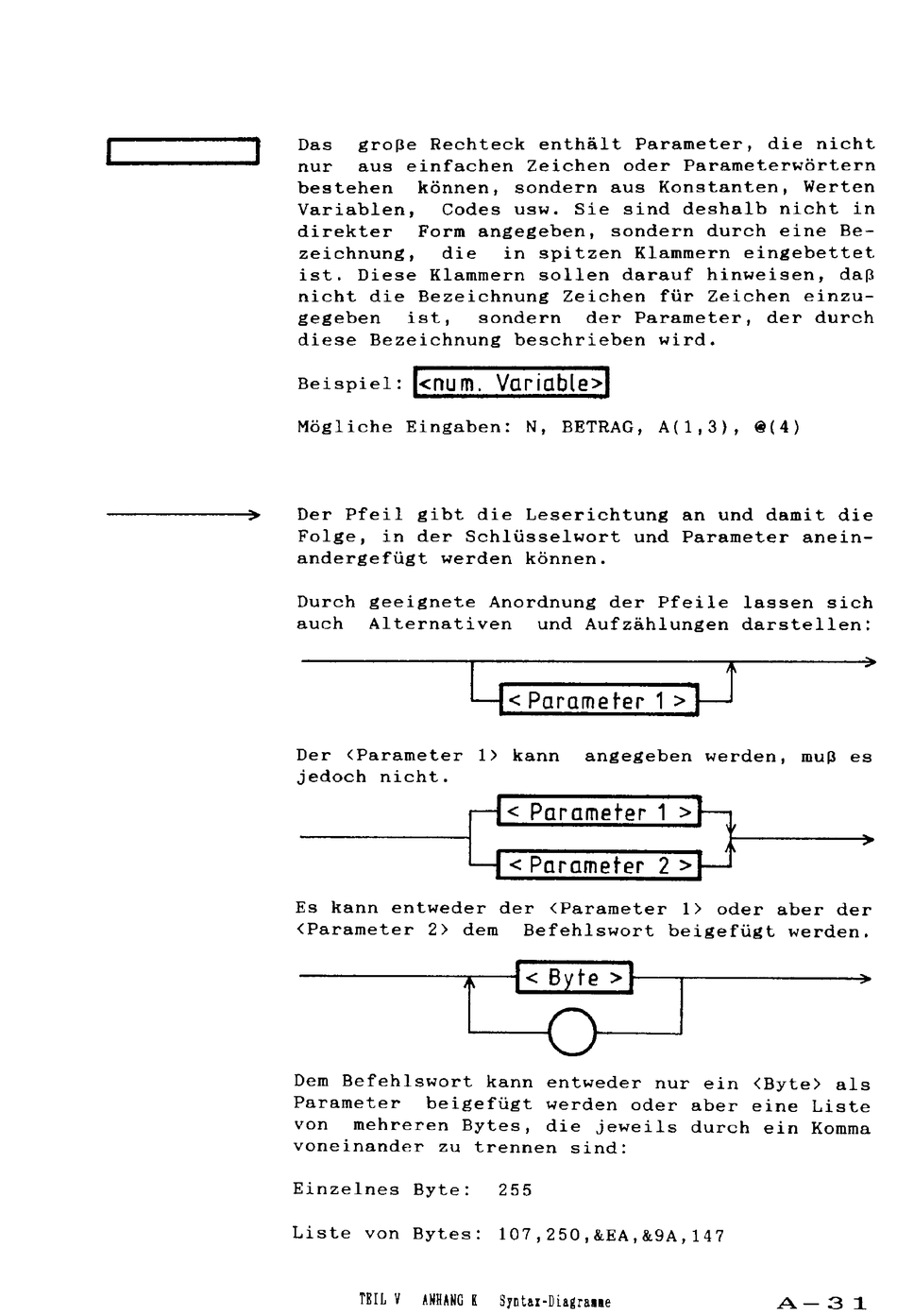

Sharp PC-1600 Bedienungsanleitung Seite 170

Das große Rechteck enthält Parameter, die nicht
nur aus einfachen Zeichen oder Parameterwörtern
bestehen können, sondern aus Konstanten, Werten
Variablen, Codes usw. Sie sind deshalb nicht in
direkter Form angegeben, sondern durch eine Be-
zeichnung, die in spitzen Klammern eingebettet
ist. Diese Klammern sollen darauf hinweisen, daß
nicht die Bezeichnung Zeichen für Zeichen einzu-
gegeben ist, sondern der Parameter, der durch
diese Bezeichnung beschrieben wird.
Beispiel:
I<num.
Variable>1
Mögliche Eingaben: N, BETRAG, A(1,3), @(4)
--------------~~~
Der Pfeil gibt die Leserichtung an und damit die
Folge, in der Schlüsselwort und Parameter anein-
andergefügt werden können.
Durch geeignete Anordnung der Pfeile lassen sich
auch Alternativen und Aufzählungen darstellen:
Y<
Parameter 1
>
0
Der (Parameter 1> kann angegeben werden, muß es
jedoch nicht.
- - - - - - - I
r4
<
Par ame te r 1
>
It
~~
~
<
Parameter 2
>t-f
Es kann entweder der (Parameter 1> oder aber der
(Parameter 2> dem Befehlswort beigefügt werden.
>
Dem Befehlswort kann entweder nur ein (Byte> als
Parameter beigefügt werden oder aber eine Liste
von mehreren Bytes, die jeweils durch ein Komma
voneinander zu trennen sind:
Einzelnes Byte: 255
Liste von Bytes: 107,250,&EA,&9A,147
TEIL V ANHANG K SyntaI-Diagralie
A - 3 1
