KAPITEL 4

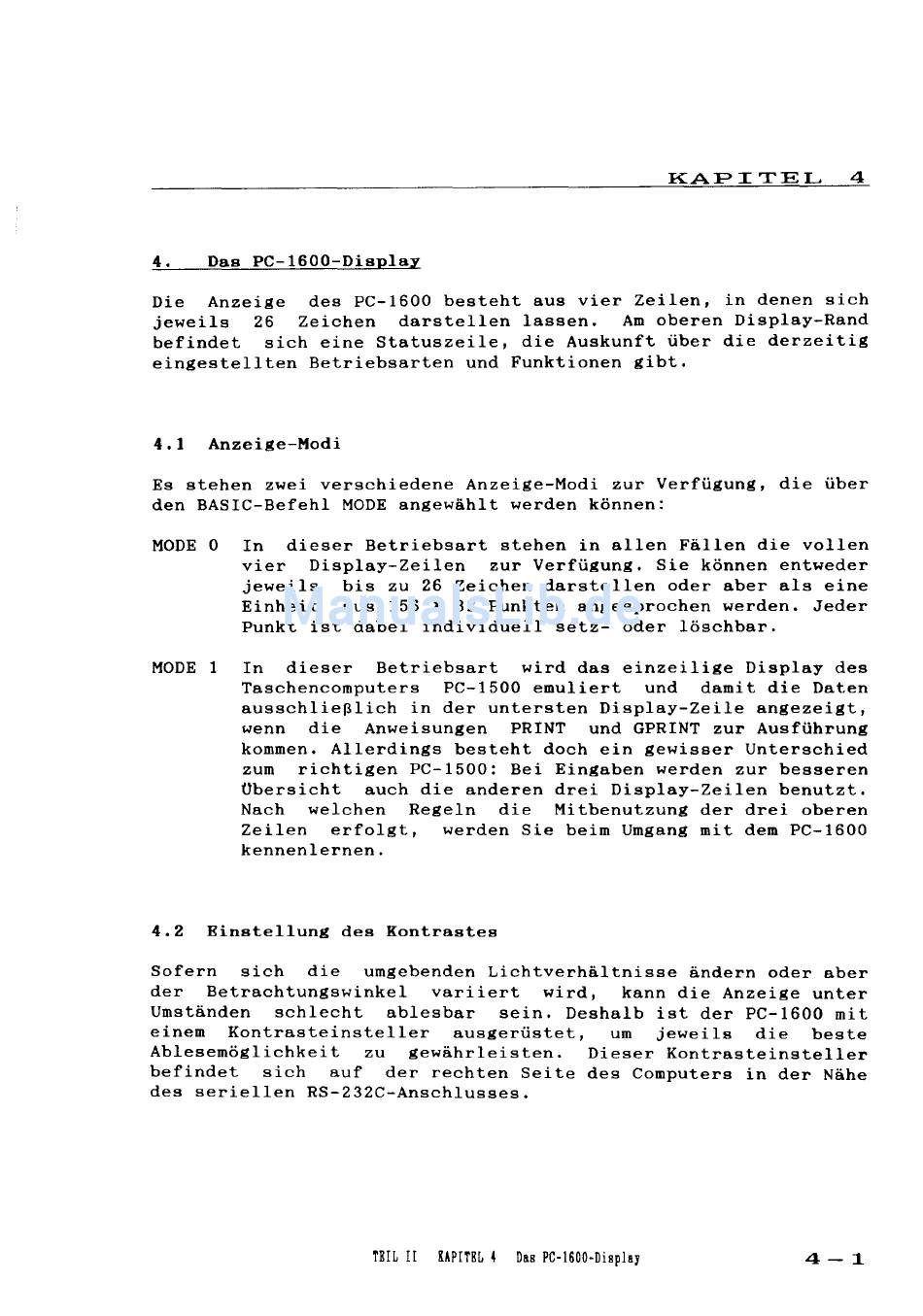

4. Das PC-1600-Display
Die Anzeige des PC-1600 besteht aus vier Zeilen, in denen sich
jeweils 26 Zeichen darstellen lassen. Am oberen Display-Rand
befindet sich eine Statuszeile, die Auskunft über die derzeitig
eingestellten Betriebsarten und Funktionen gibt.
4.1 Anzeige-Modi
Es stehen zwei verschiedene Anzeige-Modi zur Verfügung, die über
den BASIC-Befehl MODE angewählt werden können:
MODE 0 In dieser Betriebsart stehen in allen Fällen die vollen
vier Display-Zeilen zur Verfügung. Sie können entweder
jeweils bis zu 26 Zeichen darstellen oder aber als eine
Einheit aus 156
*
32 Punkten angesprochen werden. Jeder
Punkt ist dabei individuell setz- oder löschbar.
MODE 1 In dieser Betriebsart wird das einzeilige Display des
Taschencomputers PC-1500 emuliert und damit die Daten
ausschließlich in der untersten Display-Zeile angezeigt,
wenn die Anweisungen PRINT und GPRINT zur Ausführung
kommen. Allerdings besteht doch ein gewisser Unterschied
zum richtigen PC-1500: Bei Eingaben werden zur besseren
übersicht auch die anderen drei Display-Zeilen benutzt.
Nach welchen Regeln die Mitbenutzung der drei oberen
Zeilen erfolgt, werden Sie beim Umgang mit dem PC-1600
kennenlernen.
4.2 Einstellung des Kontrastes
Sofern sich die umgebenden Lichtverhältnisse ändern oder aber
der Betrachtungswinkel variiert wird, kann die Anzeige unter
Umständen schlecht ablesbar sein. Deshalb ist der PC-1600 mit
einem Kontrasteinsteller ausgerüstet, um jeweils die beste
Ablesemöglichkeit zu gewährleisten. Dieser Kontrasteinsteller
befindet sich auf der rechten Seite des Computers in der Nähe
des seriellen RS-232C-Anschlusses.
TEIL II KAPITEL 4 Das Pe-1600-Display
4 - 1
