Installation
Einbau
WICHTIG
• Dieses Gerät muss von einem Fachmann eingebaut werden.
• Auf ausreichende Belüftung während des Betriebes ist zu achten.
Lüftungsöffnungen nicht verschließen.
• Die Luftzirkulation unterhalb des Gerätes muss vorhanden sein.
• Wenn der Geräteboden nach der Installation im Unterbaumöbel
zugänglich ist, muss eine Trennwand eingebaut werden, unter Einhaltung
der vorgeschriebenen Abstände.
• Erfolgt die Installation hingegen über einem Backofen, ist eine Trennwand
nicht erforderlich.
• Die Küchenmöbel einschließlich Trägermaterial, Oberflächen-
beschichtung, Kleber und Dichtungen müssen eine ausreichende
Hitzebeständigkeit aufweisen, gemäß DIN 68930:2009-11.
• Dunstabzugshauben anhand Herstellerangaben einbauen.

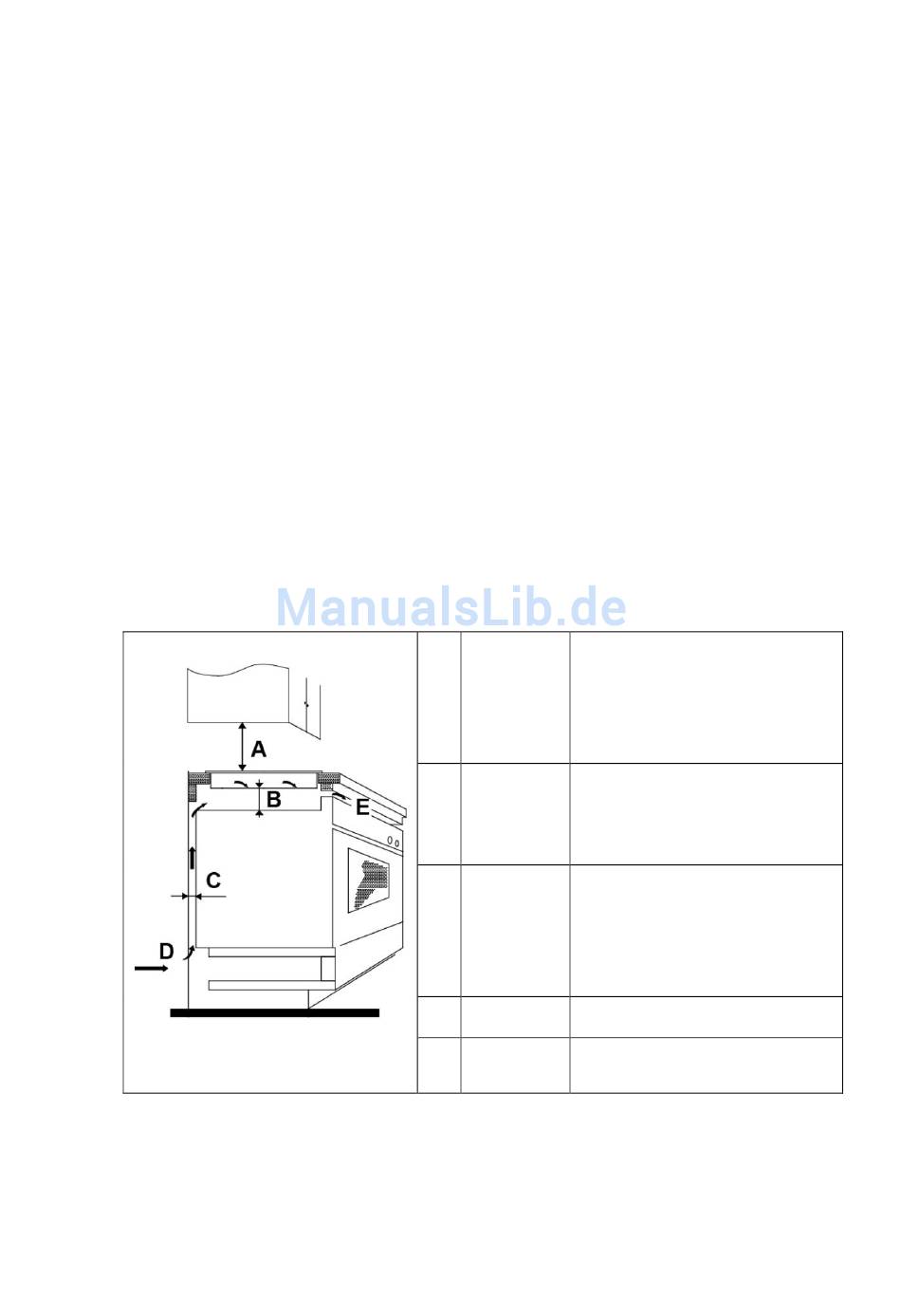

Abmessungen Einbau, in mm
Abmessungen Gerät und Ausschnittmaß, in mm
Seite 14 von 41
700 –
A
760 mm
B
50 mm
minimu
m
C
20 mm
minimu
m
D
E
5 mm
Version E1.2 DE 04/2017
Abstand zwischen
Oberkante Kochfeld und
Unterkante Haube /
Hängeschrank
Luftzirkulation
unterhalb Kochfeld
Luftzirkulation hinten /
zwischen Wand und
Backofen /
Unterbaumöbel
Lufteinlass
Luftauslass
