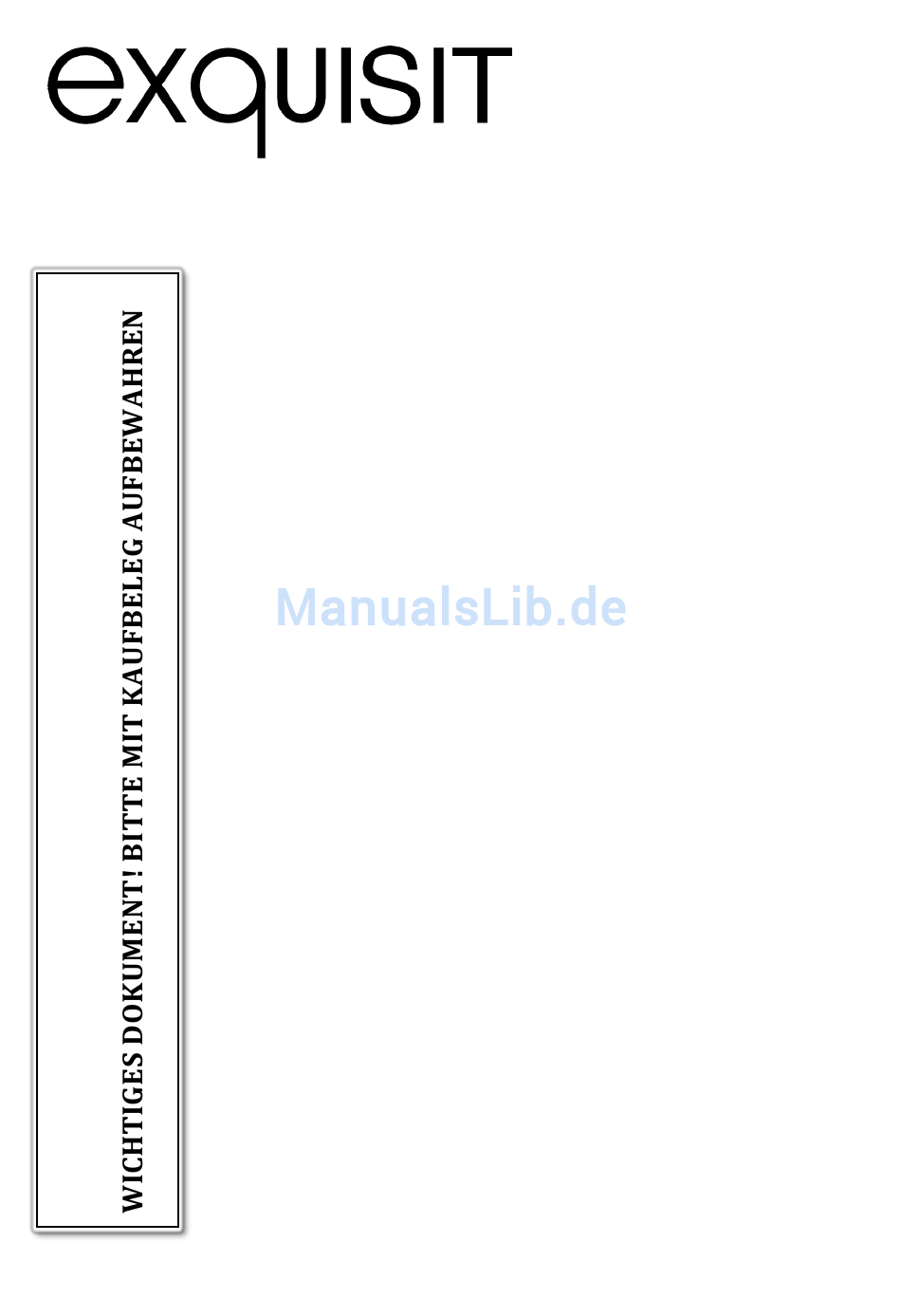

Autark glaskeramikkochfeld

Werbung

Bedienungsanleitung
und
Installationsanweisung
Autark Glaskeramikkochfeld
EKC 601-2
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes.
Sie haben gut gewählt.
Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt
gebaut und ist ein Qualitätserzeugnis, das höchste technische
Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie
andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer
Besitzer in ganz Europa arbeiten.
EKC601-2
Version E1.0 DE 04/2016
Seite 1 von 35

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für exquisit EKC 601-2

  • Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer...
  • Seite 2 Bedienungsanleitung für Sie nicht ausführlich beschrieben sind, kontaktieren Sie den Kundendienst Deutschland Tel. +49 (0) 2944 9716-791 oder besuchen unsere Website www.ggv-exquisit.de. Dieses Gerät entspricht den geltenden EG-Sicherheitsbestimmungen in Bezug auf elektrische Apparate. Es wurde nach dem Stand der Technik gefertigt und zusammen-gebaut.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Entsorgung von Geräten ................. 4 Sicherheit ....................5 Sicherheitshinweise ..................... 5 Erklärung der Sicherheitshinweise ............... 5 Allgemeine Sicherheitshinweise................6 Besondere Sicherheitshinweise ................7 Sicherheit und Wartung: Autarkes Glaskeramikkochfeld ........8 Bestimmungsgemäße Verwendung ............. 10 Gerät auspacken ..................11 Installation ....................12 Aufstellen ......................
  • Seite 4: Entsorgung Von Geräten

    1. Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden. Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist.
  • Seite 5: Sicherheit

    2. Sicherheit Sicherheitshinweise Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen. Erklärung der Sicherheitshinweise GEFAHR bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! WARNUNG bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod...
  • Seite 6: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise  Schalten Sie das Gerät nach Gebrauch immer aus.  Schalten Sie im Notfall sofort die Sicherung aus. GEFAHR Stromschlaggefahr / Lebensgefahr  Berühren Sie niemals ein elektrisches Gerät, wenn Ihre Hände oder Füße nass sind oder wenn Sie barfuß sind. ...
  • Seite 7: Besondere Sicherheitshinweise

    Besondere Sicherheitshinweise Sicherheit von schutzbedürftigen Personen: Kinder und Personen mit reduzierten Fähigkeiten GEFAHR  Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
  • Seite 8: Sicherheit Und Wartung: Autarkes Glaskeramikkochfeld

    Sicherheit und Wartung: Autarkes Glaskeramikkochfeld GEFAHR Brandgefahr  Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.
  • Seite 9 GEFAHR Stromschlaggefahr/Verletzungsgefahr  Ist die Kochfläche gerissen, sofort das Gerät ausschalten zur Vermeidung eines möglichen elektrischen Schlags.  Lässt sich das Kochfeld durch einen Defekt nicht mehr ausschalten, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.  Nur Kochmuldenschutzgitter/-abdeckungen des Kochmulden- herstellers oder vom Hersteller in der Gebrauchsanleitung des Gerätes freigegebenen Kochmuldenschutzgitter/-abdeckungen verwenden.
  • Seite 10: Bestimmungsgemäße Verwendung

     Das Gerät so installieren, dass für eine optimale Umluft Verteilung gesorgt werden kann; dies auch während einer längeren Kochzeit.  Die Wand und alle wärmebestrahlten Bereiche oberhalb der Einbauplatte müssen hitzebeständig sein.  Wenn der Geräteboden nach der Installation im Unterbaumöbel zugänglich ist, muss eine Trennwand eingebaut werden, unter Einhaltung der vorgeschriebenen Abstände.
  • Seite 11: Gerät Auspacken

    4. Gerät auspacken Erstickungsgefahr Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fern halten! Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät darf auf keinen Fall in Betrieb genommen werden. Wenden Sie sich im Schadensfall an den Lieferanten. Verpackungsmaterial Achten Sie auf eine umweltgerechte Entsorgung.
  • Seite 12: Installation

    5. Installation Aufstellen Das Gerät in einem gut belüfteten und trockenen Raum installieren. Die Luftzirkulation beeinflusst den Energieverbrauch und die Leistung des Gerätes. Halten Sie für die Belüftung des Gerätes die minimalen Lüftungsquerschnitte ein, siehe Angaben im Abschnitt ‚Einbau‘. WARNUNG Bei Nichteinhaltung der Mindestabstände besteht Gefahr für Mensch und Gerät.
  • Seite 13: Elektroanschluss

    Abmessungen Gerät und Ausschnittmaß, in mm Höhe Einbau x Breite x Tiefe: 68 x 580 x 510 mm Ausschnittmaß: 564 x 494 mm Elektroanschluss WICHTIG  Der Elektroanschluss an sämtlichen Herden und Einbaugeräten darf nur durch einen konzessionierten Elektroinstallateur unter Berücksichtigung der Vorschriften des örtlich zuständigen Energieversorgungsunternehmens vorgenommen werden.
  • Seite 14 Netzanschlussdose (schematische Abbildung) Die Netzanschlussdose befindet sich beim Einbau Kochfeld an der Geräteunterseite. Netzanschlussdose öffnen und schließen: -Zum Entriegeln Schraubendreher ansetzen (1), geringfügig nach unten bewegen (2). -Zum Schließen den Deckel zuklappen und mit leichtem Druck einrasten. Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichneter Anschlussleiste angeschlossen werden muss.
  • Seite 15: Anschluss-Schema

    Anschluss-Schema ACHTUNG Spannung der Heizelemente 230 V. Art der Im Falle jedes der Anschlüsse muss der Anschluss- Schutzleiter vom Netz mit der Klemme leitung verbunden werden. 2/N~ Empfohlener Anschluss H05VV- Bei 400/230V Netz Zweiphasenanschluss mit Neutralleiter: F4G2,5 -Brücke verbindet die Klemmen 4-5. oder Neutralleiter auf 4-5.
  • Seite 16: Einbau

    Einbau WICHTIG  Einbau des Gerätes durch konzessionierten Fachhandel.  Auf ausreichende Belüftung während des Betriebes achten. Lüftungsöffnungen nicht verschließen.  Die Luftzirkulation unterhalb des Gerätes muss vorhanden sein. Mindestabstand für Belüftung in mm Zu Unterbaumöbel Rückwand Unterhalb Gerät  Wenn der Geräteboden nach der Installation im Unterbaumöbel zugänglich ist, muss eine Trennwand eingebaut werden.
  • Seite 17: Einbauschritte Kochfeld

    Einbauschritte Kochfeld Nachstehend die Einbauschritte für ein Kochfeld mit Halteklammern:  Die Arbeitsplatte des Einbau-Möbels muss mindestens 28 mm dick sein. Die Arbeitsplatte muss waagerecht liegen und an der Wandseite gegen überlaufende Flüssigkeiten abgedichtet sein.  Die Schnittflächen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegeln.
  • Seite 18: Erst Inbetriebnahme

    HINWEIS  Die Lüftungsöffnungen rund um das Gerät beim Einbau nicht durch die umgebende Arbeitsplatte verschließen.  Ist bei diesem Gerät die Dichtung bereits an der Unterseite angebracht, die Dichtung nicht entfernen, da es Flüssigkeit und verschüttetes Essen vor dem Eindringen in die Geräteunterseite abhält.
  • Seite 19: Gerätebeschreibung

    7. Gerätebeschreibung Bezeichnung Autarkes Einbau Glaskeramikkochfeld EKC601-2 (Abbildungen ähnlich) Bedienfeld „Touch Control“ vorne mittig Berührungstasten mit Restwärmeanzeigen Kochfeld Durchmesser (mm) Leistung (kW) vorne links Ø 180 mm 1800 vorne rechts Ø 145 mm 1200 hinten links Ø 145 mm 1200 hinten rechts Ø...
  • Seite 20: Bedienen Des Kochfeldes

    8. Bedienen des Kochfeldes GEFAHR Verletzungsgefahr  Ist das Kochfeld gerissen, sofort das Gerät ausschalten zur Vermeidung eines möglichen elektrischen Schlags.  Lässt sich das Kochfeld durch einen Defekt nicht mehr ausschalten, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen. ...
  • Seite 21: Verwendetes Kochgeschirr

    Verwendetes Kochgeschirr VORSICHT  Nur Kochgeschirr benutzen, das nach Angaben des Herstellers zur Verwendung auf Glaskeramik-Kochfelder bei hohen Temperaturen geeignet ist.  Ungeeignetes Kochgeschirr führt zu Schäden an Gerät und Kochgeschirr. Die Kochoberfläche und der Boden des Topfes müssen immer sauber und trocken sein.
  • Seite 22: Energiespartipps Und Hinweise Zum Kochen

    Die Töpfe und Pfannen von der Kochzone wegheben – nicht über das Kochfeld ziehen: die Kochoberfläche könnte sonst zerkratzt werden. - Keine Töpfe benutzen, die aus Plastik bestehen, deren innere Seite mit Aluminium beschichtet ist oder mit beschädigter, zerkratzter Innen Beschichtung. - Keine Behälter mit rauher Unterseite verwenden, damit die Heizfläche des Kochfelds nicht zerkratzt wird.
  • Seite 23: Bedienfeld Touchcontrol

    Bedienfeld Touchcontrol Berührungstaste Kochzone Wahltasten Kochzone (gleichzeitig Kochfeldschema) EIN/AUS Taste EIN/AUS Taste „+“ Kochzone Taste „-“ Tastenverriegelung / Taste Kindersicherung Kindersicherung Timer Taste Timer LED Anzeige Anzeige der eingestellten Heizleistung, 1 Kochzone neben Wahltaste Kochzone Anzeige ‚H‘ für Restwärme 2 Kochzone 3 Timer Anzeige der Restlaufzeit, in Minuten 4 Tastenverriegelung /...
  • Seite 24: Bedienfunktionen Touchcontrol

    Bedienfunktionen Touchcontrol Die Heizelemente der Kochzonen werden durch die Berührungstasten des Bedienfeldes Touchcontrol auf dem Kochfeld reguliert. Sie ermöglichen eine Regulierung vom Warmhalten bis zur maximalen Temperatur. Gesicherter Modus – Tastenverriegelung/Kindersicherung: Das Bedienfeld dieses Gerätes kann manuell gesichert werden, um zu verhindern, dass Kinder oder Personen die Kochfeldoberfläche nutzen, die dazu überwacht werden müssen.
  • Seite 25 Einschalten des Kochfeldes: 1. Das Gerät mit dem Stromnetz verbinden. Das Gerät schaltet EIN. Ein Signalton ertönt. Alle Anzeigen leuchten für eine Sekunde auf und erlöschen wieder. Das Gerät ist im Modus Standby. 2. Die EIN/AUS-Taste wählen. Innerhalb einer Minute nach dem Einschalten des Gerätes die Kochzone wählen und den Kochvorgang starten.
  • Seite 26 Restwärme: Wird eine Kochzone ausgeschaltet und beträgt die Kochzonen- oberfläche über 60°C, erscheint auf der Kochzonen-Anzeige die Leuchtmeldung „H“. Im Beispiel: Kochzone hinten rechts. Diese Leuchtmeldung erlischt erst wieder, -sobald die Temperatur der Kochzone unter 60°C beträgt. -wenn der Netzanschlussstecker gezogen wird. HINWEIS Auch wenn die Restwärme-Anzeige erlischt, kann die Kochzonenoberfläche nach wie vor zu Verbrennungen führen!
  • Seite 27: Timer

    TIMER Mit dieser Funktion kann die Zeit (1 bis 99 Minuten) bis zum automatischen Ausschalten der gewählten Kochzone eingestellt werden. Hinweis: Der Timer ist für jede Kochzone einzeln einstellbar. Einstellen Heizleistung: 1. Die Taste EIN/AUS während 1 Sekunden lang anwählen. Das Gerät schaltet EIN. 2.
  • Seite 28: Wartung Und Pflege

    Tastenverriegelung / Kindersicherung: Um zu verhindern, dass die Kochfeldoberfläche von Kindern oder Personen benutzt wird, die dazu überwacht werden müssen, können alle Funktionen über die Taste Kindersicherung blockiert werden. Zum Einschalten die Taste Kindersicherung ca. 1 Sekunden lang anwählen. Die Tastenverriegelung / Kindersicherung ist in Betrieb, wenn der die LED-Anzeige der Kindersicherung leuchtet.
  • Seite 29 Reinigung und Pflege Allgemein: Das Gerät abkühlen lassen und mit einem weichen Tuch abwischen. Glaskeramikkochfeld Das Glaskeramikkochfeld mit einem feuchten Tuch reinigen und mit einem trockenen Tuch trocken wischen. Bei Verschmutzungen dem heißen Wasser etwas Spülmittel zugeben oder mit einem handelsüblichen Keramikkochfeldreiniger behandeln.
  • Seite 30: Bevor Sie Den Kundendienst Rufen

    Bevor Sie den Kundendienst rufen Störung Maßnahme Bei Erstbetrieb arbeiten nur zwei Die Netzanschlussdose auf lose Kochzonen Schrauben und Kabelverbindungen prüfen und beheben. Die Kochzonen arbeiten nicht Netzstecker ziehen. -Einstellung fehlerhaft oder Nach 15 Sekunden das Kochfeld Verbindungsunterbruch erneut einschalten -Die Sicherheitsabschaltung wurde Das Kochfeld wieder einschalten.
  • Seite 31: Reparaturen

    Reparaturen GEFAHR Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs! Kundendienst Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst.
  • Seite 32: Garantiebedingungen

    Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese EKC601-2 Version E1.0 DE 04/2016...
  • Seite 33: Ce-Konformität

    Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes. Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind.
  • Seite 34: Technische Daten

    Technische Daten Marke Exquisit Modell EKC601-2 Produktegruppe Autarkes Glaskeramik- Einbaukochfeld Schutzklasse Elektrischer Anschluss Spannung / Frequenz [V/Hz] V / Hz 220 - 240 / 400 / 50 Anschlussleistung Kochfeld, gesamt 6000 Kochfeld I (vorne links) Kochfeld II (vorne rechts) Kochfeld III (hinten links)
  • Seite 35: Produktedatenblatt Elektrische Haushaltskochfelder

    Produktedatenblatt elektrische Haushaltskochfelder Delegierte Verordnung (EU) 66/2014 Marke Exquisit Modell EKC 601-2 Art der Kochmulde Einbaugerät Anzahl der Kochzonen Anzahl Heiztechnik Strahlungskochzonen Ø Kochzone I (vorne links) Ø Kochzone II 14.5 (vorne rechts) Ø Kochzone III 14.5 (hinten links) Ø Kochzone IV...
