Bedienungsanleitung
und
Installationsanweisung
Glaskeramikkochfeld
EKC 601 / EKC 601R
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes.
Sie haben gut gewählt.
Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt
gebaut und ist ein Qualitätserzeugnis, das höchste technische
Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie
andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer
Besitzer in ganz Europa arbeiten.
EKC601 / EKC601R
Version E1.0 DE 09/2014
Seite 1 von 32
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit EKC 601
Inhaltszusammenfassung für exquisit EKC 601
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung für Sie nicht ausführlich beschrieben sind, kontaktieren Sie den Kundendienst Deutschland Tel. +49 (0) 2944 9716-791 oder besuchen unsere Website www.ggv-exquisit.de. Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen. - Seite 3 Gerät gründlich reinigen ..................18 Kochzonen einschalten ..................18 Leistungsbegrenzung ..................18 Gerätebeschreibung ................19 Bezeichnung ...................... 19 Bedienen des Einbaukochfeldes ............19 Geeignetes Kochgeschirr ................... 20 Bedienfeld TOUCHCONTROL ................21 ...
-
Seite 4: Entsorgung Von Geräten
1. Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden. Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. -
Seite 5: Allgemeine Sicherheitshinweise
VORSICHT bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann! Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr WICHTIG bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann! Allgemeine Sicherheitshinweise Schalten Sie im Notfall sofort die Sicherung aus. WARNUNG Stromschlaggefahr / Lebensgefahr ... -
Seite 6: Warnung Vor Verbrennungen, Brandgefahr Und Hitzeschäden
Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden. Der Hersteller lehnt jegliche Verantwortung ab, falls diese Anweisungen nicht befolgt werden. WARNUNG vor Verbrennungen, Brandgefahr und Hitzeschäden Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. - Seite 7 WARNUNG Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
-
Seite 8: Sicherheit Und Wartung
Sicherheit und Wartung Kochfeld WARNUNG Verletzungsgefahr Ist die Kochfläche gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden. Sollte sich das Kochfeld durch einen Defekt nicht mehr ausschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen. - Seite 9 Keine Alufolie bzw. Kunststoff auf die Kochfelder legen. Vom heißen Kochfeld alles fernhalten, was schmelzen kann, z.B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen. Wenn weitere elektrische Geräte genutzt werden, darauf achten dass die Kabel vom heißen Kochfeld ferngehalten werden. ...
-
Seite 10: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kochen und Garen von Lebensmitteln. Jede darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß. Wird das Gerät gewerblich, zweckentfremdet oder anders als in der Bedienungsanleitung beschrieben bedient, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann. -
Seite 11: Installation
5. Installation Aufstellen Das Gerät soll in einem gut belüfteten und trockenen Raum stehen. Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus. WICHTIG Das Gerät soll stabil stehen und nicht wackeln. Das Netzkabel darf niemals eingeklemmt oder abgedeckt werden. ... - Seite 12 Netzanschlussdose öffnen: Zum Entriegeln Schraubendreher ansetzen (1) und geringfügig nach unten bewegen (2). Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) und/oder den Anschluss an 1-Phasen-Wechselstrom (220-240V/50Hz) ausgelegt. Die Nennspannung der Heizelemente beträgt 230 V. Die Anpassung des Gerätes für den Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der Anschlussleiste gemäß...
-
Seite 13: Schaltplan
Schaltplan Anschluss-Schaltplan EKC601 / EKC601R Version E1.0 DE 09/2014 Seite 13 von 32... - Seite 14 Schema möglicher Anschlüsse ACHTUNG Spannung der Heizelemente 230 V. Im Falle jedes der Anschlüsse muss der Art der Anschluss- Schutzleiter vom Netz mit der Klemme leitung PE verbunden werden. 1Bei 400/230V Netz Dreiphasenanschluss 3/N~ mit Betriebsnull. Phasenreihenfolge nach H05VV- F5G1,5 1-2-3.
-
Seite 15: Einbau
Einbau WICHTIG Dieses Gerät sollte von einem Fachmann eingebaut werden. Auf ausreichende Belüftung während des Betriebes ist zu achten. Lüftungsöffnungen nicht verschließen. Die Luftzirkulation unterhalb des Gerätes muss vorhanden sein. Wenn der Geräteboden nach der Installation im Unterbaumöbel zugänglich ist, muss eine Trennwand eingebaut werden, unter Einhaltung der vorgeschriebenen Abstände. -
Seite 16: Einbauschritte Kochfeld
Einbauschritte Kochfeld Nachstehend die Einbauschritte für ein Kochfeld mit Halteklammern: Die Arbeitsplatte des Einbau-Möbels muss mindestens 38 mm dick sein. Sie muss waagerecht liegen und an der Wandseite gegen überlaufende Flüssigkeiten abgedichtet sein. Die Schnittflächen müssen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um Aufquellen durch Feuchtigkeit zu verhindern. -
Seite 17: Deklaration
Sofern dieses Gerät über einem Backofen eingebaut wird Bei abgeschalteter Stromversorgung den Backofen an das Stromnetz anschließen, den Backofen ein Stück weit in den vorher angefertigten Umbauschrank schieben und an das Kochfeld anschließen. Stecker am Ende des Kochfeld-Leitungsbündels gemäß den Farbmarkierungen in die entsprechenden Dosen in der Backofen- Schalterblende einstecken, d.h. -
Seite 18: Vor Der Ersten Inbetriebnahme
6. Vor der ersten Inbetriebnahme Entfernen Sie sämtliche Verpackungsmaterialien. Prüfen Sie, ob sich das Gerät im einwandfreien Zustand befindet. Bei Zweifel das Gerät nicht benutzen und den Kundendienst kontaktieren. Gerät gründlich reinigen siehe Hinweise Reinigung und Pflege. Kochzonen einschalten Vor dem normalen Gebrauch der Kochfelder müssen alle Kochzonen mindestens 15 Minuten lang auf Leistungsstufe 3-4 eingeschaltet werden. -
Seite 19: Gerätebeschreibung

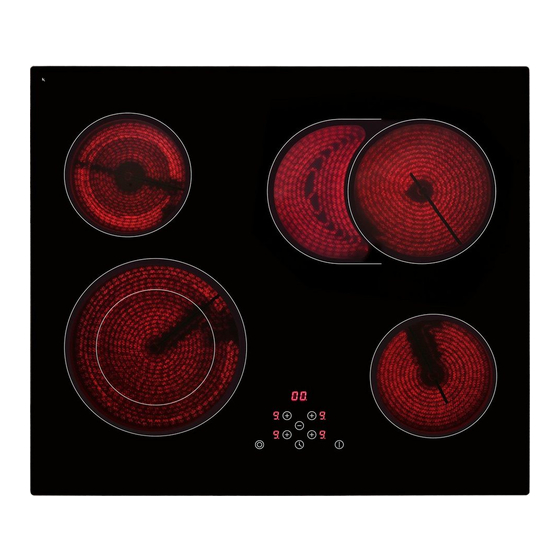

7. Gerätebeschreibung Bezeichnung Glaskeramikkochfeld EKC 601 / EKC 601R (Abbildung ähnlich) Kochfeld Durchmesser Leistung (W) vorne links Ø 210 2200 hinten links Ø 145 1200 hinten rechts Ø 180 1800 vorne rechts Ø 145 1200 vorne mittig Bedienfeld „Touch Control“... -
Seite 20: Geeignetes Kochgeschirr
Heiße Oberfläche! Verbrennungsgefahr Kochstellen und deren Umgebung werden sehr heiß. Berühren Sie niemals heiße Oberflächen. Wenn das Kochen beendet ist, das Gerät ausschalten. Die Heizelemente nicht brennen lassen, wenn die Töpfe oder Pfannen leer oder nicht vorhanden sind. ... -
Seite 21: Bedienfeld Touchcontrol
Bedienfeld TOUCHCONTROL EIN/AUS Taste ON/OFF Schlüsselfunktion / Taste Schlüssel Kindersicherung Anzeige ON/OFF Schlüsseltaste Kochzone Taste "-" Taste "+" Wahltasten Kochzonen E1, E2, E3, E4 E1, E3 Vorbereitung für die Zweikreis- oder Bräterzone ** Wahltaste Zweikreis- oder Bräterzone ** F1, F3 Anzeige: Zweikreis- oder Bräterzone aktiviert ** Anzeige: Kochzone Restwärme... - Seite 22 Hinweis: Achten Sie bei der Bedienung von Berührungstasten auf saubere trockene Hände. Einschalten des Kochfeldes: 1. Sicherstellen, dass die LED-Anzeige der Schlüsseltaste "B1" ausgeschaltet ist. 2. Anderenfalls zum Ausschalten dieser Anzeige ca. 2 Sekunden lang die Schlüsseltaste "B" anwählen. 3. Nun die EIN/AUS-Taste "A" wählen. 4.
- Seite 23 Ausschalten der Kochzone: Es gibt drei Vorgehensweisen zum Ausschalten der Kochzone 1. Mit der Taste „E“ die Kochzone anwählen, die Kochzonen-Anzeige beginnt zu blinken. “ Mit der Taste „- die Heizleistung auf Stufe Null bringen. 2. Mit der Taste „E“ die Kochzone anwählen, die Kochzonen-Anzeige beginnt zu blinken.
- Seite 24 überwacht werden müssen, können alle Funktionen über die Schlüsseltaste „B“ blockiert werden. Zum Einschalten die Taste „B“ ca. 2 Sekunden lang anwählen. Die Schlüsselfunktion ist in Betrieb, wenn der die LED-Anzeige der Schlüsseltaste „B1“ leuchtet. Zum Ausschalten dieser Funktion ca. 2 Sekunden lang die Schlüsseltaste "B"...
-
Seite 25: Timer
4. Bei Erreichen der gewählten Leistungsstufe ertönt ein akustisches Signal. Das Gerät wird weiterhin mit der zuvor gewählten Leistungsstufe betrieben. Ausschalten der Schnellaufheizfunktion: 1. Die entsprechende Kochzone „E“ antippen. 2. Die Heizleistung auf Stufe 9 einstellen. Sobald der „Dezimalpunkt“ erlischt, ist die Funktion ausgeschaltet. - Seite 26 Ablauf Timer-Funktion: 5. Nach Ablauf der zuvor eingestellten Zeit beginnen die Timer-Anzeige „N“ und der Kochzonen-Anzeiger Timer „O“ zu blinken, gefolgt von einem akustischen Signal: - die eingestellte Zeit ist abgelaufen - die Kochzone wird ausgeschaltet. Gleichzeitige Timer-Funktion: Ist der Timer gleichzeitig an mehreren Kochzonen aktiviert, erscheint die kleinste Restlaufzeit auf der Timer-Anzeige und der zutreffende Kochzonen- Anzeiger Timer „O“...
-
Seite 27: Reinigung Und Pflege
9. Reinigung und Pflege WARNUNG STROMSCHLAGGEFAHR! Vor sämtlichen Reinigungs- und Wartungsarbeiten Gerät ausschalten und vollständig auskühlen lassen. Niemals einen Dampfreiniger zur Reinigung verwenden. Feuchtigkeit könnte in elektrische Bauteile gelangen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen. - Seite 28 Glaskeramikkochfeld Das Glaskeramikkochfeld mit einem feuchten Tuch reinigen und mit einem trockenen Tuch trocken wischen oder mit einem handelsüblichen Keramikkochfeldreiniger behandeln. Sie können auch in regelmäßigen Abständen einen Tropfen Öl auftragen. Verschüttetes Essen, Speisereste und Fettspritzer sofort weg wischen. ...
-
Seite 29: Reparaturen
Reparaturen VORSICHT Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs! Kundendienst Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst. -
Seite 30: Garantiebedingungen
Typenschild im Beipack, zusammen mit der Bedienungsanleitung. Garantiebedingungen Allgemein Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). - Seite 31 Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen...
-
Seite 32: Ce-Konformitätserklärung
Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden. *Technische Änderungen vorbehalten. Technische Daten Modell EKC 601 (ohne Rahmen) EKC 601R (mit Rahmen) Schutzklasse Abmessungen (HxBxT) [mm] 50x580x510 Elektrischer Anschluss...
