Bedienungsanleitung
und
Installationsanweisung
DUO-Glaskeramikkochfeld
(Autark-Kochfeld)
EKC 301R
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes.
Sie haben gut gewählt.
Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt
gebaut und ist ein Qualitätserzeugnis, das höchste technische
Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie
andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer
Besitzer in ganz Europa arbeiten.
EKC301R
Version E1.0 DE 04/2015
Seite 1 von 32
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit EKC 301R
Inhaltszusammenfassung für exquisit EKC 301R
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung für Sie nicht ausführlich beschrieben sind, kontaktieren Sie den Kundendienst Deutschland Tel. +49 (0) 2944 9716-791 oder besuchen unsere Website www.ggv-exquisit.de. Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen. -
Seite 3: Entsorgung Von Geräten
Gerätebeschreibung ................17 Bezeichnung ...................... 17 Bedienen des Einbaukochfeldes ............18 Geeignetes Kochgeschirr ................... 18 Bedienfeld TOUCHCONTROL ................19 Bedienfunktionen TOUCHCONTROL ..............20 Wartung und Pflege ................24 Bevor Sie den Kundendienst rufen ............26 ... -
Seite 4: Sicherheit
2. Sicherheit Sicherheitshinweise Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen. Erklärung der Sicherheitshinweise WARNUNG bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! VORSICHT bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu... -
Seite 5: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Schalten Sie das Kochfeld nach Gebrauch immer aus. Schalten Sie im Notfall sofort die Sicherung aus. WARNUNG Stromschlaggefahr / Lebensgefahr Berühren Sie niemals ein elektrisches Gerät, wenn Ihre Hände oder Füße nass sind oder wenn Sie barfuß sind. ... -
Seite 6: Besondere Sicherheitshinweise
Vorgehen bei Feuer: NIEMALS ein Feuer mit Wasser löschen - Gerät ausschalten Flammen vorsichtig abdecken, zum Beispiel mit einem Deckel oder einer Löschdecke. Bei Feuerausbreitung, Feuerwehr rufen, Mitbewohner informieren und Haus verlassen. Besondere Sicherheitshinweise Sicherheit von schutzbedürftigen Personen: Kinder und Personen mit reduzierten Fähigkeiten WARNUNG Verpackungsteile (z. -
Seite 7: Sicherheit Und Wartung
Kinder dürfen nicht mit dem Gerät spielen. Halten Sie kleine Kinder (unter 8 Jahren) vom Gerät fern. Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. Kinder jünger als 8 Jahre müssen fern gehalten werden, es sei denn, sie werden ständig beaufsichtigt. - Seite 8 Heiße Oberfläche! Verbrennungsgefahr, Brandgefahr Brandgefahr: Niemals Gegenstände auf der Kochfläche lagern. Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.
-
Seite 9: Bestimmungsgemäße Verwendung
Unterhalb des Herdes muss ein Brett angebracht werden. Das Gerät darf nicht auf Yachten oder in Wohnwagen eingebaut werden. Während des Betriebes sollte das Gerät nicht unbeaufsichtigt gelassen werden. 3. Bestimmungsgemäße Verwendung Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kochen und Garen von Lebensmitteln. -
Seite 10: Installation
1 Glaskeramikkochfeld Zubehör zum Einbau (4 Halteklammern, Schrauben und Dichtungsband) 1 Bedienungsanleitung Ohne / mit Netzanschlusskabel. Sofern mit Netzanschlusskabel geliefert: - Zur Inbetriebnahme das Netzanschlusskabel in die geerdete Steckdose stecken. - Im Notfall sofort das Gerät vom Netzanschluss trennen, dabei am Stecker ziehen, nicht am Kabel. -
Seite 11: Elektroanschluss
Elektroanschluss WICHTIG Der Elektroanschluss an sämtlichen Herden und Einbaugeräten darf nur durch einen konzessionierten Elektroinstallateur unter Berücksichtigung der Vorschriften des örtlich zuständigen Energieversorgungsunternehmens vorgenommen werden. Der Elektroinstallateur muss vor Anschluss des Gerätes feststellen, ob die vorhandene Netzspannung Nennspannung Gerätes übereinstimmt. - Seite 12 Die Elektroinstallation des Gerätes sollte mit einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betragen. Vor Anschluss des Gerätes an das Stromnetz sind die Informationen auf Typenschild und Schaltplan durchzulesen.
-
Seite 13: Einbau
Einbau WICHTIG Dieses Gerät sollte von einem Fachmann eingebaut werden. Auf ausreichende Belüftung während des Betriebes ist zu achten. Lüftungsöffnungen nicht verschließen. Die Luftzirkulation unterhalb des Gerätes muss vorhanden sein. Wenn der Geräteboden nach der Installation im Unterbaumöbel zugänglich ist, muss eine Trennwand eingebaut werden, unter Einhaltung der vorgeschriebenen Abstände. -
Seite 14: Einbauschritte Kochfeld
Einbauschritte Kochfeld Nachstehend die Einbauschritte für ein Kochfeld mit Halteklammern: Die Arbeitsplatte des Einbau-Möbels muss mindestens 38 mm dick sein. Sie muss waagerecht liegen und an der Wandseite gegen überlaufende Flüssigkeiten abgedichtet sein. Die Schnittflächen müssen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um Aufquellen durch Feuchtigkeit zu verhindern. -
Seite 15: Deklaration
Sofern dieses Gerät über einem Backofen eingebaut wird Bei abgeschalteter Stromversorgung den Backofen an das Stromnetz anschließen, den Backofen ein Stück weit in den vorher angefertigten Umbauschrank schieben und an das Kochfeld anschließen. Stecker am Ende des Kochfeld-Leitungsbündels gemäß den Farbmarkierungen in die entsprechenden Dosen in der Backofen- Schalterblende einstecken, d.h. -
Seite 16: Vor Der Ersten Inbetriebnahme
6. Vor der ersten Inbetriebnahme Entfernen Sie sämtliche Verpackungsmaterialien. Prüfen Sie, ob sich das Gerät im einwandfreien Zustand befindet. Bei Zweifel das Gerät nicht benutzen und den Kundendienst kontaktieren. Gerät gründlich reinigen siehe Hinweise Reinigung und Pflege. Erstkalibrierung TOUCHCONTROL HINWEIS Achten Sie bei der Bedienung von Berührungstasten auf saubere trockene Hände. -
Seite 17: Gerätebeschreibung

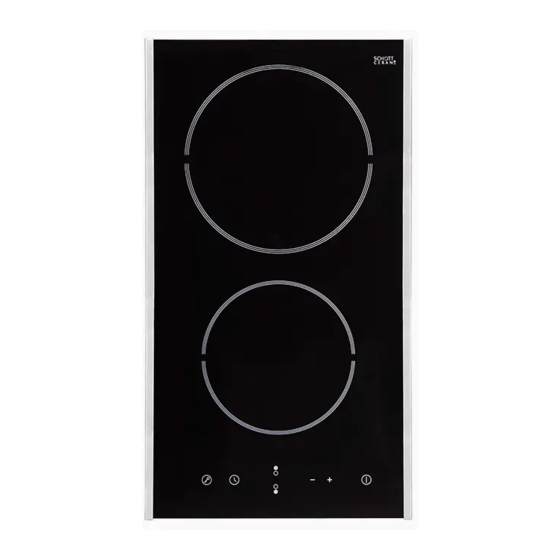

7. Gerätebeschreibung Bezeichnung Glaskeramikkochfeld EKC 301R (Abbildung ähnlich) Kochfeld Durchmesser Leistung (W) vorne Ø 145 1200 hinten Ø 180 1800 vorne mittig Bedienfeld „Touch Control“ Berührungstasten mit Restwärmeanzeigen EKC301R Version E1.0 DE 04/2015 Seite 17 von 32... -
