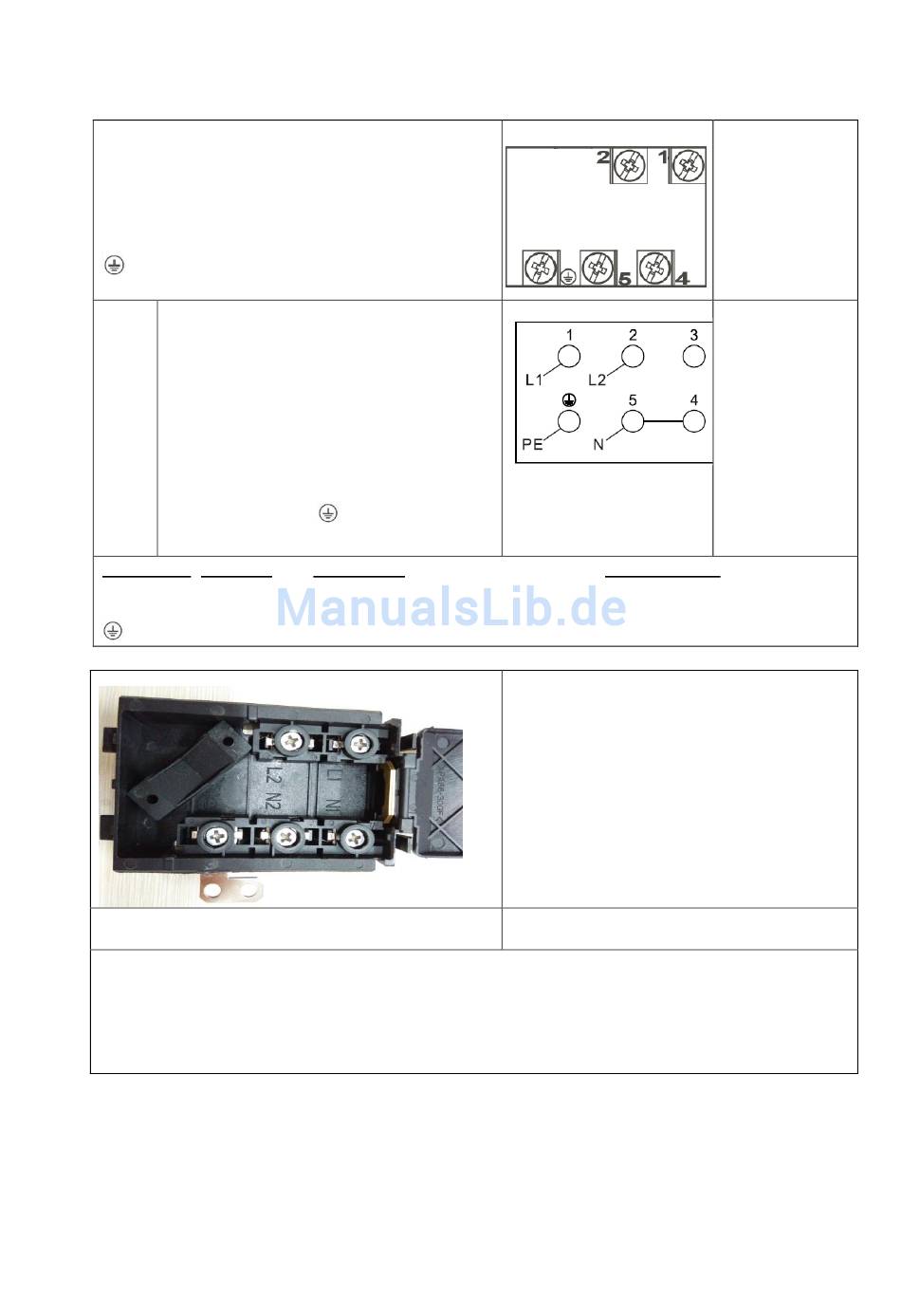

Anschluss-Schema
ACHTUNG
Spannung der Heizelemente 230 V.
Im Falle jedes der Anschlüsse muss der
Schutzleiter vom Netz mit der Klemme
PE verbunden werden.
2/N
Empfohlener Anschluss
Bei 380-415V Netz
~
Zweiphasenanschluss mit
Neutralleiter:
-Brücke verbindet die Klemmen 4-
5.
Neutralleiter auf 4-5.
-Keine weiteren Brücken.
-Schutzleiter auf
-Phasenreihenfolge nach 1-2.
Abkürzung Funktion
L
Phasenleiter L1 braun, L2 schwarz
N
Neutralleiter blau
PE
Schutzleiter
Auslieferungszustand EKC
WICHTIG
Um Fehlanschlüsse zu vermeiden, andere als den empfohlenen Anschluss
nur nach Rücksprache mit dem Kundendienst vornehmen.
Bei Fragen zu abweichenden Aderfarben den Kundendienst anrufen.
.
Aderfarben
grün-gelb
Version E1.2 DE 04/2017
Installation
Art der
Anschluss-
leitung
H05VV-
F4G2,5
oder
H05VV-
F5G2,5
Bemerkungen
Seite 13 von 41
