Bedienungsanleitung
und
Installationsanweisung
Glaskeramikkochfeld

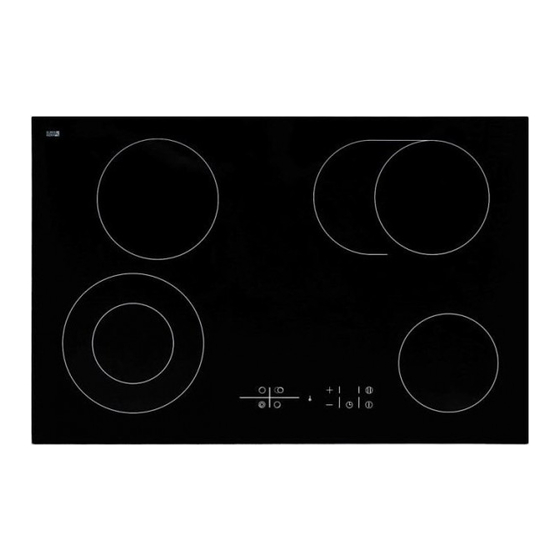

EKC 801-1BZ
EKC 801-1RBZ
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes.
Sie haben gut gewählt.
Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt
gebaut und ist ein Qualitätserzeugnis, das höchste technische
Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie
andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer
Besitzer in ganz Europa arbeiten.
EKC801-1BZ / EKC801-1RBZ
Version E1.0 DE 10/2014
