- Seite 1 Glaskeramikkochfeld EKC601-2.2 Gebrauchs- und Montageanweisung...
-
Seite 2: Einleitung
Kochen, Garen von Lebensmitteln. Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Der Hersteller übernimmt keine Haftung für eventuelle Schäden. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. Tel.: +49 2944 9716-791 www.exquisit.de Seite | 2... -
Seite 3: Inhaltsverzeichnis

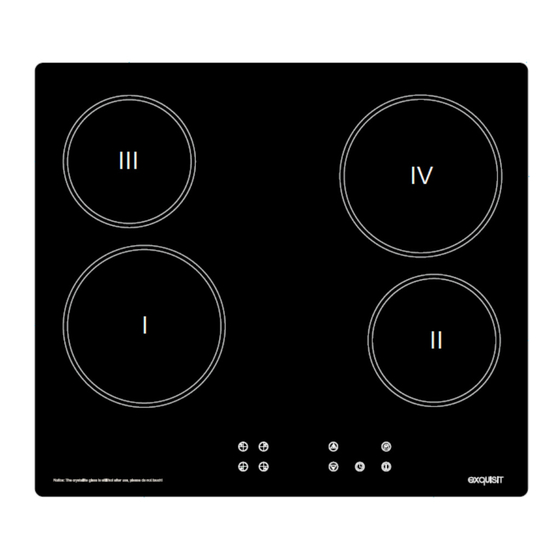

Inhaltsverzeichnis Zu Ihrer Sicherheit ................6 Sicherheit und Verantwortung ............7 Sicherheit und Warnungen ............. 8 Geräte auspacken ................. 9 Einbau–/Installationsanweisung ............10 Der richtige Einbauort ..............11 Glaskeramikkochfeld einbauen ............13 Elektrischer Anschluss ..............14 Gerät in Betrieb nehmen ..............15 Geeignetes Kochgeschirr .............. - Seite 4 Kochfeld Durchmesser Leistung (kW) (mm) Vorne links Ø 180 mm 1800 Vorne rechts Ø 145 mm 1200 III Hinten links Ø 145 mm 1200 IV Hinten rechts Ø 180 mm 1800 Seite | 4...
- Seite 5 Bedienfeld TOUCHCONTROL Kochzone Wähltasten Kochzone EIN/AUS Taste EIN/AUS Kochzone Taste „+“. Taste „-„ Schlüsselfunktion Taste Schlüssel. Timer Taste Timer Seite | 5...
-
Seite 6: Zu Ihrer Sicherheit
1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung, Gebrauchsanleitung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 7: Sicherheit Und Verantwortung
1.1 Sicherheit und Verantwortung TOD DURCH ELEKTRISCHEN SCHLAG! Berühren Sie niemals ein elektrisches Gerät, wenn Ihre Hände oder Füße nass sind oder wenn Sie barfuß sind. Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den • Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Bei beschädigten Kabel–... -
Seite 8: Sicherheit Und Warnungen
1.2 Sicherheit und Warnungen BRANDGEFAHR DURCH UNSACHGEMÄßE VERWENDUNG! Niemals Gegenstände auf der Kochfläche lagern. • Niemals leicht Entzündliches oberhalb/unterhalb des Gerätes lagern. • – Bei unbeabsichtigtem Einschalten des Gerätes können die Teile sich verformen oder entzünden. Keine Alufolie oder Kunststoff auf die Kochfelder legen. •... -
Seite 9: Geräte Auspacken
1.3 Geräte auspacken SCHNITTVERLETZUNGSGEFAHR DURCH, BESCHÄDIGTE DURCH SCHARFE KANTEN! Beschädigte Kochplatte/ Ofentür umgehend durch den Kundendienst reparieren,/austauschen lassen. Transporthinweise Überprüfen Sie das Gerät auf Transportschäden. Transportschutz entfernen Das Glaskeramikkochfeld sind für den Transport geschützt. SACHSCHADEN! Die Verpackung muss unbeschädigt sein. Ein beschädigtes Gerät auf keinem Fall installieren und in Betrieb nehmen. -
Seite 10: Einbau-/Installationsanweisung
2 Einbau–/Installationsanweisung Wichtige Informationen Das Glaskeramikkochfeld sind ausschließlich für den Einbau handelsüblicher Küchen vorgesehen. Den Anschluss an das Stromnetz darf nur eine autorisierte Elektrofachkraft durchführen, die beim örtlichen Energieversorgungsamt zugelassen ist. LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG! Nicht autorisierte Personen dürfen den Netzanschluss nicht vornehmen. Sie bringen sich und andere Benutzer in Lebensgefahr! SACHSCHADEN! Die Wand und alle wärmebestrahlten Bereiche oberhalb der Einbauplatte... -
Seite 11: Der Richtige Einbauort
2.1 Der richtige Einbauort Grafik I Einbauabstände Grafik II Einbauabstände B1= mit Wärmequelle B2= ohne Wärmequelle, mit Schrank oder Schublade = 760 mm =760 mm B2 = 15 mm mind. B1 = 50 mm mind. = 20 mm mind. = 20 mm mind. D = Lufteinlass D = Lufteinlass = Luftauslass 5mm mind. -
Seite 12: Gerät Für Den Einbau Vorbereiten
Grafik III Einbaumaße mm Abbildung 1 Einbau Alle Masse sind mm Arbeitsplatte gemäß Massskitze aussägen Abbildung 2 Ausschnitt Arbeitsplatte Gerät für den Einbau vorbereiten Gerät auspacken Glaskeramikkochfeld behutsam auspacken. Glaskeramikkochfeld auf Schäden überprüfen. Sichtbare Schäden sofort dem Kundendienst melden. ... -
Seite 13: Glaskeramikkochfeld Einbauen
2.2 Glaskeramikkochfeld einbauen Beim Einbauen des Glaskeramikkochfeldes folgende Hinweise beachten. Die Masse des Ausschnitts in der Arbeitsplatte • nochmals kontrollieren. Die Ränder des Ausschnitts sauber und fettfrei halten. • Das Glaskeramikkochfeld über den Ausschnitt der • Arbeitsplatte mit der Restwärme-Anzeige nach vorne positionieren. -
Seite 14: Elektrischer Anschluss
2.3 Elektrischer Anschluss Hinweise für die Elektrofachkraft 380-415 V Netz Dreiphasenanschluss mit betriebsnull. Brücke verbindet die Klemmen 4-5. Phasenreihenfolge nach 1-2-3. Neutralleiter auf 4 und 5. Die Nennspannung der Heizelemente beträgt 220-240 Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wählen. -
Seite 15: Gerät In Betrieb Nehmen
3 Gerät in Betrieb nehmen Vor dem ersten Gebrauch das Glaskeramikkochfeld gründlich mit einem feuchten Tuch reinigen. Glaskeramikkochfeld bedienen Das Kochfeld ist mit Kochzonen unterschiedlicher Durchmesser und Leistung ausgestattet. Der Bereich, der erhitzt wird, ist auf dem Kochfeld klar bezeichnet. Das Kochgeschirr für die beste Heizleistung genau auf die bezeichnete Kochzone stellen. -
Seite 16: Funktionen Glaskeramikkochfeld
Keine Töpfe benutzen, die aus Plastik bestehen oder deren innere Seite mit Aluminium beschichtet ist. Kochfeld nach jedem Gebrauch reinigen SACHSCHADEN! Beschädigung des Glaskeramikkochfeldes durch raue Topfboden. Nur einwandfreies Kochgeschirr verwenden. Kochfeld mit einem feuchten Tuch und ein wenig Spülmittel abwischen. Kochfeld mit einem sauberen Tuch trocken reiben. -
Seite 17: Einschalten Des Kochfeldes
Einschalten des Kochfeldes Die Heizungszonen werden durch die auf der Bedienblende des Einbaugerätes befindlichen Energieregler reguliert. Die eine Veränderung der Regulierung vom Warmhalten (ungefähr 7 % des Heizvermögens) bis zur maximalen Temperatur ermöglichen. Neben dem Energieregler oder Taktschalter ist jeweils ein Kochfeldschema angebracht, das die Position des zutreffenden Kochfeldes angibt. -
Seite 18: Timer-Funktion
Drücken Sie die Taste “-” oder “+“, um die Leistungsstufe zu vermindern oder zu erhöhen. Wenn innerhalb einer Minute kein Kochfeld ausgewählt wird, schaltet sich das Glaskeramikkochfeld aus. Wenn die Leistungsstufe auf 0 zurückgestellt wird, schaltet sich das Kochfeld aus. Die maximale Leistungsstufe ist 9 und die minimale Leistungsstufe ist 1. -
Seite 19: Timer-Funktion Als Zeitschaltuhr
Timer-Funktion als Zeitschaltuhr: Wenn Sie noch kein Kochfeld ausgewählt haben, stellen Sie sicher, dass das Glaskeramikkochfeld ein geschaltet ist. HINWEIS Die Zeitschaltuhr kann auch verwendet werden, wenn noch kein Kochfeld ausgewählt worden ist. Den Timer berühren und die Zeitschaltuhr blinkt ´10´ auf der Timer-Anzeige Die Zeit durch Berührung der Tasten einstellen. -
Seite 20: Restwärmeanzeiger
Die Zeit durch Berührung der Tasten einstellen. • Hinweis: Die Tasten einmal berühren wird die Zeit in • einer schritten gewählt. Hält man den Finger auf die Taste wird die Zeit in Zehnerschritten eingestellt. Sollte die voreingestellte Zeit über 99 Minuten betragen, fällt die •... -
Seite 21: Reinigung Und Wartung
4 Reinigung und Wartung Vor sämtlichen Reinigungs- und Wartungsarbeiten Gerät ausschalten und vollständig auskühlen lassen. STROMSCHLAGGEFAHR! Undichtigkeiten am Glaskeramikkochfeld Niemals einen Dampfreiniger zur Reinigung verwenden. Feuchtigkeit könnte in elektrische Bauteile gelangen. VERBRÜHUNGSGEFAHR! Durch heißes Wasser beim Reinigen Die Wassertemperatur ist so zu wählen, dass keine Verbrühungsgefahr entstehen kann! SCHNITTVERLETZUNG! bei der Benutzung von Rasierklingenschabern! - Seite 22 Glaskeramikkochfeld Das Glaskeramikkochfeld mit einem feuchten Tuch reinigen und mit einem trockenen Tuch trocken wischen. Verschmutzungen mit heißem Wasser und Spülmittel oder mit einem handelsüblichen Keramikkochfeldreiniger das Glaskeramikkochfeld reinigen. Verschüttetes Essen, Speisereste und Fettspritzer sofort wegwischen. In den folgenden Fällen sofort die Energiezufuhr auf “0“ drehen und. bei Rückständen von Zucker die Oberfläche mit heißem Wasser •...
-
Seite 23: Praktische Hinweise Zum Kochen
5 Praktische Hinweise zum Kochen Nachfolgend finden Sie einige wichtige Hinweise, um energiesparend und effizient mit Ihrem neuen Kochfeld und dem Kochgeschirr umzugehen. Der Topfbodendurchmesser sollte gleich groß oder nur wenig größer sein wie • der Kochfelddurchmesser. Beim Kauf von Töpfen darauf achten, dass häufig der obere Topfdurch- •... -
Seite 24: Kundendienst
6 Kundendienst Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Führen Sie in diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes selbst aus. WICHTIG Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist. -
Seite 25: Garantiebedingungen
7 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne... -
Seite 26: Technische Daten
8 Technische Daten Marke Exquisit Modell EKC601-2.2 Produktgruppe Glaskeramik-Kochfeld Schutzklasse Elektrischer Anschluss V/Hz 380-415 / 50 (Spannung/Frequenz) Anschlussleistung 6000 Gewicht (unverpackt) Kochfeld Abmessungen HxBxT 48x580x510 4016572019407 Artikelnummer 0450074 CE Kennzeichen Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit BRL 2014/30/EU und über die Verwendung... -
Seite 27: Altgeräte Entsorgen
9 Altgeräte entsorgen Dieses Gerät ist ausgezeichnet lt. Vorgabe der europäischen Entsorgungsvorschrift. 2012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden. Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. - Seite 28 GGV HANDELGES. MBH & CO. KG AUGUST-THYSSEN-STR.8 D-41564 KAARST GERMANY ekc601-2-2_0450074_version_e1.0_.l06 www.exquisit.de Seite | 28...
