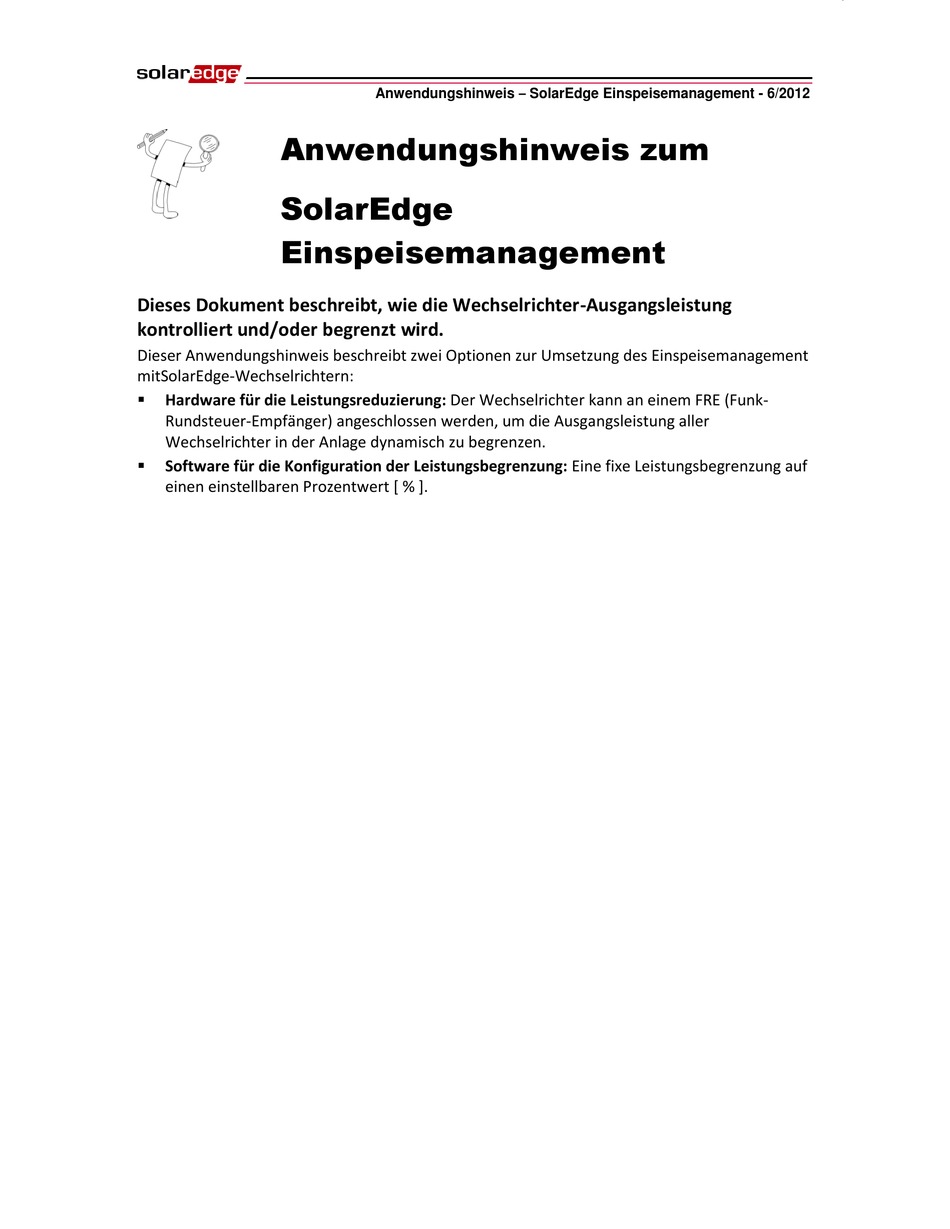

Anwendungshinweis – SolarEdge Einspeisemanagement - 6/2012 Anwendungshinweis zum SolarEdge Einspeisemanagement Dieses Dokument beschreibt, wie die Wechselrichter-Ausgangsleistung kontrolliert und/oder begrenzt wird. Dieser Anwendungshinweis beschreibt zwei Optionen zur Umsetzung des Einspeisemanagement mitSolarEdge-Wechselrichtern: Hardware für die Leistungsreduzierung: Der Wechselrichter kann an einem FRE (Funk- Rundsteuer-Empfänger) angeschlossen werden, um die Ausgangsleistung aller...
Seite 2
Relaiskontakt 3 Eingang K3 - Relais 3 Ausgang Relaiskontakt 2 Eingang K2 - Relais 2 Ausgang Relaiskontakt 1 Eingang K1 - Relais 1 Ausgang Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Der FRE (Funk-Rundsteuer-Empfänger) muss separat erworben werden. Dieser wird nicht von SolarEdge geliefert.
Seite 3
Verwenden Sie eine isolierte Stromleitung von Anschluss 1 des PRI-Steckers als gemeinsamen Knoten des FRE-Relais. Verwenden Sie keine externe Spannung. 2. Verwenden Sie ein 6-adriges Kabel (nicht im Lieferumfang von SolarEdge enthalten) mit einem Außendurchmesser von ≤ 200mil / 5mm zur Sicherstellung einer ordnungsgemäßen Verbindung und Versiegelung der Wechselrichter-Schraubverbindung.
Seite 4
Anwendungshinweis – SolarEdge Einspeisemanagement - 6/2012 Verwendung der Leistungssteuerung Der Wechselrichter ist auf die folgenden Leistungsstufen vorkonfiguriert: Tabelle 1 – FRE Vorkonfigurierte Leistungsstufen Wirkleistung Cos(φ) 100% Die Steuerung der Wirkleistung und die der Blindleistung werden separat aktiviert. HINWEIS: Der Wechselrichter speichert den letzten Status der Leistungsreduzierung in seinem Speicher ab.
Anwendungshinweis – SolarEdge Einspeisemanagement - 6/2012 Bitte beziehen Sie sich auf die SolarEdge Installationsanleitung für Wechselrichter für detaillierte Anweisungen bezüglich der Installation und Verbindungsfähigkeit von SolarEdge- Wechselrichtern. Zur Aktivierung der Steuerung des Leistungsfaktors mithilfe des FRE: 1. Aktivieren Sie die Leistungsreduzierung wie oben beschrieben.
