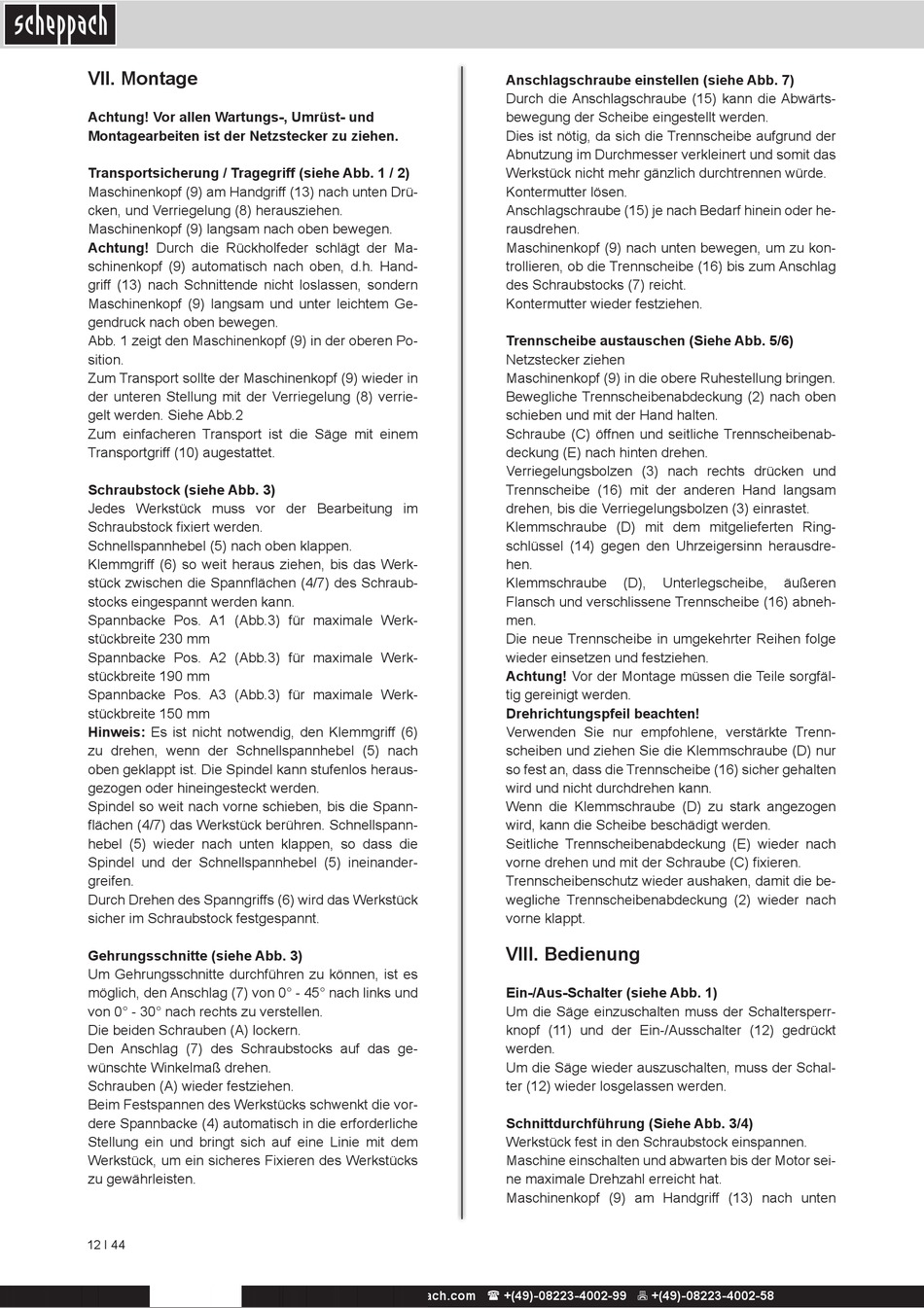

VII. Montage
Achtung! Vor allen Wartungs-, Umrüst- und
Montagearbeiten ist der Netzstecker zu ziehen.
Transportsicherung / Tragegriff (siehe Abb. 1 / 2)
Maschinenkopf (9) am Handgriff (13) nach unten Drü-
cken, und Verriegelung (8) herausziehen.
Maschinenkopf (9) langsam nach oben bewegen.
Achtung! Durch die Rückholfeder schlägt der Ma-
schinenkopf (9) automatisch nach oben, d.h. Hand-
griff (13) nach Schnittende nicht loslassen, sondern
Maschinenkopf (9) langsam und unter leichtem Ge-
gendruck nach oben bewegen.
Abb. 1 zeigt den Maschinenkopf (9) in der oberen Po-
sition.
Zum Transport sollte der Maschinenkopf (9) wieder in
der unteren Stellung mit der Verriegelung (8) verrie-
gelt werden. Siehe Abb.2
Zum einfacheren Transport ist die Säge mit einem
Transportgriff (10) augestattet.
Schraubstock (siehe Abb. 3)
Jedes Werkstück muss vor der Bearbeitung im
Schraubstock fixiert werden.
Schnellspannhebel (5) nach oben klappen.
Klemmgriff (6) so weit heraus ziehen, bis das Werk-
stück zwischen die Spannflächen (4/7) des Schraub-
stocks eingespannt werden kann.
Spannbacke Pos. A1 (Abb.3) für maximale Werk-
stückbreite 230 mm
Spannbacke Pos. A2 (Abb.3) für maximale Werk-
stückbreite 190 mm
Spannbacke Pos. A3 (Abb.3) für maximale Werk-
stückbreite 150 mm
Hinweis: Es ist nicht notwendig, den Klemmgriff (6)
zu drehen, wenn der Schnellspannhebel (5) nach
oben geklappt ist. Die Spindel kann stufenlos heraus-
gezogen oder hineingesteckt werden.
Spindel so weit nach vorne schieben, bis die Spann-
flächen (4/7) das Werkstück berühren. Schnellspann-
hebel (5) wieder nach unten klappen, so dass die
Spindel und der Schnellspannhebel (5) ineinander-
greifen.
Durch Drehen des Spanngriffs (6) wird das Werkstück
sicher im Schraubstock festgespannt.
Gehrungsschnitte (siehe Abb. 3)
Um Gehrungsschnitte durchführen zu können, ist es
möglich, den Anschlag (7) von 0° - 45° nach links und
von 0° - 30° nach rechts zu verstellen.
Die beiden Schrauben (A) lockern.
Den Anschlag (7) des Schraubstocks auf das ge-
wünschte Winkelmaß drehen.
Schrauben (A) wieder festziehen.
Beim Festspannen des Werkstücks schwenkt die vor-
dere Spannbacke (4) automatisch in die erforderliche
Stellung ein und bringt sich auf eine Linie mit dem
Werkstück, um ein sicheres Fixieren des Werkstücks
zu gewährleisten.
12 І 44
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Anschlagschraube einstellen (siehe Abb. 7)
Durch die Anschlagschraube (15) kann die Abwärts-
bewegung der Scheibe eingestellt werden.
Dies ist nötig, da sich die Trennscheibe aufgrund der
Abnutzung im Durchmesser verkleinert und somit das
Werkstück nicht mehr gänzlich durchtrennen würde.
Kontermutter lösen.
Anschlagschraube (15) je nach Bedarf hinein oder he-
rausdrehen.
Maschinenkopf (9) nach unten bewegen, um zu kon-
trollieren, ob die Trennscheibe (16) bis zum Anschlag
des Schraubstocks (7) reicht.
Kontermutter wieder festziehen.
Trennscheibe austauschen (Siehe Abb. 5/6)
Netzstecker ziehen
Maschinenkopf (9) in die obere Ruhestellung bringen.
Bewegliche Trennscheibenabdeckung (2) nach oben
schieben und mit der Hand halten.
Schraube (C) öffnen und seitliche Trennscheibenab-
deckung (E) nach hinten drehen.
Verriegelungsbolzen (3) nach rechts drücken und
Trennscheibe (16) mit der anderen Hand langsam
drehen, bis die Verriegelungsbolzen (3) einrastet.
Klemmschraube (D) mit dem mitgelieferten Ring-
schlüssel (14) gegen den Uhrzeigersinn herausdre-
hen.
Klemmschraube (D), Unterlegscheibe,
Flansch und verschlissene Trennscheibe (16) abneh-
men.
Die neue Trennscheibe in umgekehrter Reihen folge
wieder einsetzen und festziehen.
Achtung! Vor der Montage müssen die Teile sorgfäl-
tig gereinigt werden.
Drehrichtungspfeil beachten!
Verwenden Sie nur empfohlene, verstärkte Trenn-
scheiben und ziehen Sie die Klemmschraube (D) nur
so fest an, dass die Trennscheibe (16) sicher gehalten
wird und nicht durchdrehen kann.
Wenn die Klemmschraube (D) zu stark angezogen
wird, kann die Scheibe beschädigt werden.
Seitliche Trennscheibenabdeckung (E) wieder nach
vorne drehen und mit der Schraube (C) fixieren.
Trennscheibenschutz wieder aushaken, damit die be-
wegliche Trennscheibenabdeckung (2) wieder nach
vorne klappt.
VIII. Bedienung
Ein-/Aus-Schalter (siehe Abb. 1)
Um die Säge einzuschalten muss der Schaltersperr-
knopf (11) und der Ein-/Ausschalter (12) gedrückt
werden.
Um die Säge wieder auszuschalten, muss der Schal-
ter (12) wieder losgelassen werden.
Schnittdurchführung (Siehe Abb. 3/4)
Werkstück fest in den Schraubstock einspannen.
Maschine einschalten und abwarten bis der Motor sei-
ne maximale Drehzahl erreicht hat.
Maschinenkopf (9) am Handgriff (13) nach unten
äußeren
