OpenPhone 71/73/75: Erweiterungen und Zubehör
2
2

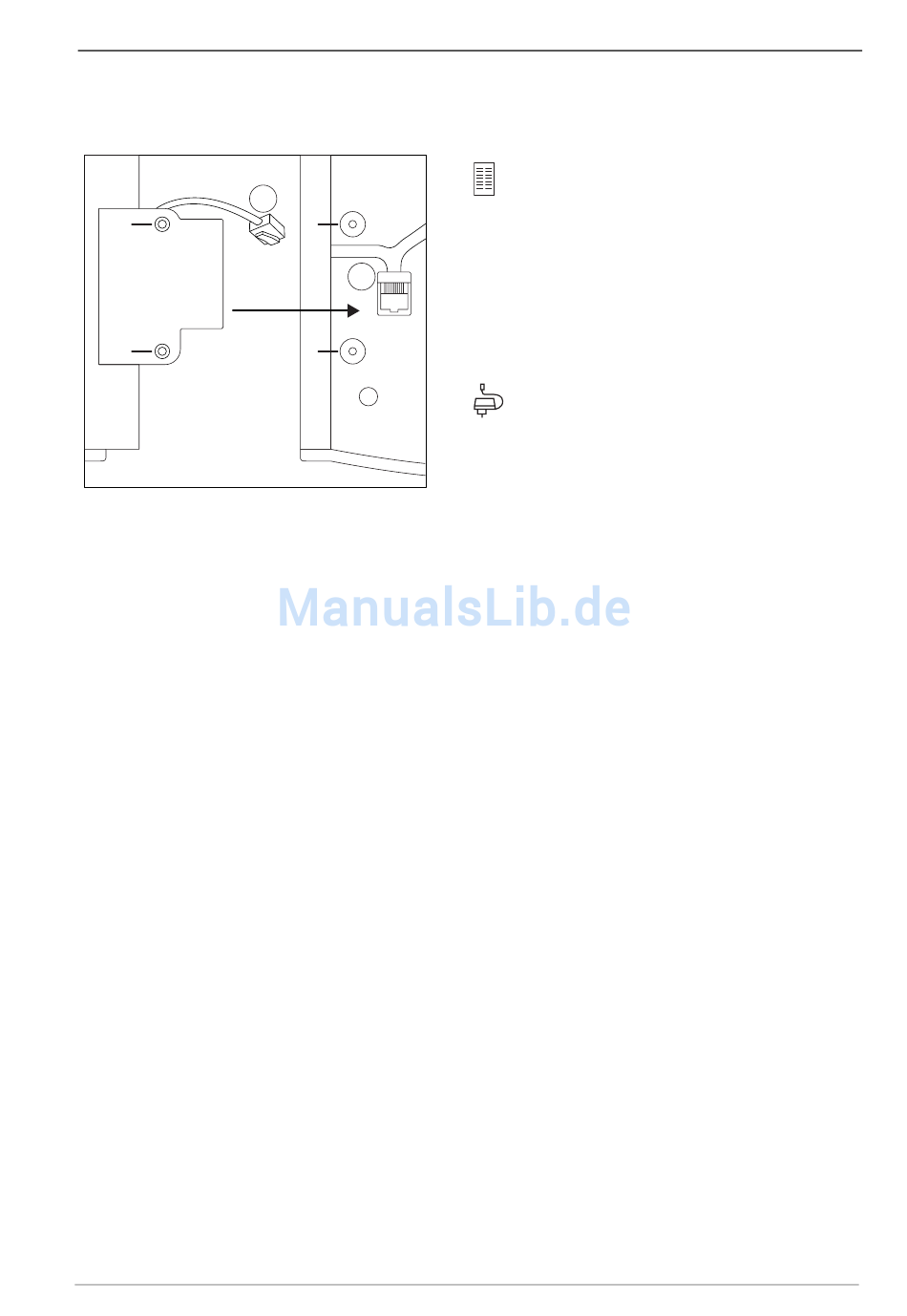

Geräteunterseite: Tastenmodul (links)
und Systemtelefon (rechts)
1. Stecken Sie den RJ45-Stecker des Tastenmoduls in die RJ45-Buchse des Sys-
temtelefons (1).
2. Schrauben Sie das Tastenmodul am Systemtelefon fest (2).
3. Stecken Sie den RJ45-Stecker des Steckernetzgerätes in die dafür vorgesehene
Buchse auf der rechten Seite des Tastenmoduls.
4. Führen Sie das Kabel des Steckernetzgerätes durch die dafür vorgesehenen
Aussparungen auf der Geräteunterseite des Tastenmoduls und des Systemte-
lefons.
5. Schließen Sie das Steckernetzgerät an die Stromversorgung an.
6. Verbinden Sie das Systemtelefon mit dem U
1
2
1
2
Dieses Symbol kennzeichnet am
Systemtelefon den Anschluss für das
Tastenmodul, er befindet sich auf der
Geräteunterseite. Am Tastenmodul
kennzeichnet dieses Symbol den
Anschluss für ein weiteres Tastenmodul.
Dieses Symbol kennzeichnet am
Tastenmodul den Anschluss für das Ste-
ckernetzgerät, er befindet sich auf der
Geräteunterseite. Dies ist der gleiche
Anschluss, der alternativ auch zum
Anschluss eines weiteren Tastenmoduls
verwendet werden kann.
- oder Ethernet-Anschluss.
pn
Tastenmodule
65
