Installation
Ausführliche Informationen zur Installation und Konfiguration der TFE „DoorLine"
finden Sie in der Bedienungsanleitung zum Produkt.
Die Anschaltung der TFE sollte nur von einer Elektrofachkraft vorgenommen
werden, da am „DoorLine"-Modul Sensor/Aktor-Kontakte angeschlossen werden
müssen.
3.12.4 Aktor-/Sensor-Anschlüsse
Die Belegung der Anschlüsse ist im Abschnitt Vorhandene Schnittstellen ab Seite 35
beschrieben. Die OpenCom 100 kann auch mit einem Freehand EntryPhone der
Hersteller Siedle oder Behnke kooperieren.
a/b1
Ts
Aktor2
Aktor1
Tö
Sensor
230 V ~

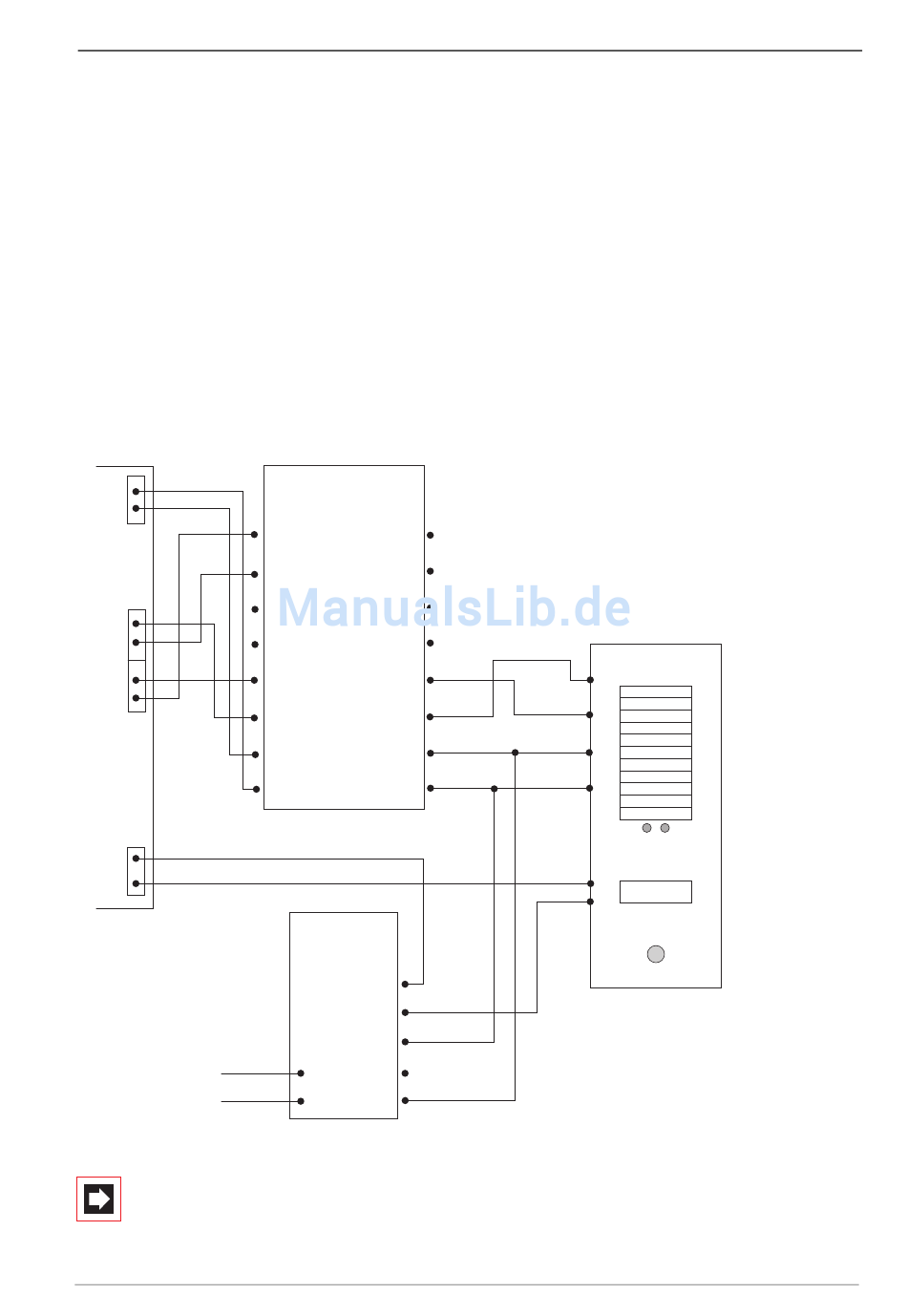

Anschaltung einer Türfreisprecheinrichtung der Fa. Siedle
PVG 402-0
Postverstärker
To c1
Ts 7
-T LW
+T 1
To 12
Ts* 11
b 9
a +
NG 402-02
Netzgerät
b
12 V ~
c
+
-
9
Hinweis: Die obige Zeichnung zeigt die beispielhafte Ver-
wendung des „PVG 402-0" Bausteins. Auch andere Bausteine
Anschließbare Endgeräte
Siedle
11
12
9
+
Klingel
57
