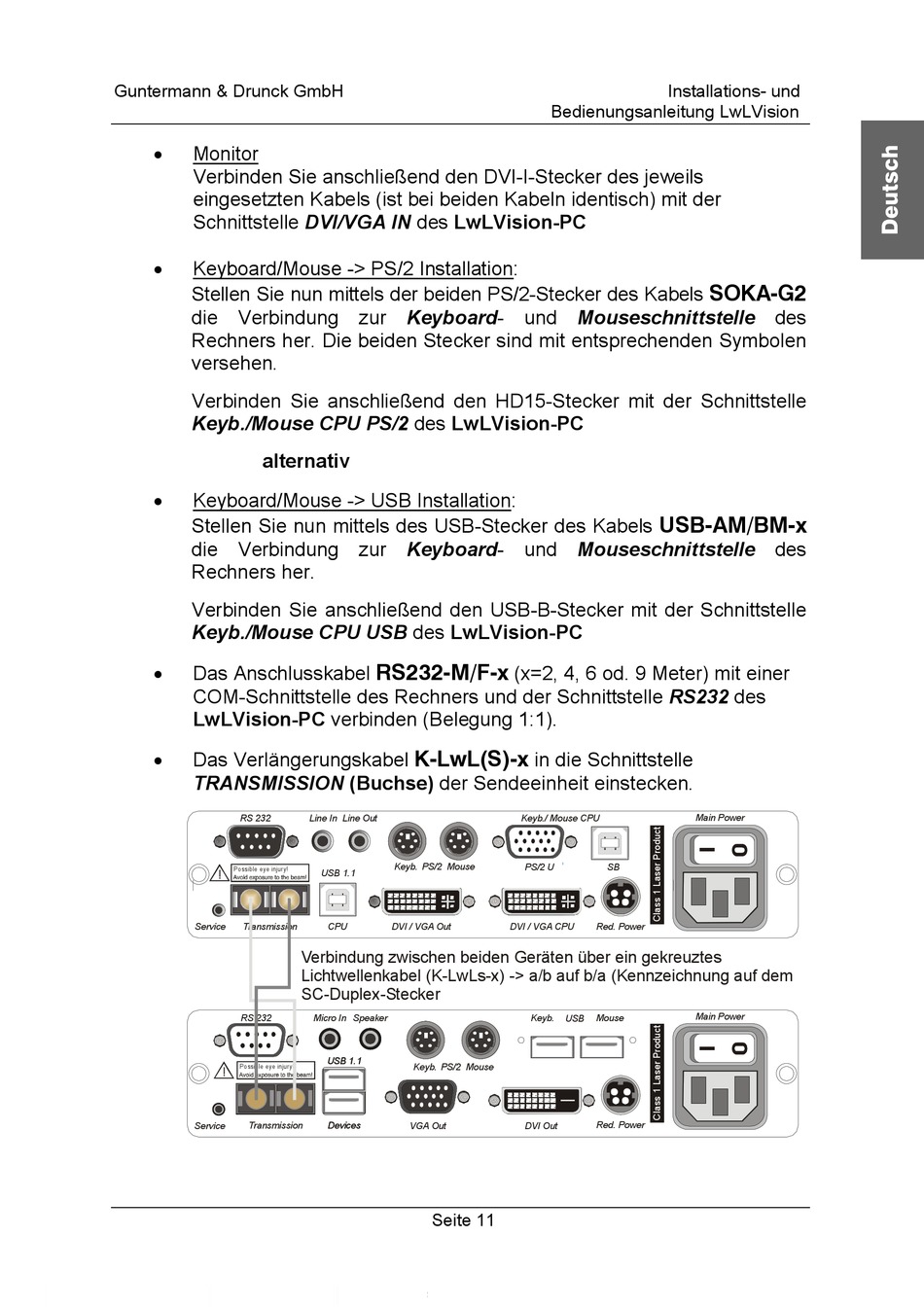

Monitor
Verbinden Sie anschließend den DVI-I-Stecker des jeweils
eingesetzten Kabels (ist bei beiden Kabeln identisch) mit der
Schnittstelle DVI/VGA IN des LwLVision-PC

Keyboard/Mouse -> PS/2 Installation:
Stellen Sie nun mittels der beiden PS/2-Stecker des Kabels
die Verbindung zur Keyboard- und Mouseschnittstelle des
Rechners her. Die beiden Stecker sind mit entsprechenden Symbolen
versehen.
Verbinden Sie anschließend den HD15-Stecker mit der Schnittstelle
Keyb./Mouse CPU PS/2 des LwLVision-PC
alternativ

Keyboard/Mouse -> USB Installation:
Stellen Sie nun mittels des USB-Stecker des Kabels
die Verbindung zur Keyboard- und Mouseschnittstelle des
Rechners her.
Verbinden Sie anschließend den USB-B-Stecker mit der Schnittstelle
Keyb./Mouse CPU USB des LwLVision-PC

Das Anschlusskabel
COM-Schnittstelle des Rechners und der Schnittstelle RS232 des
LwLVision-PC verbinden (Belegung 1:1).

Das Verlängerungskabel
TRANSMISSION (Buchse) der Sendeeinheit einstecken.
RS 232
Possible eye injury!
!
Service Transmission
RS 232
Possible eye injury!
!
Transmission
Service
RS232-M/F-x
K-LwL(S)-x
Line In Line Out
Keyb. PS/2 Mouse
USB 1.1
CPU DVI / VGA Out
Verbindung zwischen beiden Geräten über ein gekreuztes
Lichtwellenkabel (K-LwLs-x) -> a/b auf b/a (Kennzeichnung auf dem
SC-Duplex-Stecker
Micro In Speaker
USB 1.1 USB 1.1
Keyb. Mouse
PS/2
Devices Devices VGA Out
