Funktionsschalter
Zusätzlich können 3 Schalter eingebaut werden, mit denen je nach Modelltyp fol-
gende Funktionen geschaltet werden:
Funktion im
Modelltyp UNI Modelltyp HELI
Combi-Switch
Dual-Rate
Stoppuhr und MOTOR OFF
Die Steckkontakte können in beliebiger Richtung an die Hauptplatine angeschlos-
sen werden. Verdrehen um 180° ändert die Schalterstellung für EIN/AUS der einzel-
nen Funktionen.
Notwendiger Ausbau zur Steuerung von Hubschraubermodellen:
•
Schieberegler (# 7 5720) für die Gasvorwahl an Kanal E
•
ein 2-stufiger Schalter (# 7 5742) für Autorotationsumschaltung
•
3-stufiger Schalter (# 7 5740 oder # 7 5707 E/A/T) für Stoppuhr u. MOTOR OFF
•
ggf. Einsteller (# 7 5719) zur Einstellung der Kreiselempfindlichkeit.
Allgemeine Hinweise zum nachträglichen Einbau von Gebern und Schaltern
Der Schieberegler kann nur zwischen den beiden Steuerknüppeln eingebaut wer-
den (s. Anleitung Schieberegler). Alle anderen Bedienelemente können beliebig im
vorderen Bereich des Senders eingebaut werden. Die Aufnahmebohrungen sind im
Auslieferungszustand mit Kunststoffstopfen verschlossen.
Genauere Informationen zur Funktion und zum Einsatz dieser Bedienelemente
finden Sie jeweils an entsprechender Stelle dieser Bedienungsanleitung.
4.2. Was muß wie gehen?
Wenn Sie Ihre neue Fernsteuerung jetzt gleich ausprobieren wollen, können Sie zur
Probe eine Empfangsanlage zusammenstellen. Voraussetzung ist, daß die in Kapitel
4.1 beschrieben Vorbereitungen erledigt sind und die Geberzuordnung (Mode) 1
eingestellt ist (siehe 8.2.2 Die Geberzuordnung (Mode) wählen).
Wenn Sie die C
OCKPIT

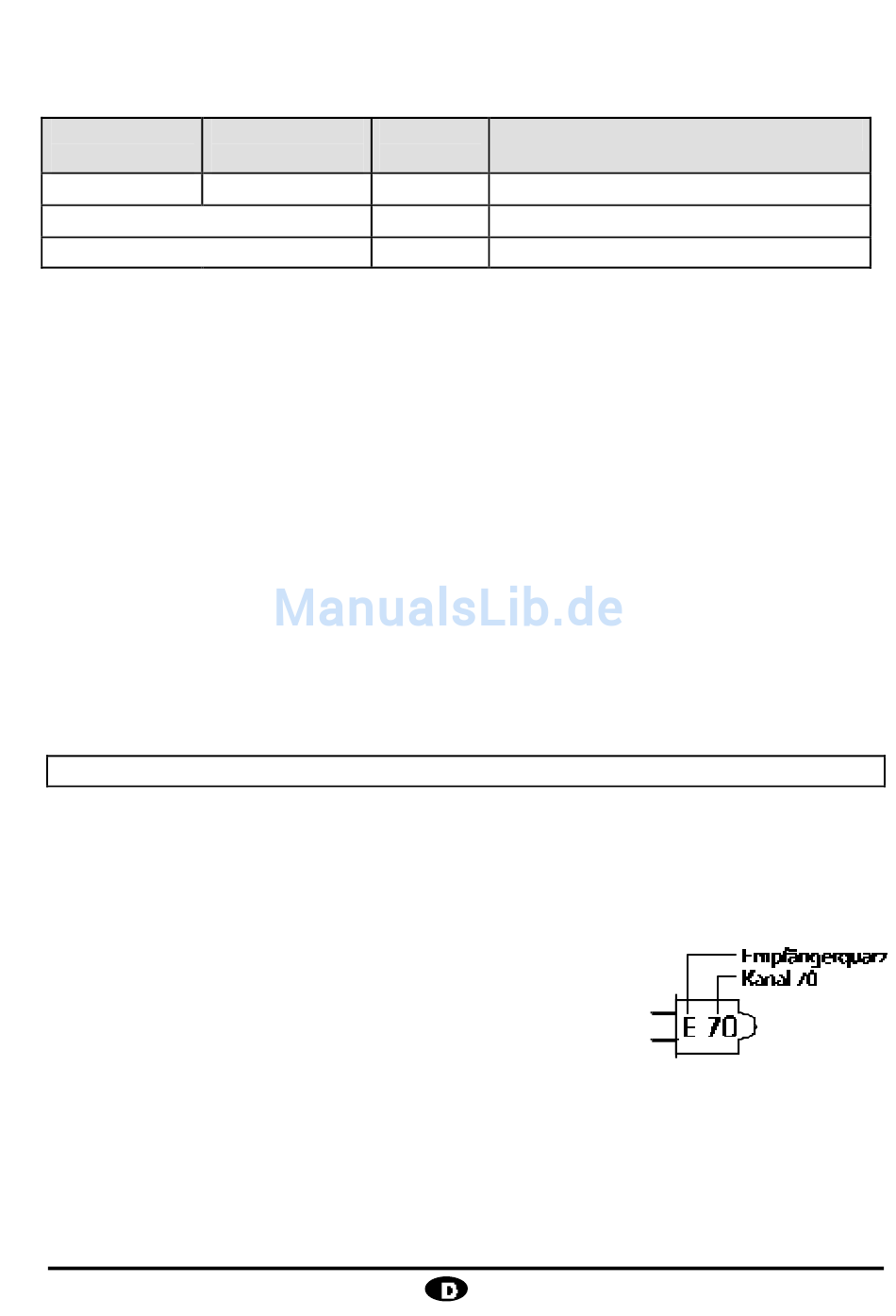

setzen Sie zuerst den passenden Empfängerquarz (glei-
cher Kanal wie der Senderquarz) ein. MULTIPLEX-
Empfängerquarze haben eine gelbe Hülle und sind mit
dem Buchstaben „E" vor der Kanalnummer gekennzeich-
net. Beachten Sie auch hier wie beim Sender, daß der
Empfängerquarz zum Frequenzband des Empfängers
paßt. Das Frequenzband von MULTIPLEX Empfängern erkennen Sie an der Farbe
der Antenne:
Orange
Grün
Rot
Das Frequenzband von Sender und Empfänger muß übereinstimmen!
Funktion im Anschluß
(s. Abb.V)
Autorotation
mit MULTIPLEX The Brick/EinStein gekauft haben,
MM
= 35 MHz-Band
= 40 MHz-Band
= 72 MHz-Band
Schaltertyp
S3 2-stufig (# 7 5742)
S2 2-stufig (# 7 5742)
S1 3-stufig (# 7 5740 oder # 7 5707 E/A/T)
11
