8.3.2.
Mitte und Endausschläge der Servos einstellen
Die Mittelstellung und Endausschläge (in beide Richtungen getrennt) aller 7 Kanäle
können einzeln eingestellt werden.
Das Ziel der Einstellung Mitte ist bei Neutralstellung des Gebers und der zugehöri-
gen Trimmung das Servo so einzustellen, daß das Ruder auch in Neutralstellung
steht. Mit der Einstellung Endausschlag können die vom Modellhersteller vorgege-
benen Ruderausschläge in beiden Richtungen genau eingestellt werden.
Der einzustellende Wert wird mit dem zugehörigen Knüppel gewählt und mit ei-
nem Symbol im Display angezeigt:

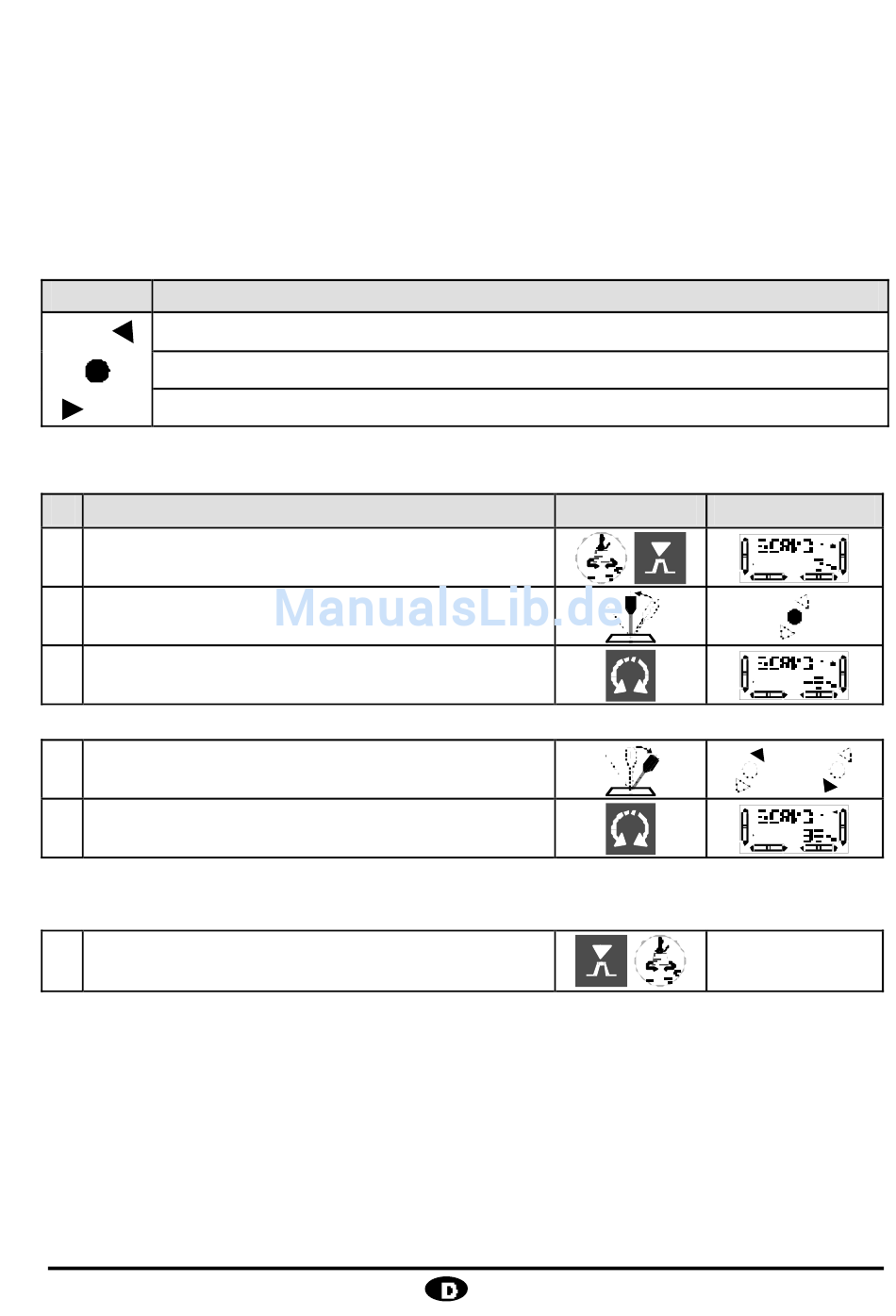

Symbol
Bedeutung
Servoendausschlag für Geberstellung rechts oder vorne
Servomitte
Servoendausschlag für Geberstellung links oder hinten
So werden die Mittelstellungen und Endausschläge eingestellt:
Arbeitsschritt
Im Menü SERVO die Einstellung SERVO1 (für z.B.
1.
Servo 1)anwählen und in zweite Zeile wechseln
Geber des jeweiligen Servos in Mittelstellung brin-
2.
Die Mitte des Servos kann jetzt eingestellt werden
3.
Servoendausschläge einstellen:
Geber des Servos in eine der beiden Endstellungen
4.
Die mit dem Geber gewählte Endstellung jetzt
5.
Um den anderen Servoendausschlag einzustellen zuerst den Geber in die andere
Endposition bringen und Schritt 4. - 5. wiederholen.
6.
Weiter gemäß Übersichtsblatt
Hinweis:
Servomitte und –endausschläge nicht zu stark verändern. Besser zuerst die mecha-
nische Voreinstellung durch variieren der Länge von Gestänge, Servohebel bzw.
Ruderanlenkung und der Position des Servohebels auf dem Servoabtrieb so genau
wie möglich durchführen. Dadurch können Linearitätsfehler und Ruderspiel auf ein
Minimum reduziert werden und die Stellkraft des Servo läßt sich optimal ausnutzen.
gen
z.B. –6 %
bringen und halten
einstellen z.B. 96 %
Zurück in die 1. Zeile.
25
