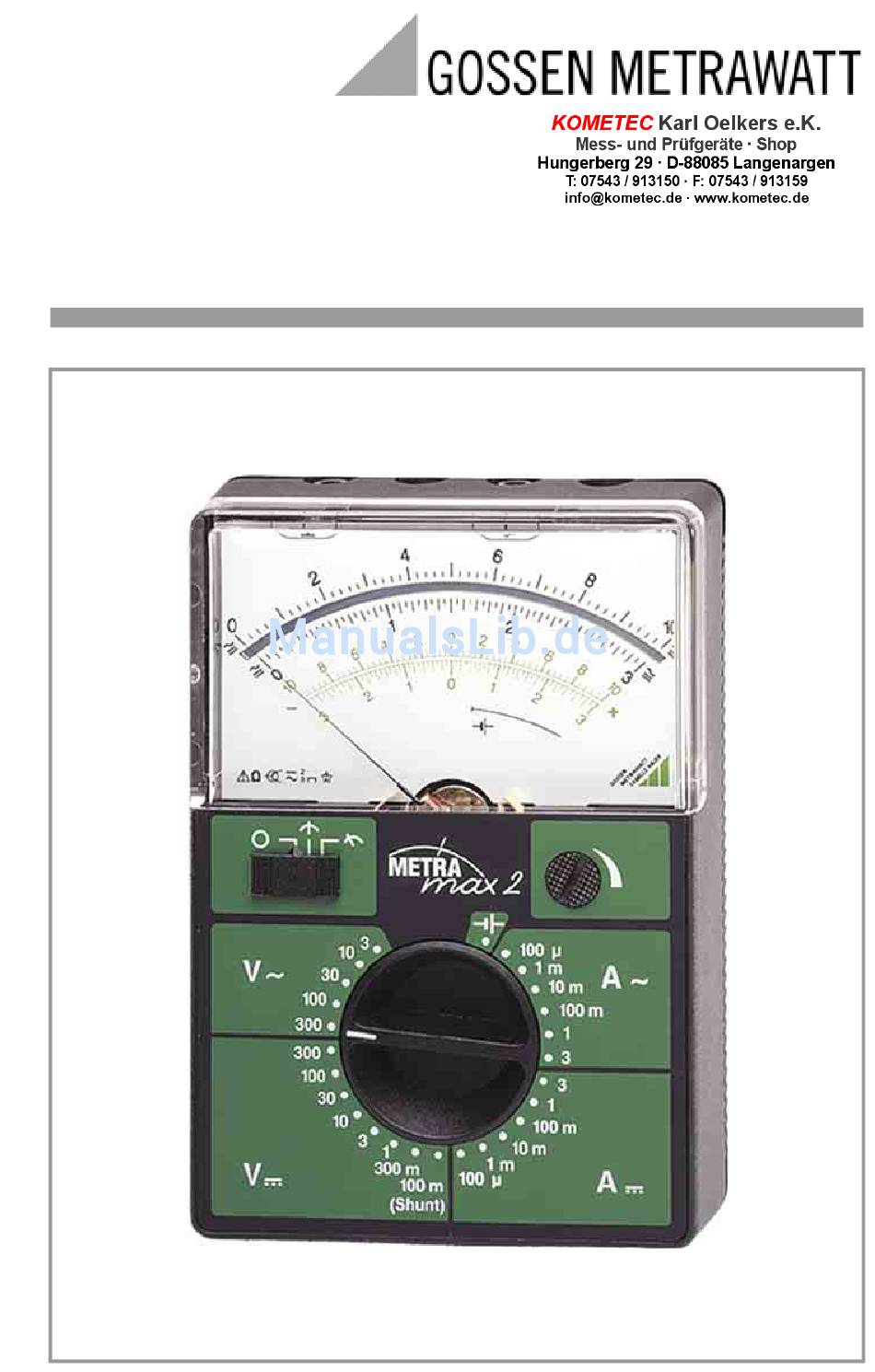

- Seite 1 Bedienungsanleitung Operating instructions Mode d‘emploi METRAmax 2 3-348-734-02 Analog-Multimeter 4/5.06...

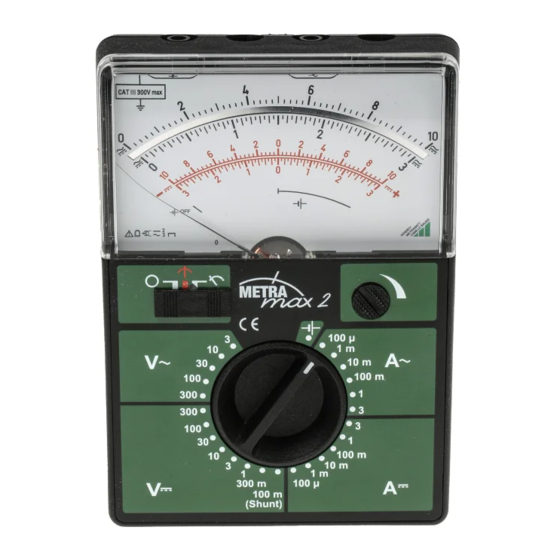

- Seite 2 Bedienelemente 6F22 1 Stellschraube für mechanischen Nullpunkt OFF auf Skala) 2 Betriebsart-Schiebeschalter 3 Messbereich-Drehschalter 4 Drehknopf zur elektrischen Nullpunkteinstellung in Skalenmitte 5 Sicherheits-Anschlussbuchsen 6 Nase zum Öffnen des Gerätes 7 Batteriefach GMC-I Gossen-Metrawatt GmbH...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Sicherheitsmerkmale und -vorkehrungen ......4 Beschreibung ..............6 Bedienung ................7 Inbetriebnahme ................. 7 3.1.1 Batterie anschließen ................7 3.1.2 Kontrolle des mechanischen Nullpunktes ..........8 3.1.3 Kontrolle des elektrischen Nullpunktes ..........8 3.1.4 Batteriekontrolle ................8 Spannungsmessung ................9 3.2.1 Gleichspannungsmessung .............. -
Seite 4: Sicherheitsmerkmale Und -Vorkehrungen
CE-Kennzeichnung. Die entsprechende Kon- formitätserklärung kann von GMC-I Gossen-Metrawatt GmbH angefordert werden. Das Analog-Multimeter METRAmax 2 ist entsprechend den Sicherheitsbestimmungen IEC 61010-1/EN 61010-1/VDE 0411-1 gebaut. Es gewährleistet bei bestimmungsgemä- ßer Verwendung die Sicherheit des Gerätes und des Bedienenden. - Seite 5 • In Stromkreisen mit Koronaentladung (Hochspan- nung!) dürfen mit dem METRAmax 2 keine Messungen durchgeführt werden. • Besondere Vorsicht ist geboten, wenn in HF-Stromkrei- sen gemessen wird. Dort können gefährliche Misch- spannungen vorhanden sein. • Messungen bei feuchten Umgebungsbedingungen sind nicht zulässig. Hände, Schuhe, Fußboden und Arbeitsplatz müssen trocken sein.
-
Seite 6: Beschreibung
Beschreibung Bei METRAmax 2 werden die Messbereiche mit einem Betriebsart-Schiebeschalter und einem Messbereich-Dreh- schalter gewählt. Die Skala ist mit einem Spiegel unterlegt. Das robuste Kunststoffgehäuse und die gefederten Lager- steine des gegen Fremdfelder weitgehend unempfindlichen Kernmagnet-Drehspulmesswerkes schützen das Gerät vor Beschädigung bei rauher mechanischer Beanspruchung. -
Seite 7: Bedienung
Bedienung 3.1 Inbetriebnahme 3.1.1 Batterie anschließen Im Batteriefach 7 befindet sich bereits eine Batterie 9 V (IEC 6F22), die nicht angeschlossen ist. Um diese anzu- schließen, muss das Gehäuseunterteil abgenommen wer- den. Hierzu wird die Nase 6 an der Stirnseite des Gerätes mit geeignetem Werkzeug nach innen gedrückt. -
Seite 8: Kontrolle Des Mechanischen Nullpunktes
Bei der Kontrolle des mechanischen Nullpunktes darf das METRAmax 2 nicht angeschlossen sein. ➭ Den Betriebsart-Schiebeschalter 2 in Stellung „0“ brin- ➭ Das METRAmax 2 in waagerechte Lage bringen ➭ Der Zeiger muss genau über dem Strich mit der Be- zeichnung „... -
Seite 9: Spannungsmessung
➭ Den Messbereich-Drehschalter 3 in die entsprechende Messbereichsstellung bringen: V 300 V ... 100 mV ➭ Das METRAmax 2 anschließen ➭ Den Messwert ablesen: schwarze Skala Betriebsart: Elektrischer Nullpunkt in Skalenmitte ➭ Den Betriebsart-Schiebeschalter 2 in die Position stellen ➭... -
Seite 10: Direkte Wechselspannungsmessung Bis 300 V
➭ Den Messbereich-Drehschalter 3 in die entsprechende Messbereichsstellung bringen: V 300 V ... 3 V ➭ Das METRAmax 2 anschließen ➭ Den Messwert ablesen: schwarze Skala Um den Frequenzeinfluss so klein wie möglich zu halten, sollte die Anschlussbuchse „... -
Seite 11: Strommessung
Bevor in einen niedrigeren Messbereich umge- schaltet wird, müssen beide Spannungskompo- nenten geprüft werden. 3.3 Strommessung Das METRAmax 2 wird bei allen Strommessungen in Reihe mit dem Verbraucher in die Leitung mit niedrigerem Poten- tial gegen Erde angeschlossen. 3.3.1 Direkte Gleichstrommessung Betriebsart: Elektrischer Nullpunkt links ➭... -
Seite 12: Gleichstrommessung Über Nebenwiderstände (Shunts)
Messbereichsstellung bringen: A 3 A ... 100 ➭ Prüfen, ob der Zeiger in Skalenmitte steht, siehe Kapitel 3.1.3 auf Seite 8 ➭ Das METRAmax 2 nach Anschlussschema anschließen ➭ Den Messwert ablesen: rote Skala +/– 3.3.2 Gleichstrommessung über Nebenwiderstände (Shunts) Durch den Messfehler des Shunts wird die Messgenauig- keit beeinflusst. -
Seite 13: Wechselstrommessung
➭ Den Messbereich-Drehschalter 3 in folgende Position stellen: V 100 mV ➭ Prüfen, ob der Zeiger in Skalenmitte steht, siehe Kapitel 3.1.3 auf Seite 8 ➭ Das METRAmax 2 anschließen ➭ Den Messwert ablesen: rote Skala +/– 3.3.3 Wechselstrommessung ➭ Den Betriebsart-Schiebeschalter 2 in die Position stellen: ➭... -
Seite 14: Technische Kennwerte
Technische Kennwerte Messbereiche Gleich- und Innenwiderstand Gleich- und Spannungsabfall Wechselspannung Wechselstrom Ω μ 100 mV 10 M 55 mV Ω 300 mV 10 M 1 mA 55 mV Ω 10 M 10 mA 55 mV Ω Ω 10 M 100 mA 55 mV Ω... - Seite 15 Kurvenform Sinus Umgebungsbedingungen Lagertemperaturen –25 ... 65 °C (ohne Batterie) relative Luftfeuchte max. 75%, Betauung ist auszuschließen Stromversorgung Batterie 9 V-Flachzellenbatterie, IEC 6 L R61 (IEC 6F22), automatische Batterieab- schaltung nach 45 min. Überlastschutz Sicherung F3,15 H/250 V nach DIN VDE 0820 Teil 22/EN 60127-2 schützt die Stromkreise bei Überlastung.
-
Seite 16: Wartung
Glasscheibe können mit einem Antistatikmittel oder einem feuchten Tuch entfernt werden. 5.4 Rücknahme und umweltverträgliche Entsorgung Bei dem METRAmax 2 handelt es sich um ein Produkt der Kategorie 9 nach ElektroG (Überwachungs- und Kontrollin- strumente). Dieses Gerät fällt nicht unter die RoHS-Richtli- nie. -
Seite 17: Reparatur- Und Ersatzteil-Service Dkd-Kalibrierlabor Und Mietgeräteservice
Reparatur- und Ersatzteil-Service DKD-Kalibrierlabor* und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Gossen-Metrawatt GmbH Service-Center Thomas-Mann-Straße 16-20 90471 Nürnberg • Germany Telefon +49-(0)-911-8602-0 Telefax +49-(0)-911-8602-253 E-Mail service@gossenmetrawatt.com Diese Anschrift gilt nur für Deutschland. Im Ausland stehen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung. - Seite 18 Ein kostenloses Prüfmittelmanagement rundet unsere Angebotspalette ab. Ein Vor-Ort-DKD-Kalibrierplatz ist Bestandteil unserer Ser- vice-Abteilung. Sollten bei der Kalibrierung Fehler erkannt werden, kann unser Fachpersonal Reparaturen mit Origi- nal-Ersatzteilen durchführen. Als Kalibrierlabor kalibrieren wir natürlich herstellerunab- hängig. Servicedienste • Hol- und Bringdienst •...
-
