➭ Schließen Sie die Messleitungen an die Anschlussbuch-
sen „⊥" und „
Technische Daten WZ12B in Kurzform
Messbereich
Frequenzbereich
Übersetzungsverhältnis 1 mV/10 mA
10
Diodentest und Durchgangsprüfung
– Funktion Diode
➭ Überzeugen Sie sich, dass das Messobjekt spannungs-
frei ist. Fremdspannungen würden das Messergebnis
verfälschen!
➭ Stellen Sie den Drehschalter auf „

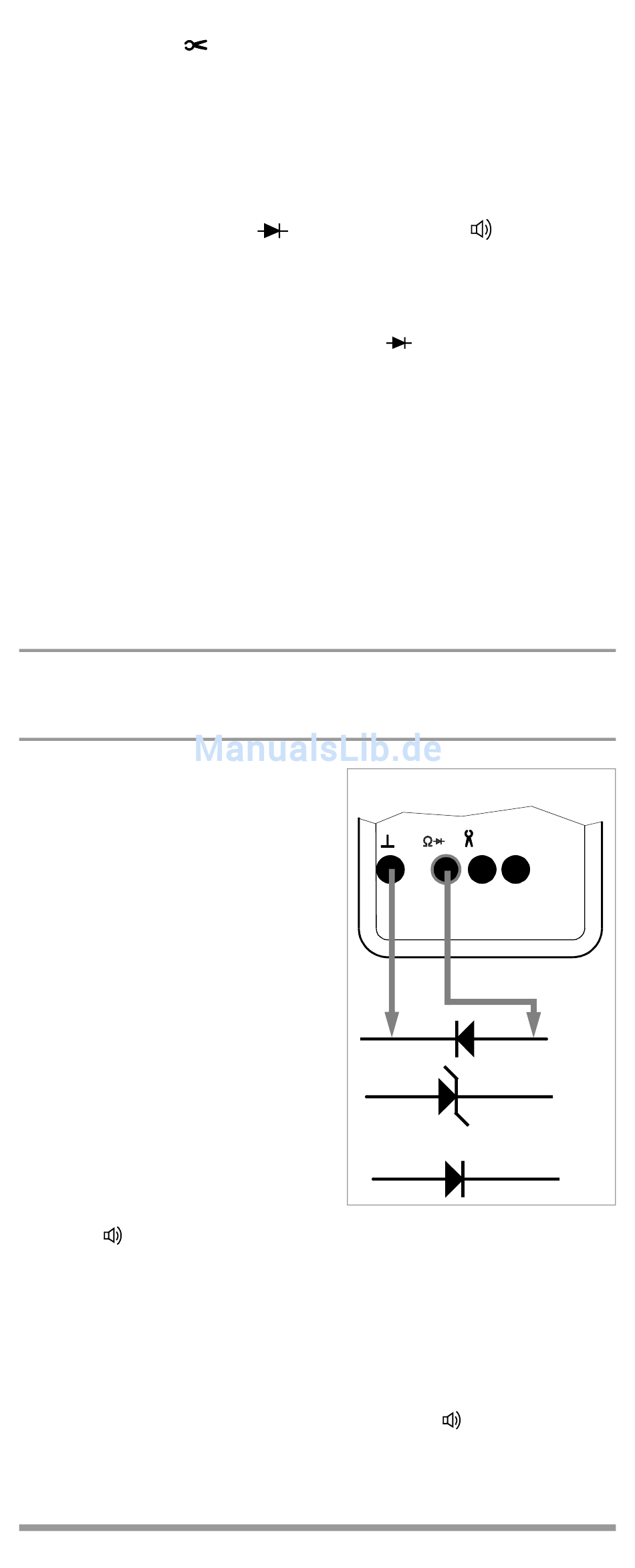

➭ Schließen Sie den Prüfling wie abgebildet an.
Durchlassrichtung bzw. Kurzschluss
Das Messgerät zeigt die Durchlassspannung in Volt an.
Solange der Spannungsfall den max. Anzeigewert von
1,999 V nicht überschreitet, können Sie auch mehrere in
Reihe geschaltete Elemente oder auch Referenzdioden mit
kleiner Referenzspannung prüfen.
Sperrrichtung oder Unterbrechung
Das Messgerät zeigt Überlauf „OL" an.
☞
Hinweis!
Parallel zur Diode liegende Widerstände und Halblei-
terstrecken verfälschen das Messergebnis!
Diodentest und Durchgangsprü-
fung mit Signalton
Bei eingeschalteter Funktion
„Signalton" gibt das Gerät bei
Anzeigewerten zwischen 0
und 1 V oder bei angelegtem
Widerstand < 250 Ω einen
Dauerton ab.
Signalton EIN (Zustand nach dem
Einschalten)
Nach dem Einschalten der
Funktion „Diodentest und
Durchgangsprüfung" mit dem
Drehschalter ist der Signalton
stets eingeschaltet. Gleichzei-
tig wird auf der LCD das
Symbol
(18) angezeigt. Wiederholtes kurzes Drücken
der Multifunktionstaste FUNC schaltet den Signalton
abwechselnd ein und aus.
Signalton AUS
➭ Drücken Sie kurz die Multifunktionstaste FUNC.
Das Gerät quittiert das Ausschalten mit einem Signalton.
Auf der LCD verschwindet das Symbol
Bei „langem" Tastendruck wird der Signalton immer ein-
geschaltet und durch einen zweimaligen Signalton quit-
tiert.
