Widerstandsmessung
➭ Überzeugen Sie sich, dass das Messobjekt spannungs-
frei ist. Fremdspannungen würden das Messergebnis
verfälschen!
➭ Stellen Sie den Drehschalter auf „Ω".

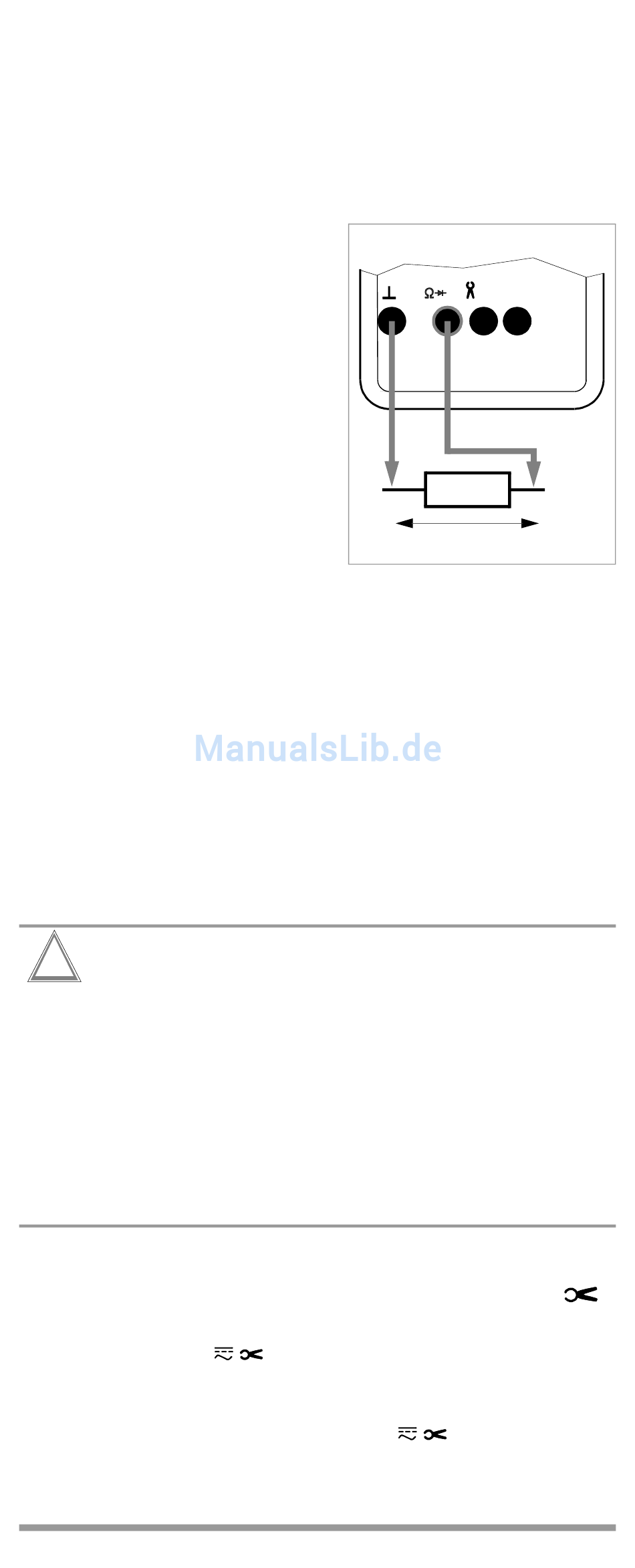

➭ Schließen Sie den Prüfling wie abgebildet an.
Nullpunkteinstellung im Messbereich 30 Ω
Bei der Messung kleiner
Widerstandswerte im Bereich
30 Ω können Sie den Wider-
stand der Zuleitungen und
Übergangswiderstände durch
Nullpunkteinstellung eliminie-
ren:
➭ Schließen Sie die Messlei-
tungen an das Gerät an und
verbinden Sie die freien
Enden.
➭ Drücken Sie kurz die Multi-
funktionstaste FUNC.
Das Gerät quittiert die Null-
punkteinstellung mit einem Signalton, auf der LCD wird
00
00
„
.
" (+1 Digit) angezeigt und der Dezimalpunkt blinkt.
Der im Augenblick des Drückens gemessene Wider-
stand dient als Referenzwert (max. 200 Digit). Er wird
von den danach gemessenen Werten automatisch abge-
zogen.
Die Nullpunkteinstellung können Sie löschen
– durch „langes" Drücken der Multifunktionstaste FUNC,
wobei ein zweimaliger Signalton das Löschen bestätigt,
– durch Ausschalten des Gerätes.
Zur Isolationswiderstandsmessung siehe Kap. 14.
!
Achtung!
Sollte ein „–" Zeichen vor der „
ein blinkender Kommapunkt erscheinen, so ist
ein Fehler bei der Nullpunkteinstellung aufgetre-
ten, der zu Fehlmessungen führen kann.
Abhilfe:
Für ein Reset wechseln Sie kurz die Messart
über den Drehschalter oder schalten Sie das
Gerät kurz aus und wieder ein. Gleichen Sie
anschließend den Nullpunkt erneut ab.
9
Wechselstrommessung mit dem
Zangenstromwandler WZ12B
Zur Zangenstrommessung verfügt das Gerät über eine
Schalterstellung „V
lers WZ12B der Messwert direkt in A angezeigt wird.
➭ Lesen Sie die Bedienungsanleitung zum WZ12B.
➭ Stellen Sie den Drehschalter auf „V
Sie kurz die Multifunktionstaste FUNC.
14
– Funktion
Widerstandsmessung
– Funktion Zange
", in der bei Anschluss des Wand-
