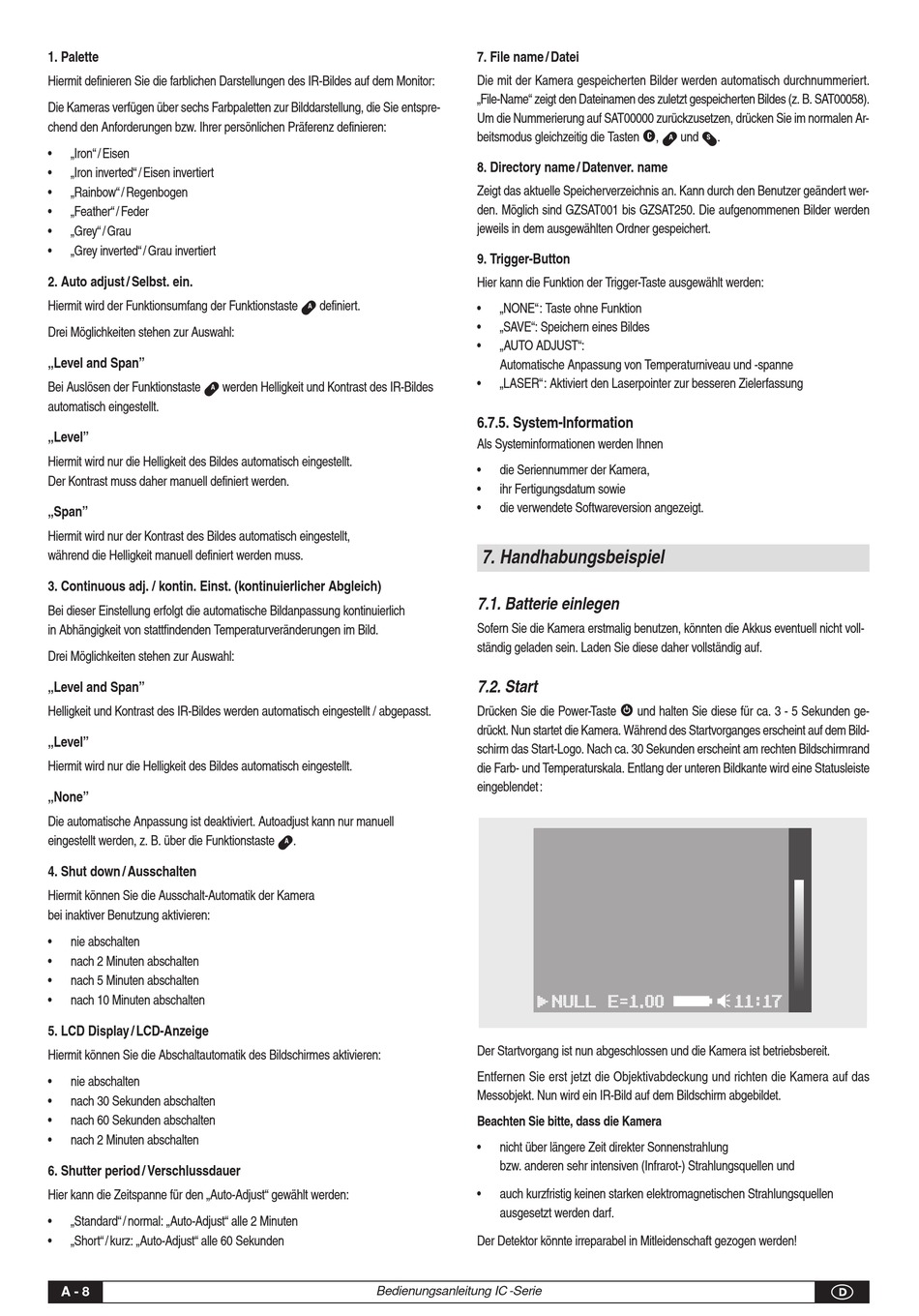

1. Palette
Hiermit definieren Sie die farblichen Darstellungen des IR-Bildes auf dem Monitor:
Die Kameras verfügen über sechs Farbpaletten zur Bilddarstellung, die Sie entspre-
chend den Anforderungen bzw. Ihrer persönlichen Präferenz definieren:
•
„Iron" / Eisen
•
„Iron inverted" / Eisen invertiert
•
„Rainbow" / Regenbogen
•
„Feather" / Feder
•
„Grey" / Grau
•
„Grey inverted" / Grau invertiert
2. Auto adjust / Selbst. ein.
Hiermit wird der Funktionsumfang der Funktionstaste
Drei Möglichkeiten stehen zur Auswahl:
„Level and Span"
A
Bei Auslösen der Funktionstaste
automatisch eingestellt.
„Level"
Hiermit wird nur die Helligkeit des Bildes automatisch eingestellt.
Der Kontrast muss daher manuell definiert werden.
„Span"
Hiermit wird nur der Kontrast des Bildes automatisch eingestellt,
während die Helligkeit manuell definiert werden muss.
3. Continuous adj. / kontin. Einst. (kontinuierlicher Abgleich)
Bei dieser Einstellung erfolgt die automatische Bildanpassung kontinuierlich
in Abhängigkeit von stattfindenden Temperaturveränderungen im Bild.
Drei Möglichkeiten stehen zur Auswahl:
„Level and Span"
Helligkeit und Kontrast des IR-Bildes werden automatisch eingestellt / abgepasst.
„Level"
Hiermit wird nur die Helligkeit des Bildes automatisch eingestellt.
„None"
Die automatische Anpassung ist deaktiviert. Autoadjust kann nur manuell
eingestellt werden, z. B. über die Funktionstaste
4. Shut down / Ausschalten
Hiermit können Sie die Ausschalt-Automatik der Kamera
bei inaktiver Benutzung aktivieren:
•
nie abschalten
•
nach 2 Minuten abschalten
•
nach 5 Minuten abschalten
•
nach 10 Minuten abschalten
5. LCD Display / LCD-Anzeige
Hiermit können Sie die Abschaltautomatik des Bildschirmes aktivieren:
•
nie abschalten
•
nach 30 Sekunden abschalten
•
nach 60 Sekunden abschalten
•
nach 2 Minuten abschalten
6. Shutter period / Verschlussdauer
Hier kann die Zeitspanne für den „Auto-Adjust" gewählt werden:
•
„Standard" / normal: „Auto-Adjust" alle 2 Minuten
•
„Short" / kurz: „Auto-Adjust" alle 60 Sekunden
A - 8
A
definiert.
werden Helligkeit und Kontrast des IR-Bildes
A
.
Bedienungsanleitung IC -Serie
7. File name / Datei
Die mit der Kamera gespeicherten Bilder werden automatisch durchnummeriert.
„File-Name" zeigt den Dateinamen des zuletzt gespeicherten Bildes (z. B. SAT00058).
Um die Nummerierung auf SAT00000 zurückzusetzen, drücken Sie im normalen Ar-
C
beitsmodus gleichzeitig die Tasten
8. Directory name / Datenver. name
Zeigt das aktuelle Speicherverzeichnis an. Kann durch den Benutzer geändert wer-
den. Möglich sind GZSAT001 bis GZSAT250. Die aufgenommenen Bilder werden
jeweils in dem ausgewählten Ordner gespeichert.
9. Trigger-Button
Hier kann die Funktion der Trigger-Taste ausgewählt werden:
•
„NONE": Taste ohne Funktion
•
„SAVE": Speichern eines Bildes
•
„AUTO ADJUST":
Automatische Anpassung von Temperaturniveau und -spanne
•
„LASER": Aktiviert den Laserpointer zur besseren Zielerfassung
6.7.5. System-Information
Als Systeminformationen werden Ihnen
•
die Seriennummer der Kamera,
•
ihr Fertigungsdatum sowie
•
die verwendete Softwareversion angezeigt.
7. Handhabungsbeispiel
7.1. Batterie einlegen
Sofern Sie die Kamera erstmalig benutzen, könnten die Akkus eventuell nicht voll-
ständig geladen sein. Laden Sie diese daher vollständig auf.
7.2. Start
P
Drücken Sie die Power-Taste
und halten Sie diese für ca. 3 - 5 Sekunden ge-
drückt. Nun startet die Kamera. Während des Startvorganges erscheint auf dem Bild-
schirm das Start-Logo. Nach ca. 30 Sekunden erscheint am rechten Bildschirmrand
die Farb- und Temperaturskala. Entlang der unteren Bildkante wird eine Statusleiste
eingeblendet:
Der Startvorgang ist nun abgeschlossen und die Kamera ist betriebsbereit.
Entfernen Sie erst jetzt die Objektivabdeckung und richten die Kamera auf das
Messobjekt. Nun wird ein IR-Bild auf dem Bildschirm abgebildet.
Beachten Sie bitte, dass die Kamera
•
nicht über längere Zeit direkter Sonnenstrahlung
bzw. anderen sehr intensiven (Infrarot-) Strahlungsquellen und
•
auch kurzfristig keinen starken elektromagnetischen Strahlungsquellen
ausgesetzt werden darf.
Der Detektor könnte irreparabel in Mitleidenschaft gezogen werden!
A
S
,
und
.
