7. An- und Abschalten, Inbetriebnahme,
Betrieb und Stillstand der Anlage

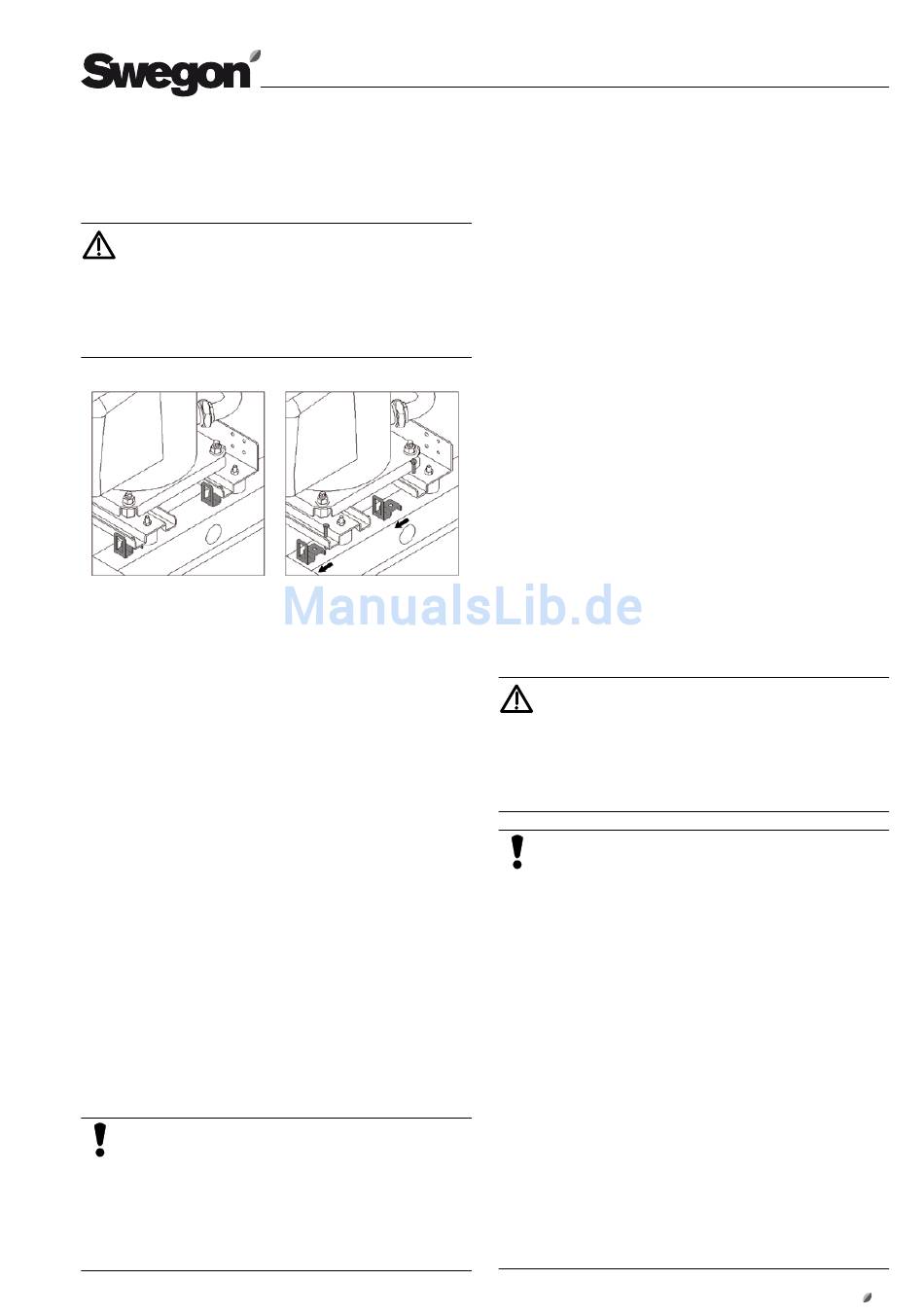

Achtung!
Wenn vorhanden, entfernen Sie bitte vor der Erst-
Inbetriebnahme die gelben Transportsicherungen aus den
Verankerungen der Verdichtergruppen.
7.1 Starten der Einheit
7.1.1 Vorkontrollen
•
Sicherstellen, dass alle elektrischen Anschlüsse korrekt
ausgeführt sind und alle Klemmen entsprechend
angezogen sind.
•
Sicherstellen, dass die Spannung an den RST-Klemmen
400 V +/- 5 % beträgt (oder bei Spezialspannungen
der auf dem Kennzeichnungsschild der Einheit ange-
gebenen Spannung entspricht). Sollte die Spannung
häufigen Schwankungen unterliegen, kontaktieren
Sie zur Wahl einer geeigneten Schutzvorrichtung
unser technisches Büro.
•
Sicherstellen, dass auf dem Kontrolldisplay der Kälte-
mittel druck in den Kältekreisläufen angezeigt wird.
•
Prüfen, dass keine Kältemittelleckagen vorliegen,
eventuell mit Hilfe eines Lecksuchgerätes.
•
Sicherstellen, dass die Ölsumpfheizungen der Verdichter
arbeiten. Der untere Teil der Verdichter muss warm
sein. Die Verdichtertemperatur muss 10-15 K über der
Umgebungstemperatur liegen.
Warnung!
Die Ölsumpfheizungen müssen mindestens 12 Stunden
vor der ersten Inbetriebnahme eingeschaltet werden.
Dieses erfolgt automatisch beim Einschalten des Haupt-
schalters.
•
Sicherstellen, dass die Hydraulikanschlüsse korrekt
ausgeführt sind (Angaben auf den Kennzeichnungs-
schildern Eingang/Ausgang beachten)
•
Sicherstellen, dass die Hydraulikanlage komplett
entlüftet wurde, indem sie schrittweise befüllt und
die Entlüftungseinrichtungen an der Oberseite
geöffnet wurden.
Diese Entlüftungseinrichtungen sind vom Anlagen-er-
richter gemeinsam mit einem Ausdehnungsgefäß mit
geeignetem Fassungsvermögen einzubauen.
7.1.2 Gerät im Standby
Das Gerät befindet sich im Standby, wenn dieses zwar
korrekt mit Strom versorgt wird, aber für den Betrieb
noch nicht aktiviert wurde.
7.1.3 Aktivierung der Einheit
Aktivierung der Anlage erfolgt automatisch durch
Aktivierung der Aus- bzw. Eingänge.
7.2 Notabschaltung
Diese erfolgt mittels des roten Hauptschalters am Schalt-
schrank, in dem er in die 0-Stellung gebracht wird.
In 0-Stellung ist die Spannungsversorgung zum Gerät
unterbrochen.
Achtung!
Bei Geräte Versionen mit 2 Trennschaltern ist darauf zu
achten, dass beide Schalter in die 0-Stellung geschaltet
werden!
Warnung!
Es wird empfohlen, die Einheit auch während der Stillstand-
zeit nicht spannungsfrei zu schalten, um die Spannung an
den Ölsumpfheizungen der Verdichter zu gewährleisten.
Nur in Fällen längerer Stillstandzeiten (z.B. saisonal bedingter
Stillstände).
Zum normalen Stoppen des Gerätes nicht die Spannung
mit Hilfe des Hauptschalters unterbrechen! Dieses
Element dient nur zur Unterbrechung der Spannung,
wenn kein Strom durch die Anlage fließen soll, das heißt,
wenn sie sich im OFF-Zustand befindet. Dieses könnte
beim Wiederanfahren der Anlage zur Beschädigungen der
Verdichter, durch nicht vorgeheizte Ölsumpfheizungen,
führen.
Die Schmelzschutzsicherungen sichern das Gerät. Für das
Lösen der Schmelzsicherungen wird Spezialwerkzeug
benötigt. Der Wechsel dieser Schmelzsicherungen darf
nur von Fachpersonal ausgeführt werden!
63
