6.3 Empfohlene Wasserkreisläufe

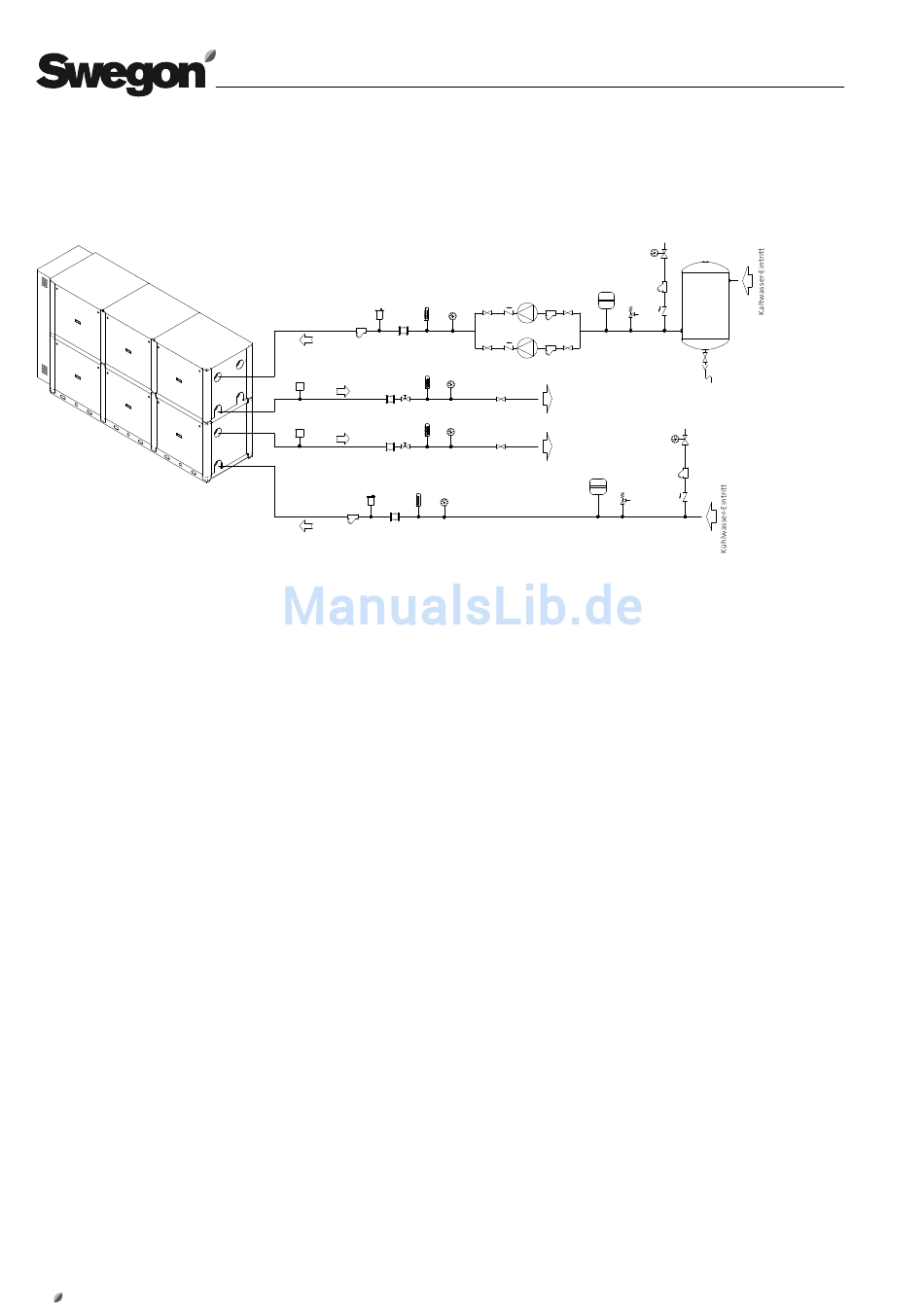

6.3.1 Empfohlener Wasserkreislauf für Wärmetauscher
Verbraucherseite und Kühlwasserseite
1. Zirkulationspumpe
2. Membranausdehnungsgefäß
3. Überdrucksicherheisventil
4. Rückschlagventil
5. Absperrventil
6. Pufferspeicher
7. Druckmanometer
8. Thermometer
9. Wasserfilter
56
10
8
7
9
11
8
7
14
11
17
8
7
14
11
17
8
10
7
9
11
10. Entlüftungsventil
11. Flexible Verbindung
12. Füllarmatur
13. Wasserablauf
14. Strömungswächter
17. Regelventil für den Abgleich des Volumenstroms
12
2
9
1
3
4
5
9
5
4
1
4
5
5
9
5
Kaltwasser-Austritt
5
12
Kühlwasser-Austritt
