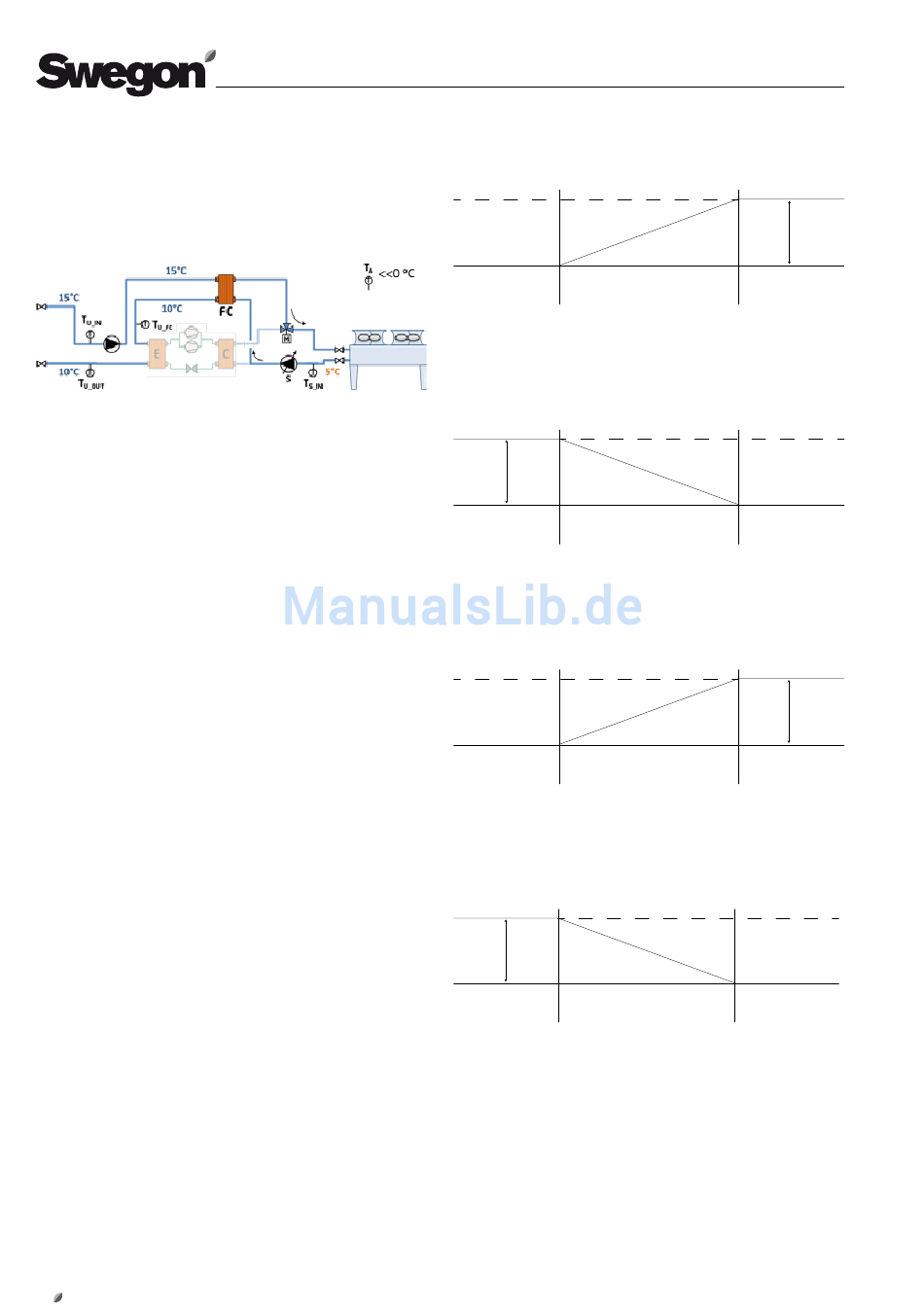

Winterbetrieb 2
Außentemperatur T
ist geringer als Rücklauftemperatur
A
im Verbraucherkreis T
, so dass 100 % freie Kühlung
U_IN
erreicht wird. Außentemperatur sehr niedrig.
•
Freie Kühlung: Ein
•
Mechanische Kühlung: Aus
•
Drehzahlgeregelte Pumpe: Drehzahlregelung nach
benötigter Kühlleistung
•
3-Wege-Freikühlventil: 100 % geöffnet über den
Freikühlwärmetauscher
•
Rückkühler: Aus
3.1.3 Funktionsbeschreibung Zubehör
3.1.3.1 Doppelter Sollwert
Über den Mikroprozessor kann im Kühlbetrieb eine
doppelte Sollwerteinstellung vorgegeben werden. Zum
Beispiel Sollwerteinstellung 1:(12/7 °C), Sollwerteinstellung
2:(0/-5 °C). Der Sollwert-Wechsel kann über Tastatur oder
über Digitaleingang erfolgen, die beiden Werte müssen
aber in jedem Fall innerhalb der Betriebsgrenzen der
Einheit liegen.
3.1.3.2 Sollwert-Kompensation nach Außenluft-
temperatur
Die Mikroprozessor-Steuerung der Einheit kann
den Sollwert dynamisch an Veränderungen der
Außenlufttemperatur anpassen. Die Kompensation kann
positiv oder negativ sein: Bei positiver Kompensation
steigt bei einem Anstieg der Außenlufttemperatur
auch die eingestellte Betriebstemperatur, bei
negativer Kompensation wird bei einem Anstieg der
Außenlufttemperatur die Solltemperatur gesenkt. Die
Kompensation kann sowohl am sommerlichen als auch
am winterlichen Sollwert (Wärmepumpen) erfolgen.
Durch Voreinstellung wird sowohl für den Sommer- als
auch für den Winterbetrieb die negative Kompensation
eingestellt, die Einstellung kann jedoch über die
Tastatur des Mikroprozessors geändert werden. Wenn
nicht anders angegeben, werden die in den unten
abgebildeten Diagrammen angegebenen Werte als
Einstellwerte verwendet. Ein bauseitiger Außenluftfühler
muss montiert werden.
22
Kompensation Sommer-Positiv
Set Point 1 12/7°C
25°C
T1
Außenlufttemperatur
Kompensation Sommer-Negativ
Set Point 2 17/12°C
5°C
25°C
T1
Außenlufttemperatur
Kompensation Winter-Positiv
Set Point 2 30/40°C
0°C
T1
Außenlufttemperatur
Kompensation Winter-Negativ
Set Point 1 40/45°C
5°C
0°C
T1
Außenlufttemperatur
Set Point 2 17/12°C
5°C
35°C
T2
Set Point 1 12/7°C
35°C
T2
Set Point 1 40/45°C
5°C
15°C
T2
Set Point 2 35/40°C
15°C
T2
