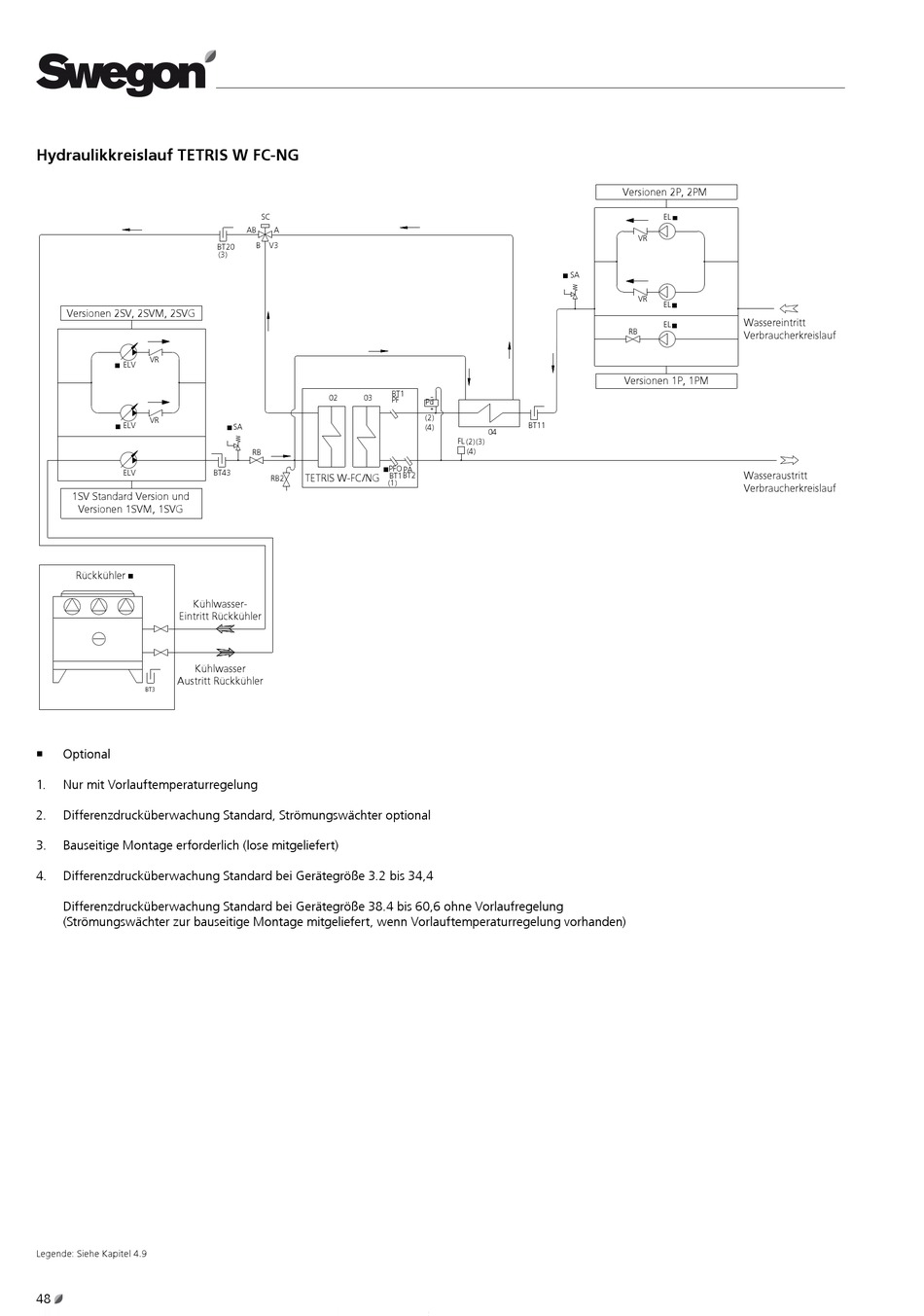

Hydraulikkreislauf TETRIS W FC-NG
Versionen 2SV, 2SVM, 2SVG
VR
ELV
VR
ELV
ELV
1SV Standard Version und
Versionen 1SVM, 1SVG
Rückkühler
Kühlwasser-
Eintritt Rückkühler
Kühlwasser
Austritt Rückkühler
BT3
Optional
1.
Nur mit Vorlauftemperaturregelung
2.
Differenzdrucküberwachung Standard, Strömungswächter optional
3.
Bauseitige Montage erforderlich (lose mitgeliefert)
4.
Differenzdrucküberwachung Standard bei Gerätegröße 3.2 bis 34,4
Differenzdrucküberwachung Standard bei Gerätegröße 38.4 bis 60,6 ohne Vorlaufregelung
(Strömungswächter zur bauseitige Montage mitgeliefert, wenn Vorlauftemperaturregelung vorhanden)
Legende: Siehe Kapitel 4.9
48
SC
AB
A
B
V3
BT20
(3)
02
03
SA
RB
BT43
TETRIS W-FC/NG
RB2
(1)
BT1
PF
Pd
(2)
BT11
(4)
04
FL
(2)
(3)
(4)
PFO PA
BT1 BT2
Versionen 2P, 2PM
EL
VR
SA
VR
EL
Wassereintritt
EL
RB
Verbraucherkreislauf
Versionen 1P, 1PM
Wasseraustritt
Verbraucherkreislauf
