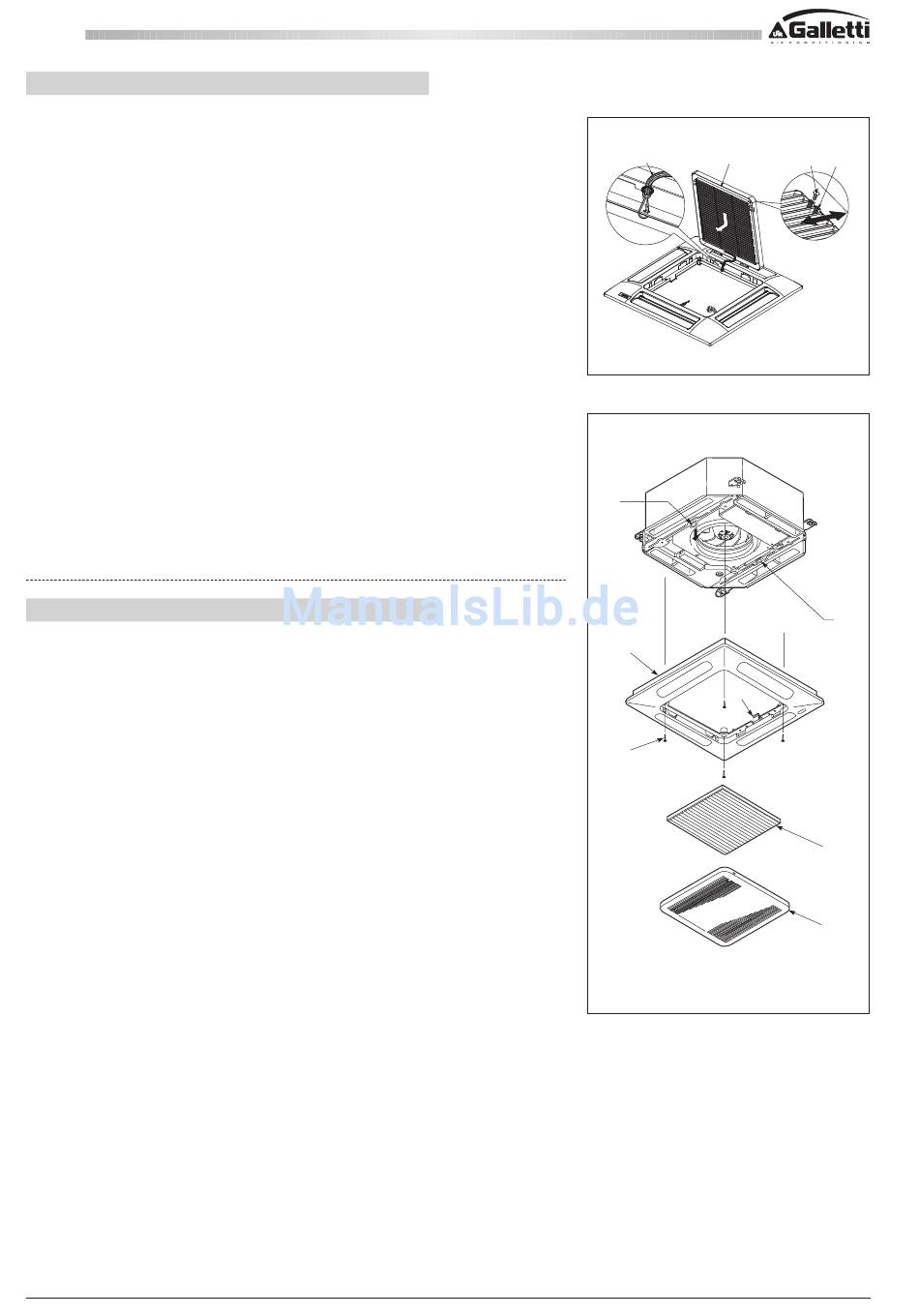

5 - INSTALLATION DU PANNEAU FRONTAL - GRILLE
• Le panneau frontal / grille est livré dans un emballage séparé
- Code K60N129T pour IWC3-4-5
- Code K60N130T pour IWC6
- Code K60N131T pour IWC8
• Avant d'installer le panneau frontal:
- Retirer les vis (1) de blocage des fixations (2) de chaque côté (ne pas oublier de remettre en
place ces vis après l'installation).
- Pour ouvrir la grille (3), déplacer les deux fixations (2) dans le sens de la flèche.
- Ouvrir la grille (3) de 45°.
- Décrocher le câble de sécurité (4) du tableau (ne pas oublier de l'accrocher à nouveau après
l'installation).
- Soulever la grille pour la retirer du tableau.
• Pour installer le panneau frontal:
- Tourner les deux clips de blocage (5) vers le bas.
- Accrocher le tableau du panneau (6) à l'unité à l'aide de deux crochets (7) en les faisant
coïncider avec les clips de blocage (5).
Note (modèles IWC 6-8):
- Attention lors de l'orientation du panneau: les crochets ne sont pas de la même dimension. Les
présenter exactement face au clip de blocage correspondant.
- Contrôler la position du tableau du panneau par rapport au faux plafond. Si nécessaire, régler
la position de l'unité interne.
- Fixer le tableau du panneau à l'unité en utilisant les vis spéciales et les rondelles (8) fournies
à cet effet.
- Mettre en place la grille (3) en s'assurant que filtre (9) est correctement positionné.
- Accrocher le câble de sécurité au tableau, fermer la grille et remettre en place les vis de blocage
des fixations (2).
5 – INSTALLATION FRONTPLATTE-GITTER
• Die Frontplatte / das Gitter wird in einer getrennten Verpackung geliefert
- Code K60N129T für IWC3-4-5
- Code K60N130T für IWC6
- Code K60N131T für IWC8
• Vor der Installation der Frontplatte:
- Die Befestigungsschrauben (1) der Feststellvorrichtungen (2) auf jeder Seite ausschrauben
(nach der Installation müssen sie wieder eingeschraubt werden).
- Zum Öffnen des Gitters (3), die zwei Feststellvorrichtungen (2) in Pfeilrichtung verstellen.
- Das Gitter (3) um 45° öffnen.
- Das Sicherheitsseil (4) des Schranks entfernen (nach der Installation muss es wieder
eingehängt werden).
- Das Gitter anheben und aus dem Schrank entfernen.
• Zur Installation der Frontplatte:
- Die beiden Befestigungsclip (5) nach unten drehen.
- Den Rahmen (6) mit den beiden Haken (7) so an das Gerät einhängen, dass diese mit den
Befestigungsclip (5) übereinstimmen.
Anmerkung (für Modelle IWC 6-8):
- Vorsicht bei der Ausrichtung des Rahmens, die Haken sind nicht gleich lang. Sie müssen sich
genau gegenüber dem Befestigungsclip befinden.
- Die genaue Position des Rahmens zur Hängedecke überprüfen. Wenn nötig, die Position der
Inneneinheit nachjustieren.
- Den Rahmen mit den mitgelieferten speziellen Schrauben und Unterlegscheiben (8) am Gerät
befestigen.
- Das Gitter (3) in seine Aufnahme einsetzen und prüfen, dass der Filter (9) richtig positioniert
ist.
- Das Sicherheitsseil in den Rahmen einhängen, das Gitter schließen und die Befestigungsschrauben
der Feststellvorrichtungen (2) wieder einschrauben.
