IWC
2. - PRÉSENTATION

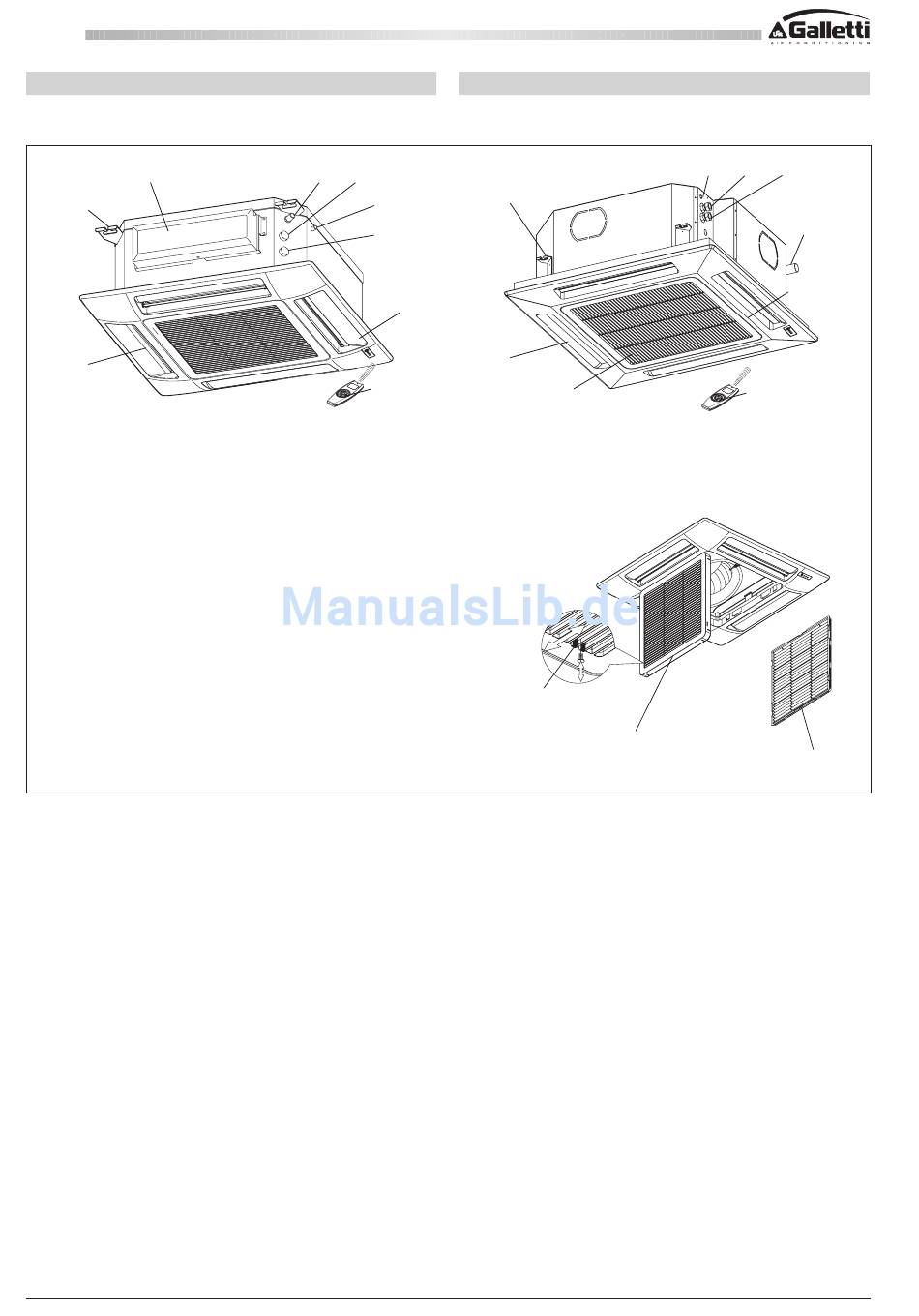

2.1 - DESCRIPTION
IWC 3-4-5
10
5
3
1 Entrée d'air (grille d'aspiration)
2 Blocage de la grille d'aspiration
(sur 2 côtés)
3 Sortie d'air (soufflage sur 4 côtés)
4 Filtre à air
5 Étriers de suspension
6 Entrée d'eau
7 Sortie d'eau
8 Purge d'air batterie
9 Écoulement condensats
10 Tableau électrique
11 Témoins et récepteur
12 Télécommande
2.2 - ACCESSOIRES FOURNIS AVEC L'APPAREIL
• Gabarit pour le perçage des trous pour l'installation.
• Bac auxiliaire de collecte des condensats
• Manuel d'installation et d'utilisation
Note:Le panneau / grille est livré dans un emballage séparé.
UNIQUEMENT POUR IWC 6-8
• 8 rondelles de support pour installation de l'unité au plafond.
• 2 colliers pour fixer le tuyau des condensats.
• Tuyau flexible pour le raccord des condensats (Ø int. 32 mm).
• Mastic pour assurer l'étanchéité des points de passage des câbles
électriques.
6
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten.
2.1 - BESCHREIBUNG:
8 7
9
6
11
12
1 Lufteintritt (Ansauggitter)
2 Ansauggitterverschluss
(auf 2 Seiten)
3 Luftaustritt (Ausblasung auf 4 Seiten)
4 Luftfilter
5 Hängebügel
6 Wassereinlauf
7 Wasserauslauf
8 Entlüftung Wärmetauscher
9 Kondenswasserauslauf
10 Schaltschrank
11 Kontrolllampen und Empfänger
12 Fernbedienung
2.2 – ZUBEHÖR IM LIEFERUMFANG DES GERÄTS
• Schablone zum Bohren der Befestigungslöcher.
• Zusätzliche Kondenswasserwanne
• Installations- und Bedienungsanleitung
Anmerkung: Die Verkleidung / das Gitter befinden sich in einer getrennten
Verpackung.
NUR FÜR IWC 6-8
• 8 Unterlegscheiben zum Anhängen des Geräts an der Decke.
• 2 Schellen zur Befestigung des Kondenswasserschlauchs.
• Kondenswasserschlauch (Ø innen 32 mm).
• Kitt zum Abdichten der Stromkabeldurchgänge.

2 - VORSTELLUNG

IWC 6-8
5
3
1
2
1
8 7
6
9
11
12
4
