9.5 - ENTRETIEN COURANT SUPPLÉMENTAIRE
• L 'inspection, le nettoyage et le changement des composants internes
nécessitent le démontage du réservoir principal des condensats.
Attention: certaines pièces métalliques sont coupantes et peuvent
blesser.
• Démontage du réservoir:
- Retirer la grille d'aspiration.
- Éliminer l'eau de condensation présente dans le réservoir dans un
seau en retirant le bouchon en caoutchouc (1). Le remettre en place
aussitôt après.
- R etirer le groupe façade / grille (2) en dévissant les quatre vis de
fixation (3). Il est possible d'utiliser les deux clips (4) pour maintenir
la façade de l'appareil en suspension.
- Retirer les vis (5) de fixation des deux plaques (6) de soutien du
réservoir (7).
- Retirer le réserver en le saisissant par les deux clips (4). Le manipuler
avec précaution: les parties en polyéthylène sont en effet fragiles.
- Nettoyer au besoin l'intérieur du réservoir et s'assurer que le tuyau
n'est pas bouché.
- S'assurer que l'échangeur thermique est propre. Au besoin, le
dépoussiérer avec un aspirateur à embout en caoutchouc en veillant
à ne pas endommager les ailettes.
• Remontage du réservoir:
- R emettre en place le réservoir (7) en plaçant le bouchon de vidange
(1) côté pompe. Revisser les vis de fixation (5).
- R emettre en place la façade (2) en utilisant les deux clips (4) du
réservoir pour la suspendre à l'appareil. Revisser les vis de fixation
(3).
- Remettre en place la grille avec le filtre à air.
- Accrocher à nouveau la corde de sécurité de la grille au tableau,
fermer la grille et remettre en place les vis de blocage des fixations.
9.6 - ALARME NIVEAU D'EAU
• N ote: en conditions de fonctionnement normal, la pompe des
condensats est actionnée en même temps que la vanne de l'échangeur
principal.
• E n cas d'élévation anormale du niveau d'eau dans le réservoir des
condensats (due à un mauvais fonctionnement de la pompe, à des
saletés dans le réservoir, à un tuyau d'évacuation bouché, etc.),
un contact de sécurité (de type flotteur) coupe l'alimentation de la
commande à distance et provoque l'arrêt de la ventilation, la fermeture
de la vanne de réglage et met en marche la pompe en permanence. Sur
les modèles à télécommande, le voyant de fonctionnement clignote.
WC66000102 - Rev 05
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten.
1
5
6
3

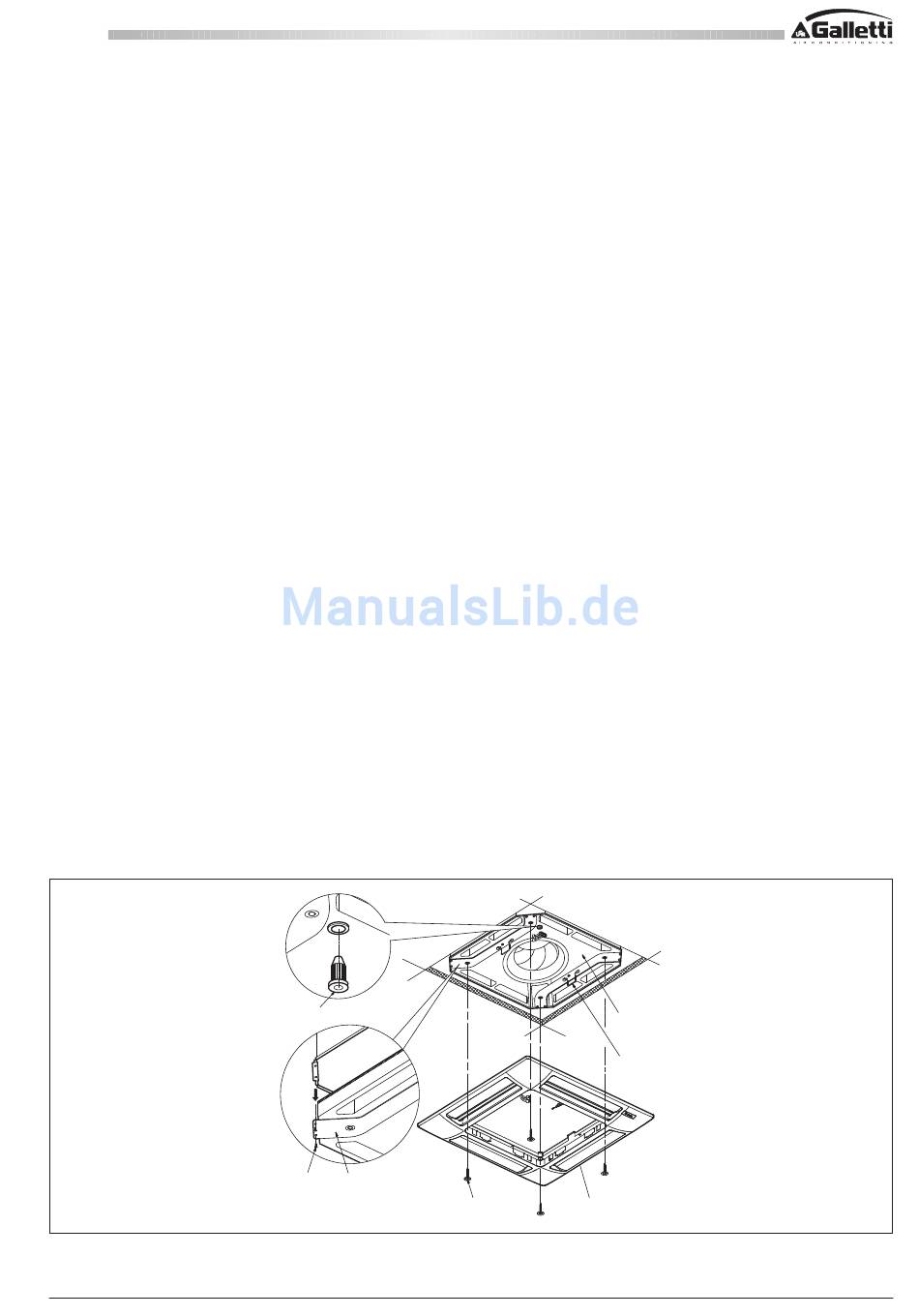

9.5 – ZUSÄTZLICHE WARTUNG
• F ür die Inspektion, Reinigung und den Austausch von Komponenten
muss die Hauptkondenswasserwanne abmontiert werden.
Achtung: Einige Metallteile weisen scharfe Kanten auf und können
zu Verletzungen führen.
• Abmontieren der Wanne :
- Das Ansauggitter abnehmen.
- Den Gummideckel (1) entfernen und das in der Wanne verbliebene
Kondenswasser in einen Eimer entleeren. Den Deckel gleich wieder
schliessen.
- Die vier Befestigungsschrauben (3) ausdrehen und die Gruppe
Frontplatte / Gitter (2) abnehmen. Die Frontplatte mit den beiden Clip
(4) am Gerät festhalten.
- Die Befestigungsschrauben (5) der beiden Halteplatten (6) der Wanne
(7) ausdrehen.
- Die Wanne an den beiden Clip (4) ergreifen und entfernen. Vorsichtig
vorgehen, die Polyäthylenteile sind zerbrechlich.
- Das Wanneninnere wenn nötig reinigen und überprüfen, ob die
Ablaufleitung frei ist.
- Ü berprüfen, ob der Wärmetauscher sauber ist. Wenn nötig mit einem
Staubsauger mit Gummidüse vorsichtig entstauben, damit die Rippen
nicht beschädigt werden.
• Montage der Wanne :
- Die Wanne (7) in ihre Aufnahme einsetzen, wobei sich der Ablaufdeckel
(1) auf der Pumpenseite befinden muss. Die Befestigungsschrauben
(5) einschrauben.
- Die Frontplatte (2) in ihre Aufnahme einsetzen und mit den zwei Clip
(4) der Wanne am Gerät befestigen. Die Befestigungsschrauben (3)
einschrauben.
- Das Gitter mit dem Luftfilter einsetzen.
- Das Sicherheitsseil des Gitters am Schaltschrank einhängen, das Gitter
schließen und die Befestigungsschrauben der Feststellvorrichtungen
einschrauben.
9.6 – ALARM WASSERSTAND
• A nmerkung: Bei normalem Betrieb wird die Kondenswasserpumpe
gleichzeitig mit dem Ventil des Hauptwärmetauschers in Gang gesetzt.
• F alls das Wasser in der Kondenswasserwanne abnormal ansteigt
(wegen defekter Pumpe, schmutziger Wanne, verstopfter Ablaufleitung
usw.), unterbricht ein Sicherheitskontakt (Schwimmer) die Versorgung
der Fernsteuerung und stoppt den Lüfter, schließt das Regelventil
und betätigt die Pumpe im Dauerbetrieb. Bei den Modellen mit
Fernbedienung blinkt die Betriebskontrolllampe.
