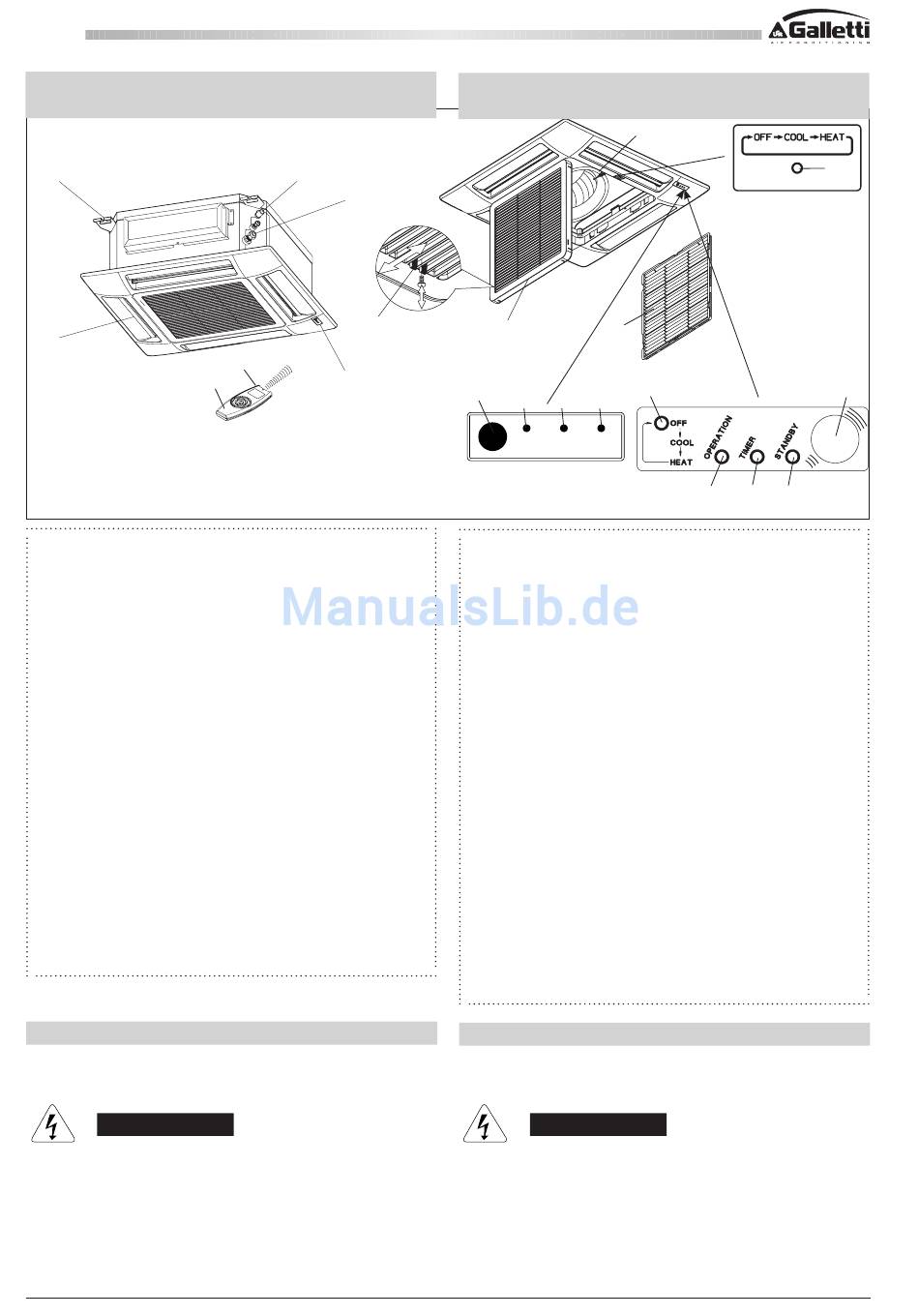

8. - DÉSIGNATION DES COMPOSANTS ET
COMMANDE À DISTANCE
12
3
1. Télécommande
2. Capteur télécommande: mesure la température ambiante à hauteur de la
télécommande; le climatiseur est réglé en fonction de la température mesurée.
3. Refoulement air: distribue l'air traité dans l'espace.
4. Reprise air: l'air ambiant est aspiré et passe à travers le filtre qui retient la poussière.
5. Récepteur: reçoit les signaux envoyés par la télécommande à rayons infrarouges
(émetteur).
6. Sélecteur fonctionnement (sans télécommande): appuyer sur cette touche pour
passer d'une fonction à l'autre (OFF, COOL et HEAT).
AVERTISSEMENT: la position OFF ne coupe pas l'alimentation électrique. Utiliser
l'interrupteur principal pour couper l'alimentation électrique du climatiseur.
7. Témoin fonctionnement (OPERATION): il s'allume quand l'unité est en marche.
Il clignote une fois pour confirmer la réception et la mémorisation du signal de la
télécommande. Il clignote sans interruption durant l'activation d'une fonction de
protection (dégivrage, etc.).
8. Témoin attente (STANDBY): il s'allume quand le climatiseur est sous tension et prêt
à recevoir le signal de la télécommande.
9. Témoin TIMER: il s'allume quand l'unité est contrôlée par le timer.
10. Fixation de fermeture de la grille d'aspiration (sur les deux côtés).
11. Filtre à air
12. Étriers de suspension.
13. Raccords frigorifiques.
14. Raccord évacuation condensats.
15. Capteur: mesure la température ambiante à hauteur de l'unité; quand la télécommande
est inactive, le climatiseur est réglé en fonction de la température mesurée.
NOTE: Le clignotement simultané des 3 témoins OPERATION, TIMER et STANDBY
indique que le mode de fonctionnement sélectionné n'est pas compatible avec l'unité.
Dans ce cas, le climatiseur ne fonctionne pas tant que la bonne modalité n'est pas
sélectionnée.

LIEU D'INSTALLATION

•
Il est recommandé de confier l'installation du climatiseur à un technicien qualifié
qui doit veiller à suivre les instructions d'installation fournies.
AVERTISSEMENT
•
Ne pas installer le climatiseur à un endroit où sont présents des fumées,
des gaz inflammables ou une grande quantité d'humidité, dans une serre par
exemple.
•
Ne pas installer le climatiseur à un endroit où sont présents des appareillages
qui produisent une chaleur excessive.
•
Ne pas installer l'unité interne dans une pièce où elle risque d'être exposée
à des éclaboussures d'eau (une buanderie par exemple).
36
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten.
14
13
10
2
1
5
8 - BEZEICHNUNG DER TEILE UND
FERNBEDIENUNG
4 11
5
7 9 8
OPER TIMER STBY
1. Fernbedienung
2. Sensor Fernbedienung: Erfasst die Raumtemperatur rund um die Fernbedienung, das
Klimagerät wird über die gemessene Temperatur geregelt.
3. Luftausblasung: Verteilt die aufbereitete Luft im Raum.
4. Luftansaugung: Die Raumluft wird durch einen Filter angesaugt, der den Staub
zurückhält.
5. Empfänger: Empfängt die von der Infrarot-Fernbedienung (Sender) übermittelten
Signale.
6. Betriebswählschalter (ohne Fernbedienung): Diese Taste zum Umschalten von einer
Funktion zur anderen drücken (OFF, COOL und HEAT).
HINWEIS: Die Position OFF unterbricht die Stromzufuhr nicht. Das Klimagerät über den
Hauptschalter von der Stromversorgung trennen.
7. Kontrolllampe Betrieb (OPERATION): Leuchtet auf, wenn das Gerät in Betrieb ist. Es
blinkt ein Mal wenn die Fernbedienung das Signal empfangen und gespeichert hat. Es
blinkt während den Schutzfunktionen (Abtauen usw.) kontinuierlich.
8. Kontrolllampe Warten (STANDBY): Leuchtet auf, wenn das Klimagerät an die
Stromversorgung angeschlossen und zum Empfang der Signale von der Fernbedienung
bereit ist.
9. Kontrolllampe TIMER: Leuchtet auf, wenn das Gerät durch den Timer gesteuert wird.
10. Feststellvorrichtung Ansauggitter, auf beiden Seiten.
11. Luftfilter.
12. Hängebügel.
13. Kältemittelanschlüsse.
14. Anschluss Kondenswasserablauf
15. Sensor: Erfasst die Raumtemperatur rund um die Fernbedienung. Wenn die
Fernbedienung nicht aktiv ist, wird das Klimagerät über die gemessene Temperatur
geregelt.
ANMERKUNG: Blinken die 3 Kontrolllampen OPERATION, TIMER und STANDBY
gleichzeitig, ist die ausgewählte Betriebsart mit dem betreffenden Gerät nicht
kompatibel. Wenn dies geschieht, funktioniert das Klimagerät bis zur Rückstellung auf
die richtige Funktionsweise nicht.
INSTALLATIONSORT
•
Es empfiehlt sich, das Klimagerät von einem Fachmann gemäß den beiliegenden
Anweisungen installieren zu lassen.
HINWEIS
•
Dieses Klimagerät nicht an Orten mit Rauch, entflammbaren Gasen oder
großer Feuchtigkeit, wie in einem Treibhaus, installieren.
•
Das Klimagerät nicht an Orten mit Vorrichtungen installieren, die große
Wärme entwickeln.
•
Das Gerät nicht in Räumen installieren, wo es mit Wasser bespritzt werden
könnte (z.B. Wäschereien).
15
6
7 9 8
