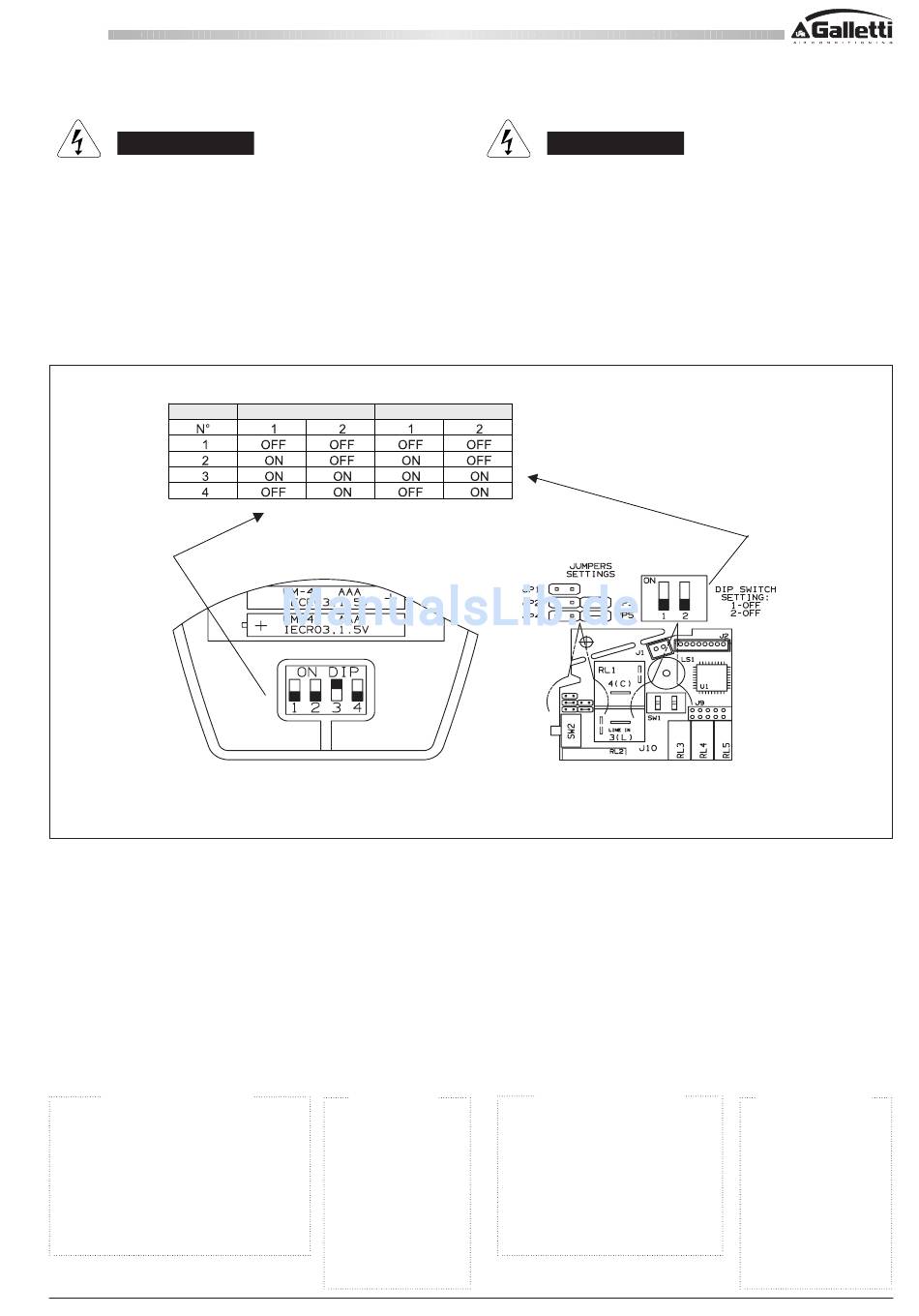

4.5.3 - TÉLÉCOMMANDE: SÉLÉCTEURS D'ADRESSE
AVERTISSEMENT
S'assurer que l'unité interne est éteinte et que l'interrupteur
principal d'alimentation se trouve sur la position OFF (éteint)
avant d'ouvrir l'unité.
En cas d'installation de plusieurs unités (jusqu'à un maximum
de 4) dans le même espace, il est nécessaire d'orienter chaque
télécommande vers sa propre unité interne.
Unité
Gerät
MODELES AVEC COMMANDE CABLEE
Symboles des composants
B1
Capteur par niveau
C1,2
Condensateur ventilateur
F1
Fusible
K1
Relais d'alarme
K2
Relais d'alarme
M1
Moto ventilateur
M2
Pompe condensation
PCB
Carte circuit imprimé
P
Relais de puissance
WC66000102 - Rev 05
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten.
Télécommande
Fernbedienung
Unité interne
Télécommande
Fernbedienung
Couleurs des fils
WHT
Blanc
BLK
Noir
GRY
Gris
RED
Rouge
YEL
Jaune
BRN
Marron
VLT
Violet
ORG
Orange
PNK
Rose
BLU
Bleu
GRN/YEL Jaune/Vert
4.5.3 - FERNBEDIENUNG: ADRESSENWÄHLSCHALTER
HINWEIS
Bevor das Gerät geöffnet wird sicherstellen, dass der
Hauptschalter auf OFF (Aus) gestellt ist.
Werden mehrere Geräte (bis zu 4) im gleichen Raum installiert,
muss jeder Fernbedienung die eigene Inneneinheit zugeordnet
werden.
Inneneinheit
CARTE ÉLECTRONIQUE
PLATINE
MODELLE MIT VERDRAHTETER STEUERUNG
Symbole der Komponenten
B1
Füllstandsensor
C1,2
Lüfterkondensator
F1
Sicherung
K1
Alarmrelais
K2
Alarmrelais
M1
Lüfter
M2
Kondenswasserpumpe
PCB
Platine gedruckte Schaltung
PR
Leistungsrelais
Farben der Leiter
WHT
Weiß
BLK
Schwarz
GRY
Grau
RED
Rot
YEL
Gelb
BRN
Braun
VLT
Violett
ORG
Orange
PNK
Rosa
BLU
Blau
GRN/YEL Gelb/Grün
