IWC

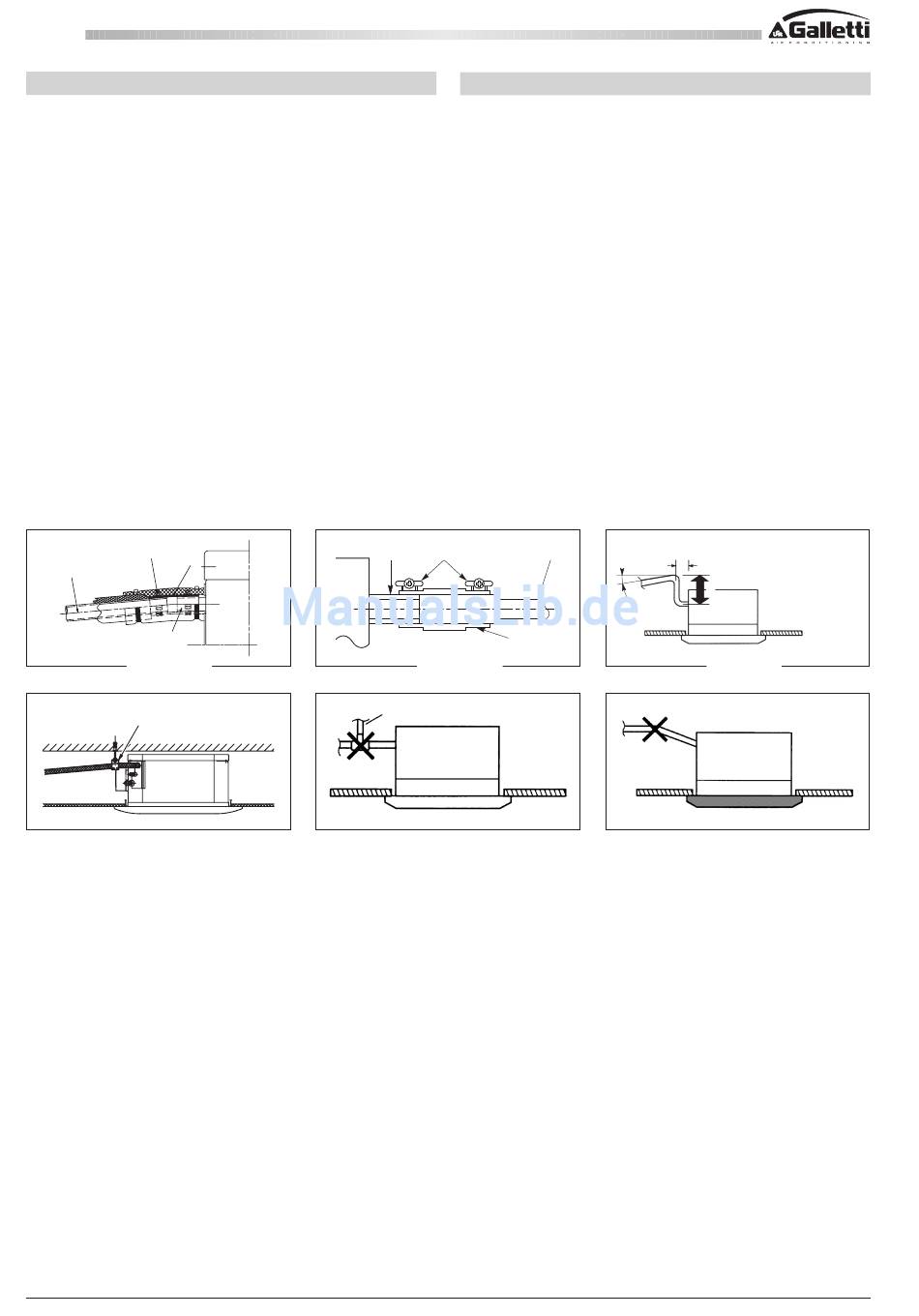

4. -BRANCHEMENTS/ SCHÉMAS ÉLECTRIQUES
4.1 - RACCORDEMENTS HYDRAULIQUES
• R accord 1/2" (MODÈLES IWC 3-4-5) 3/4" (MODÈLES IWC 6-8) gaz
femelle sur l'unité.
- Entrée d'eau: raccordement bas.
- Sortie d'eau: raccordement haut.
• P our l'utilisation en mode rafraîchissement, il est indispensable
le montage d'une vanne motorisée ; différemment le réservoir de
condensation risque de déborder durant l'arrêt de l'unité commandé par
le thermostat ou en cas de panne de la pompe de condensation (pour le
montage de la vanne, voir le Chapitre "Accessoires").
Attention: bloquer correctement les raccords de l'unité avec une
contre-clé lors du serrage pour éviter la torsion des tuyaux à l'intérieur
de l'unité.
• I soler soigneusement les tuyaux d'arrivée et de sortie d'eau ainsi que
les dispositifs installés sur le circuit (vannes d'arrêt, etc.). Utiliser un
matériau adapté aux conditions d'utilisation et à la température de l'eau.
• L 'unité est équipée d'un système de purge d'air au-dessus des
raccords. Selon les types d'installation, le montage de vannes de purge
supplémentaires sur le réseau hydraulique pourrait s'avérer nécessaire.
IWC 3-4-5
3
2
4
1
FIGURE 04
ABBILDUNG 04
14
FIGURE 07
ABBILDUNG 07
4.2 -
RACCORDEMENT PURGE DES CONDENSATS
• A u raccord d'évacuation des condensats de l'unité (1), raccorder le
tuyau flexible (2) fourni à cet effet et le fixer à l'aide du collier (3) fourni.
Ne pas forcer sur la bouche d'évacuation.
• R accorder un tuyau en PVC rigide (4) à l'extrémité du tuyau flexible (2)
et le fixer à l'aide d'un collier (3) fourni à cet effet.
Note: fixer les colliers en plaçant les vis vers le haut (figure 05).
• I soler correctement le tuyau à l'aide de mousse de polyéthylène.
• A ttention au risque gel en hiver dans les faux plafonds
• S i nécessaire, il est possible de faire remonter la canalisation des
condensats juste après la sortie de l'unité. Hauteur maximum: 25 cm
(figure 06)..
• S 'assurer que la canalisation d'évacuation est légèrement inclinée dans
le sens de l'évacuation et qu'elle ne forme pas un siphon (figure 06).
• L a canalisation doit être soutenue à l'aide de quelques supports (figure
07).
• V eiller à ne pas installer une évacuation d'air (figure 08) dans une
mauvaise position.
• N e pas installer la canalisation inclinée vers le haut près de la sortie
(figure 09). Cette précaution sert à prévenir un retour d'eau quand
l'unité s'arrête (figure 09).
12
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten.
4 - ANSCHLÜSSE - STROMLAUFPLÄNE
4.1 - WASSERANSCHLÜSSE
• A nschluss am Gerät 1/2" (MODELLE IWC 3-4-5) 3/4" (MODELLE IWC
6-8) Gas Innengewinde.
- Wassereinlauf: Anschluss unten.
- Wasserauslauf: Anschluss oben.
• F ür den Einsatz im Kühlbetrieb muss unbedingt ein motorbetriebenes
Ventil montiert werden, andernfalls besteht die Gefahr, dass die
Kondenswasserwanne während des Stopps des Geräts durch den
Thermostat oder im Falle einer Störung der Kondenswasserpumpe leckt
(die Montage des Ventils ist im Abschnitt „Zubehör" beschrieben).
Achtung:Die Anschlüsse einwandfrei an das Gerät befestigen, beim
Anziehen einen zweiten Schlüssel verwenden, damit die Rohre im
Innern des Geräts nicht verdreht werden.
• D ie Wasserein- und -auslaufleitungen und die im Leitungsnetz installierten
Vorrichtungen (Absperrventile usw.) sorgfältig isolieren. Dazu geeignetes
Material für die Einsatzbedingungen und Wassertemperatur verwenden.
• D as Gerät ist mit einem Entlüftungsventil oberhalb der Anschlüsse
ausgerüstet. Je nach Anlage kann es nötig sein, im Wassernetz weitere
Entlüftungsventile zu installieren.
IWC 6-8
1
3
FIGURE 05
ABBILDUNG 05
FIGURE 08
ABBILDUNG 08
4.2 -
• D en mitgelieferten Schlauch (2) unter dem Kondenswasseranschluss
des Geräts (1) anschließen und mit der mitgelieferten Schelle (3)
befestigen. Am Kondenswasserauslauf nicht zu stark anziehen.
• D as PVC-Rohr (4) am Ende des Schlauchs (2) anschließen und mit
einer mitgelieferten Schelle (3) befestigen.
Anmerkung: Die Schellen mit den Schrauben nach oben befestigen
(Abbildung 05).
• D ie Leitung mit Polyäthylenschaum gut isolieren.
• V orsicht im Winter wegen Frostgefahr in den Hängedecken.
• F alls nötig, die Kondenswasserleitung gleich am Geräteausgang nach
oben führen. Max. Höhe: 25 cm (Abbildung 06)..
• S icherstellen, dass die Ablaufleitung eine leichte Neigung in der
Auslaufrichtung aufweist und keinen Siphon bildet (Abbildung 06).
• D ie Leitung muss mit einigen Halterungen gestützt werden (Abbildung
07).
• D ie Entlüftungen nicht in falscher Position installieren (Abbildung 08).
• D ie Leitung nicht mit einer Steigung in Richtung Auslauf installieren
(Abbildung 09). Es besteht die Gefahr, dass das Wasser zurückläuft,
wenn das Gerät stoppt (Abbildung 09).
4
A
min 2%
2
FIGURE 06
FIGURE 09
ANSCHLUSS DER KONDENSWASSERLEITUNG
A: max cm 12 (IWC 3-4-5);
max cm 30 (IWC 6-8)
B: max cm 25
B
ABBILDUNG 06
ABBILDUNG 09
WC66000102 - Rev 05
