IWC

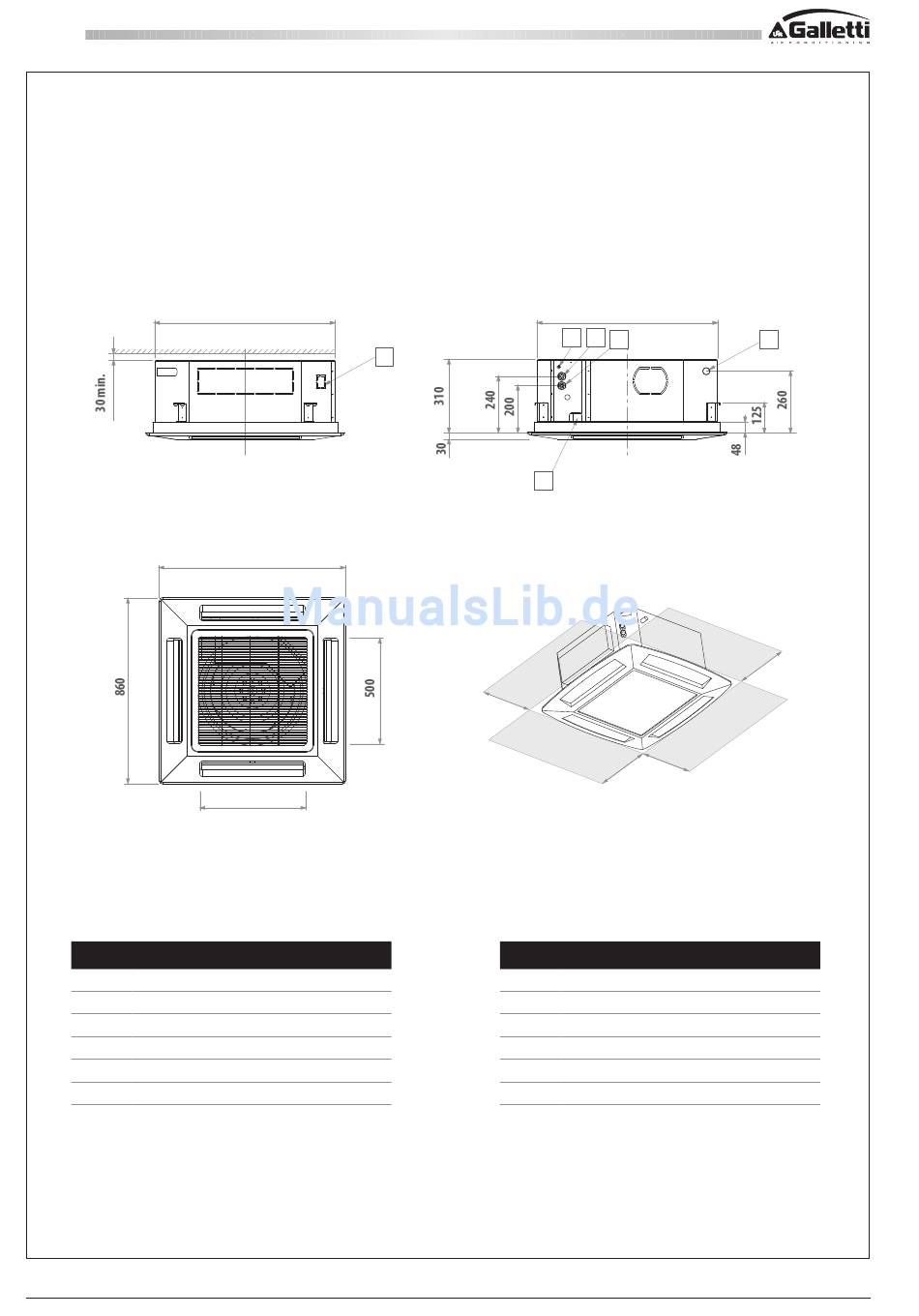

IWC 062F/T
760
860
500
LÉGENDES
A Trou condensats: Ø 32 mm extérieur
B Entrée d'eau: 3/4" gaz femelle
C Sortie d'eau: 3/4" gaz femelle
D Purge d'air batterie
E Passage des câbles électriques
F Prise d'air frais: 60x55 mm
8
La reproduction même partielle de ce manuel est interdite / DER Nachdruck des Handbuches ist auch nur auszugsweise streng verboten.
760
F
F
860
500
D C
760
D C
B
E
E
1 m
1 m
1 m
LEGENDE
A Kondenswasseröffnung: Ø außen 32 mm
B Wassereinlass: 3/4" BSP , Innengewinde
C Wassereinlass: 3/4" BSP , Innengewinde
D Entlüftung Batterie
E Durchgang Stromkabel
F Erneuerungsluftöffnung: 60x55 mm
760
B
A
A
1 m
1 m
1 m
WC66000102 - Rev 05
1 m
