5.3.4 Beispiel zur Berechnung der Abgasrohrlängen GB212-15 mit GA-K

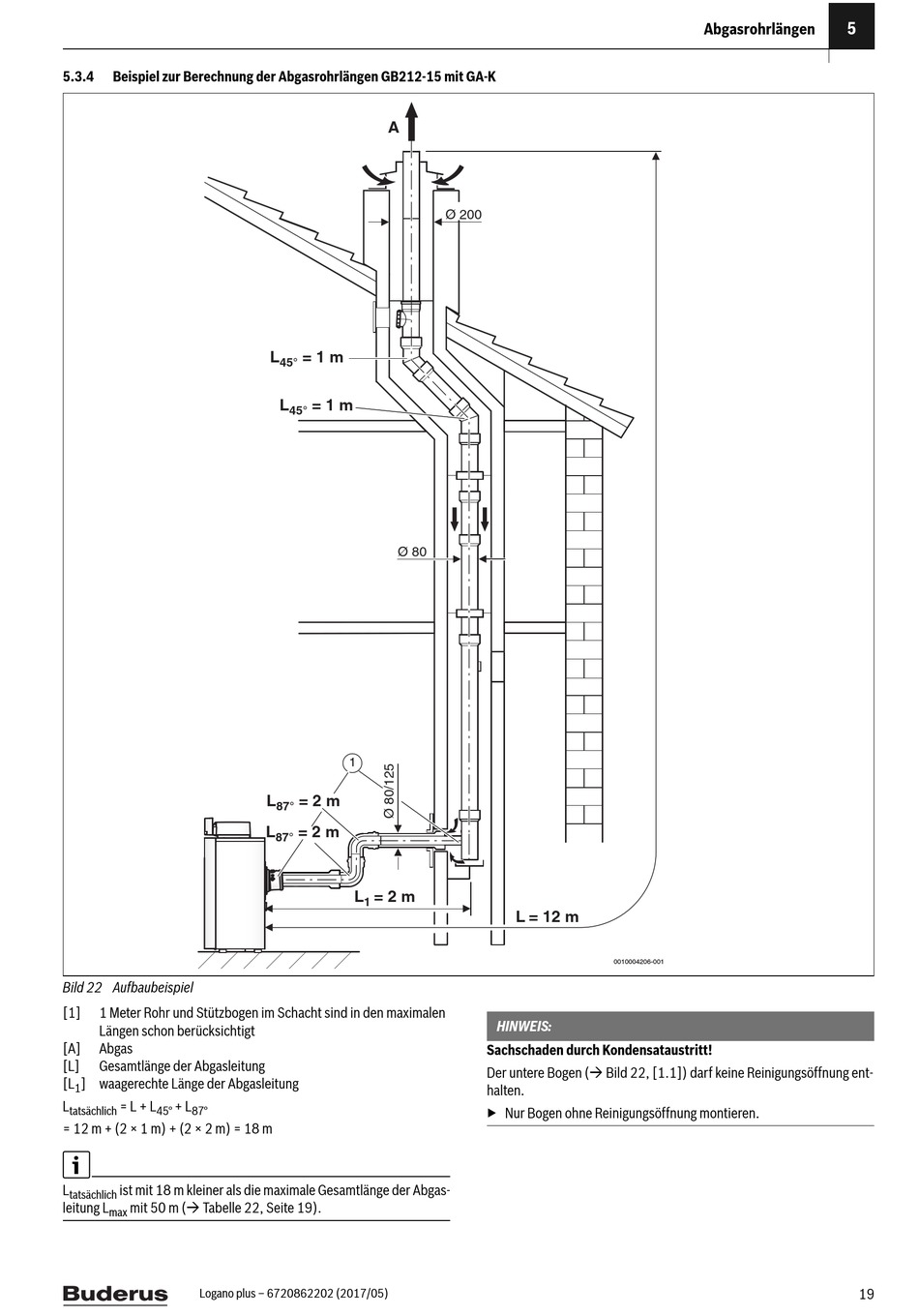

Bild 22 Aufbaubeispiel
[1] 1 Meter Rohr und Stützbogen im Schacht sind in den maximalen
Längen schon berücksichtigt
[A] Abgas
[L] Gesamtlänge der Abgasleitung
[L ] waagerechte Länge der Abgasleitung
1
L = L + L + L
tatsächlich 45° 87°
= 12 m + (2 × 1 m) + (2 × 2 m) = 18 m
L ist mit 18 m kleiner als die maximale Gesamtlänge der Abgas-
tatsächlich
leitung L mit 50 m ( Tabelle 22, Seite 19).
max
Logano plus – 6720862202 (2017/05)
A
L = 1 m
45°
L = 1 m
45°
Ø 80
1
L = 2 m
87°
L = 2 m
87°
L = 2 m
1
Ø 200
L = 12 m
0010004206-001
HINWEIS:
Sachschaden durch Kondensataustritt!
Der untere Bogen ( Bild 22, [1.1]) darf keine Reinigungsöffnung ent-
halten.
▶ Nur Bogen ohne Reinigungsöffnung montieren.
5
