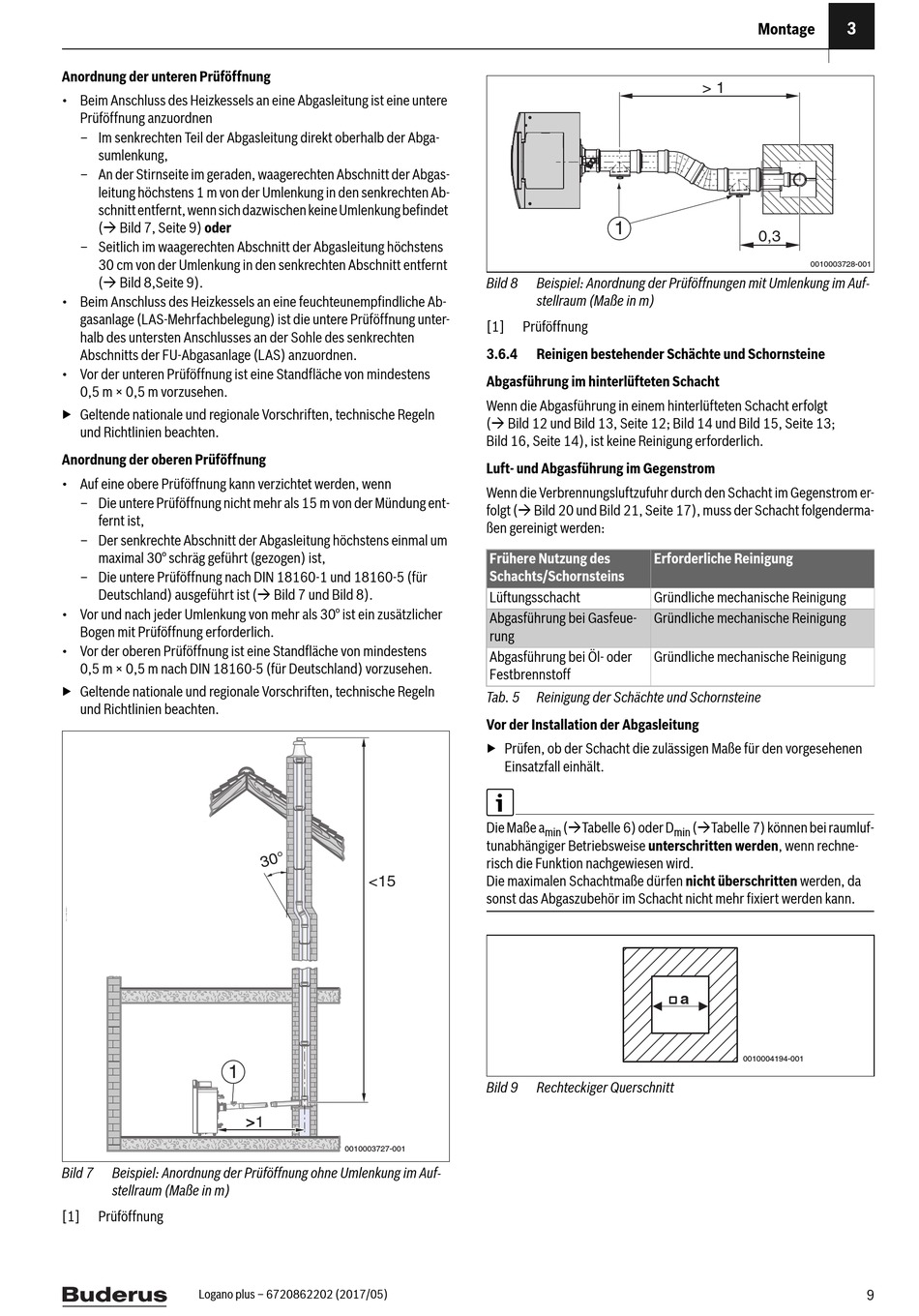

Anordnung der unteren Prüföffnung
• Beim Anschluss des Heizkessels an eine Abgasleitung ist eine untere
Prüföffnung anzuordnen
– Im senkrechten Teil der Abgasleitung direkt oberhalb der Abga-
sumlenkung,
– An der Stirnseite im geraden, waagerechten Abschnitt der Abgas-
leitung höchstens 1 m von der Umlenkung in den senkrechten Ab-
schnitt entfernt, wenn sich dazwischen keine Umlenkung befindet
( Bild 7, Seite 9) oder
– Seitlich im waagerechten Abschnitt der Abgasleitung höchstens
30 cm von der Umlenkung in den senkrechten Abschnitt entfernt
( Bild 8,Seite 9).
• Beim Anschluss des Heizkessels an eine feuchteunempfindliche Ab-
gasanlage (LAS-Mehrfachbelegung) ist die untere Prüföffnung unter-
halb des untersten Anschlusses an der Sohle des senkrechten
Abschnitts der FU-Abgasanlage (LAS) anzuordnen.
• Vor der unteren Prüföffnung ist eine Standfläche von mindestens
0,5 m × 0,5 m vorzusehen.
▶ Geltende nationale und regionale Vorschriften, technische Regeln
und Richtlinien beachten.
Anordnung der oberen Prüföffnung
• Auf eine obere Prüföffnung kann verzichtet werden, wenn
– Die untere Prüföffnung nicht mehr als 15 m von der Mündung ent-
fernt ist,
– Der senkrechte Abschnitt der Abgasleitung höchstens einmal um
maximal 30° schräg geführt (gezogen) ist,
– Die untere Prüföffnung nach DIN 18160-1 und 18160-5 (für
Deutschland) ausgeführt ist ( Bild 7 und Bild 8).
• Vor und nach jeder Umlenkung von mehr als 30° ist ein zusätzlicher
Bogen mit Prüföffnung erforderlich.
• Vor der oberen Prüföffnung ist eine Standfläche von mindestens
0,5 m × 0,5 m nach DIN 18160-5 (für Deutschland) vorzusehen.
▶ Geltende nationale und regionale Vorschriften, technische Regeln
und Richtlinien beachten.
1
Bild 7
Beispiel: Anordnung der Prüföffnung ohne Umlenkung im Auf-
stellraum (Maße in m)
[1]
Prüföffnung
Logano plus – 6720862202 (2017/05)
<15
>1
0010003727-001
1
Bild 8
Beispiel: Anordnung der Prüföffnungen mit Umlenkung im Auf-
stellraum (Maße in m)
[1]
Prüföffnung
3.6.4
Reinigen bestehender Schächte und Schornsteine
Abgasführung im hinterlüfteten Schacht
Wenn die Abgasführung in einem hinterlüfteten Schacht erfolgt
( Bild 12 und Bild 13, Seite 12; Bild 14 und Bild 15, Seite 13;
Bild 16, Seite 14), ist keine Reinigung erforderlich.
Luft- und Abgasführung im Gegenstrom
Wenn die Verbrennungsluftzufuhr durch den Schacht im Gegenstrom er-
folgt ( Bild 20 und Bild 21, Seite 17), muss der Schacht folgenderma-
ßen gereinigt werden:
Frühere Nutzung des

Erforderliche Reinigung

Schachts/Schornsteins
Lüftungsschacht
Gründliche mechanische Reinigung
Abgasführung bei Gasfeue-
Gründliche mechanische Reinigung
rung
Abgasführung bei Öl- oder
Gründliche mechanische Reinigung
Festbrennstoff
Tab. 5
Reinigung der Schächte und Schornsteine
Vor der Installation der Abgasleitung
▶ Prüfen, ob der Schacht die zulässigen Maße für den vorgesehenen
Einsatzfall einhält.
Die Maße a
(Tabelle 6) oder D
min
tunabhängiger Betriebsweise unterschritten werden, wenn rechne-
risch die Funktion nachgewiesen wird.
Die maximalen Schachtmaße dürfen nicht überschritten werden, da
sonst das Abgaszubehör im Schacht nicht mehr fixiert werden kann.
Bild 9
Rechteckiger Querschnitt
3
Montage
> 1
0,3
0010003728-001
(Tabelle 7) können bei raumluf-
min
a
0010004194-001
9
