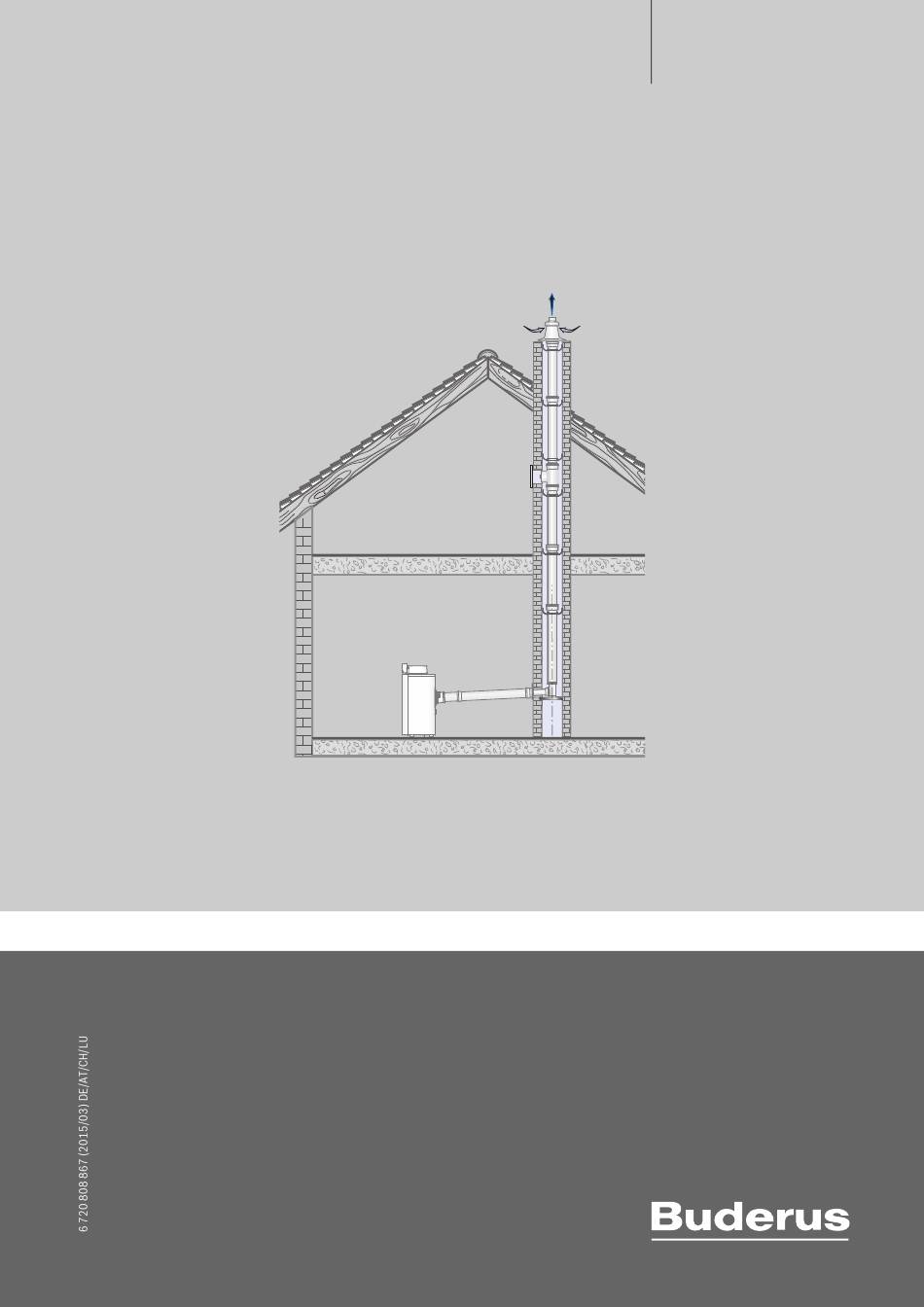

Gas-Brennwertkessel
6 720 646 857-00.1ITL
Hinweise zur Abgasführung
Logano plus
GB212-15...50
Vor Montage und Wartung sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

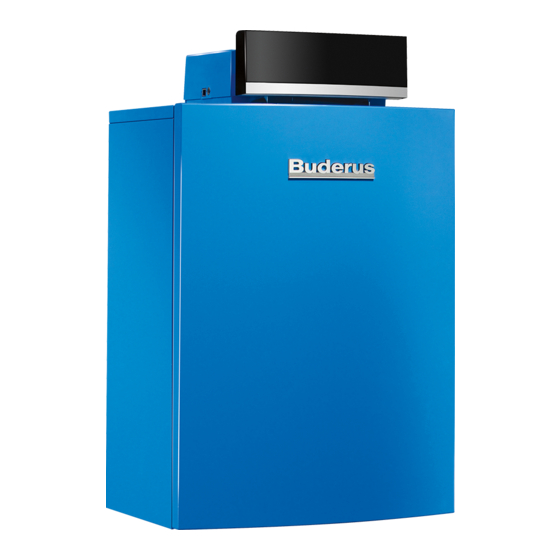

Inhaltszusammenfassung für Buderus Logano plus GB212-15

  • Seite 1 Gas-Brennwertkessel 6 720 646 857-00.1ITL Hinweise zur Abgasführung Logano plus GB212-15...50 Vor Montage und Wartung sorgfältig lesen.
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ....3 Symbolerklärung ....... . 3 Sicherheitshinweise .
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Sicherheitshinweise Nur wenn diese Hinweise zur Abgasführung eingehalten werden, ist die Warnhinweise einwandfreie Funktion gewährleistet. Änderungen vorbehalten. Der Ein- bau muss von einem zugelassenen Installateur erfolgen. Beachten Sie Warnhinweise im Text werden mit einem grau hinterleg- bei der Montage des Gerätes die entsprechende Installationsanleitung.
  • Seite 4: Klassifikation Der Abgasführungsarten Nach Cen

    Verwendung Klassifikation der Abgasführungsarten nach CEN Abgasführung mit konzentrischem Rohr Abgasführung mit Getrenntrohr WH/WS (eingeschränkte Installationsbedingungen) – – DO-S – – LAS-K – – – GAL-K GAF-K Tab. 3 Klassifikation der Abgasführungsarten nach CEN Logano plus GB212 – 6 720 808 867 (2015/03)
  • Seite 5 Verwendung Abgasführung mit konzentrischem Rohr Abgasführung mit Getrenntrohr – – – GA-K – – GA-X mit GA-K GA-X mit LAS-K Tab. 3 Klassifikation der Abgasführungsarten nach CEN Logano plus GB212 – 6 720 808 867 (2015/03)
  • Seite 6: Montage

    Gas-Brennwertkessel und der Dachdurchführung an jeder Stelle mit den Zur Einhaltung der Mindestabstandsmaße über Dach Abgaszubehören „konzentrisches Rohr“, „konzentrischer Bogen“ (15° — gibt es bei Buderus eine Ausführung des Mündungsab- 87°) oder „konzentrisches Rohr mit Prüföffnung“ erweitert werden. schlusses mit 1 m Dachabstand.
  • Seite 7: Abgasführung Horizontal

    Montage Schrägdach Es genügt ein Abstand von 0,4 m zwischen Mündung des Abgaszube- hörs und Dachfläche, da die Nennwärmeleistung der genannten Bu- derus Gas-Brennwertkessel unter 50 kW liegt. • Die Mündung des Abgaszubehörs muss Dachaufbauten, Öffnungen zu Räumen und ungeschützte Bauteile aus brennbaren Baustoffen, ausgenommen Bedachungen, um mindestens 1 m überragen oder von ihnen mindestens 1,5 m entfernt sein.
  • Seite 8: Abgasleitung Im Schacht

    Montage Abgasleitung im Schacht 3.6.1 Prüföffnungen Gemäß DIN 18160-1 und DIN 18160-5 müssen Abgasanlagen für raum- luftabhängigen Betrieb leicht und sicher zu überprüfen und ggf. zu reini- gen sein. Hierzu sind Prüföffnungen einzuplanen ( Bild 4 und Bild 5). Bei der Anordnung der Prüföffnungen (Reinigungsöff- nungen) ist außer den Anforderungen entsprechend <...
  • Seite 9: Reinigen Bestehender Schächte Und Schornsteine

    Montage 3.6.5 Bauliche Eigenschaften des Schachts Abgasleitung zum Schacht als Einzelrohr mit Grundbausatz GN, GA ) ( Bild 9 und 10, Seite 12) • Der Aufstellraum muss eine Öffnung mit 150 cm oder zwei Öffnun- gen mit je 75 cm freiem Querschnitt ins Freie haben.
  • Seite 10: Einbaumaße (In Mm)

    Einbaumaße (in mm) Einbaumaße (in mm) Waagerechter Abgasrohranschluss Der waagerechte Abgasrohranschluss wird verwendet bei: Zum Ablauf des Kondensats: • Abgasführung im Schacht nach B ▶ Waagerechte Abgasleitung mit 3° Steigung (= 5,2 % • waagerechte Abgasführung nach C oder 5,2 cm pro Meter) in Abgasströmungsrichtung verlegen.
  • Seite 11: Abgasrohrlängen

    Abgasrohrlängen Abgasrohrlängen Allgemeines Bestimmung der Abgasrohrlängen Die Gas-Brennwertgeräte sind mit einem Gebläse ausgestattet, das die 5.2.1 Analyse der Einbausituation Abgase in die Abgasleitung transportiert. Strömungswiderstände brem- ▶ Aus der vorliegenden Einbausituation folgende Größen bestimmen: sen die Abgase in der Abgasleitung. –...
  • Seite 12: Abgasführungssituationen

    ]maximale Gesamtbaulänge der Abgasleitung ] waagerechte Länge der Abgasleitung ]maximale waagerechte Länge der Abgasleitung 1,max Zur Berechnung der Abgasrohrlängen mit Flex-Rohren der Montagevariante mit dem Bausatz GA + ÜB-flex, die zuständige Buderus-Niederlassung kontaktieren. Logano plus GB212 – 6 720 808 867 (2015/03)
  • Seite 13 ] waagerechte Länge der Abgasleitung ]maximale waagerechte Länge der Abgasleitung 1,max Zur Berechnung der Abgasrohrlängen mit Flex-Rohren der Montagevariante mit dem Bausatz GA-X + GA-K+ÜB- flex, die zuständige Buderus-Niederlassung kontaktie- ren. Logano plus GB212 – 6 720 808 867 (2015/03)
  • Seite 14 Abgasrohrlängen 6 720 646 857-11.2ITL Bild 13 Montagevarianten mit dem Bausatz DO äquivalente Längen der zusätzlichen Abgasführung senkrecht Ø 80/125 mm nach C Umlenkungen senkrecht 87° ° Gas-Brennwertkessel GB212-15 GB212-22 GB212-30 GB212-40 GB212-50 GB212-50, Ø 110/160 Tab. 12 Rohrlängen bei C 1) 1 Meter Rohr und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt.
  • Seite 15 Abgasrohrlängen Ø 80/125 Ø110/160 6 720 808 867-05.1TT Bild 14 Montagevarianten mit dem Bausatz DO-S äquivalente Längen der zusätzlichen Abgasführung mit konzentrischem Rohr im Schacht nach C Umlenkungen 87° ° 1,max Gas-Brennwertkessel GB212-15 GB212-22 GB212-30 GB212-40 GB212-50 GB212-50, Ø 110/160 Tab.
  • Seite 16 Abgasrohrlängen Ø 80 Ø110 6 720 808 867-06.1TT Bild 15 Montagevarianten mit dem Bausatz GA-K + GAL-K äquivalente Längen der zusätzlichen Getrenntrohrführung im Schacht nach C Umlenkungen 87° ° 1,max 3,max Gas-Brennwertkessel GB212-15 GB212-22 GB212-30 GB212-40 GB212-50 GB212-50, Ø 110 Tab.
  • Seite 17 Abgasrohrlängen Ø 80/125 Ø110/160 6 720 808 867-07.1TT Bild 16 Montagevarianten mit dem Bausatz GAF-K äquivalente Längen der zusätzlichen Abgasführung an der Fassade nach C Umlenkungen 87° ° 1,max Gas-Brennwertkessel GB212-15 GB212-22 GB212-30 GB212-40 GB212-50 GB212-50, Ø 110/160 Tab. 15 Rohrlängen bei C 1) 1 Meter Rohr und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt.
  • Seite 18 ]maximale Gesamtbaulänge der Abgasleitung ] waagerechte Länge der Abgasleitung ]maximale waagerechte Länge der Abgasleitung 1,max Zur Berechnung der Abgasrohrlängen mit Flex-Rohren der Montagevariante mit dem Bausatz GA-K + UB-flex, die zuständige Buderus-Niederlassung kontaktieren. Logano plus GB212 – 6 720 808 867 (2015/03)
  • Seite 19: Beispiel Zur Berechnung Der Abgasrohrlängen Gb212-15 Mit Ga-K

    Abgasrohrlängen Beispiel zur Berechnung der Abgasrohrlängen GB212-15 mit GA-K Ø 200 = 1 m 45° = 1 m 45° Ø 80 = 2 m 87° = 2 m 87° = 2 m L = 12 m 6 720 646 857-06.2ITL Bild 19 Aufbaubeispiel [1)] 90°-Bogen auf Gas-Brennwertkessel und Stützbogen im Schacht ist mit 18 m kleiner als die maximale Gesamt-...
  • Seite 20 Abgasrohrlängen Logano plus GB212 – 6 720 808 867 (2015/03)
